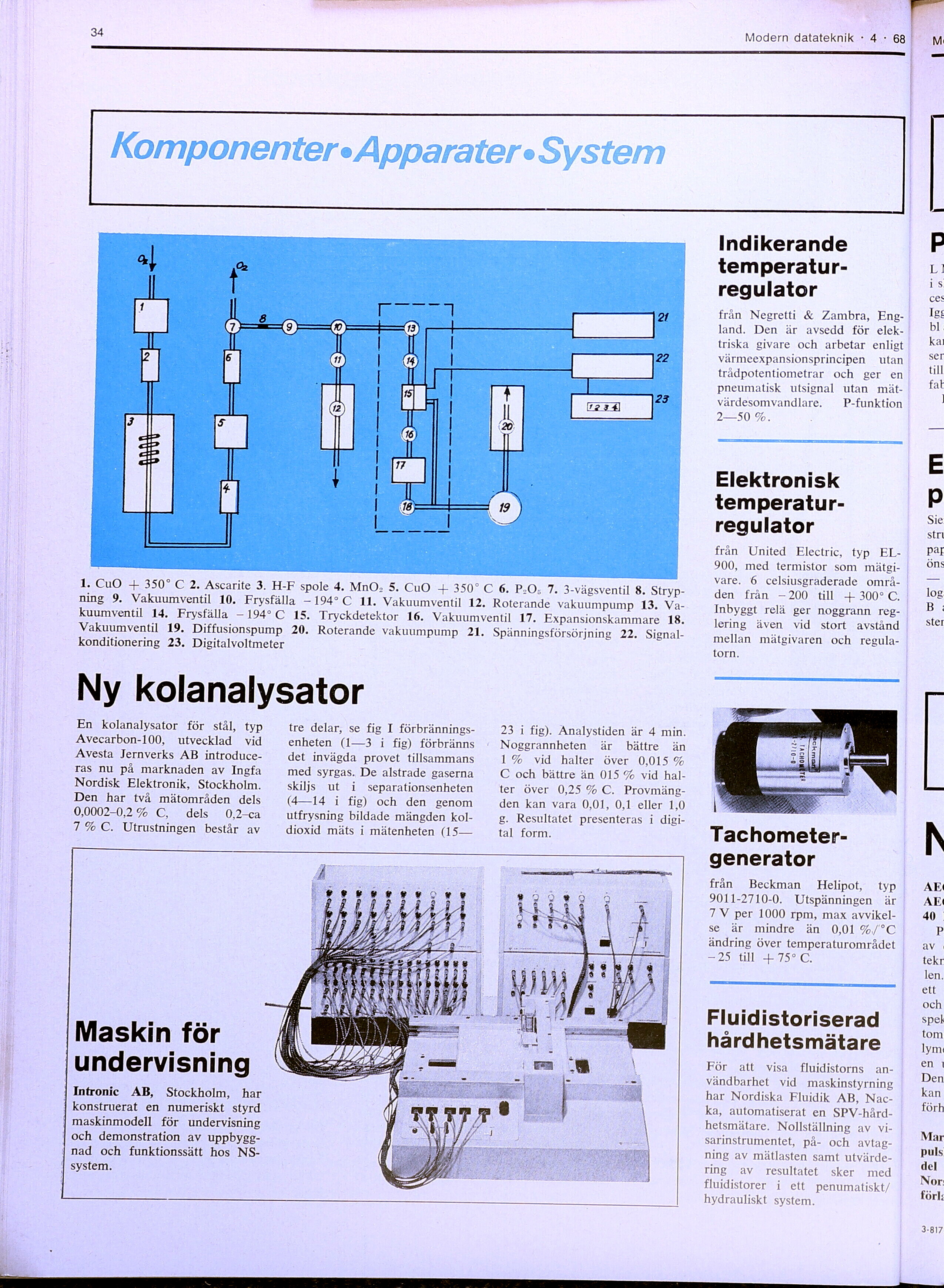

34
Modern datateknik -4-68
Komponenter »Apparater »System
1. CuO + 350° C 2. Ascarite 3. H-F spole 4. MnO2 5. CuO + 350° C 6. P2O5 7. 3-vägsventil 8.
Stryp-ning 9. Vakuumventil 10. Frysfälla -194° C 11. Vakuumventil 12. Roterande vakuumpump 13.
Vakuumventil 14. Frysfälla -194° C 15. Tryckdetektor 16. Vakuumventil 17. Expansionskammare 18.
Vakuumventil 19. Diffusionspump 20. Roterande vakuumpump 21. Spänningsförsörjning 22.
Signal-konditionering 23. Digitalvoltmeter
Indikerande [-temperaturregulator-]
{+temperatur-
regulator+}
från Negretti & Zambra,
England. Den är avsedd för
elektriska givare och arbetar enligt
värmeexpansionsprincipen utan
trådpotentiometrar och ger en
pneumatisk utsignal utan
mät-värdesomvandlare. P-funktion
2—50 %.
Elektronisk [-temperaturregulator-]
{+temperatur-
regulator+}
från United Electric, typ
EL-900, med termistor som
mätgi-vare. 6 celsiusgraderade
områden från - 200 till + 300° C.
Inbyggt relä ger noggrann
reglering även vid stort avstånd
mellan mätgivaren och
regulatorn.
Ny kolanalysator
En kolanalysator för stål, typ
Avecarbon-100, utvecklad vid
Avesta Jernverks AB
introduceras nu på marknaden av Ingfa
Nordisk Elektronik, Stockholm.
Den har två mätområden dels
0,0002-0,2% C, dels 0,2-ca
7 % C. Utrustningen består av
tre delar, se fig I
förbrännings-enheten (1—3 i fig) förbränns
det invägda provet tillsammans
med syrgas. De alstrade gaserna
skiljs ut i separationsenheten
(4—14 i fig) och den genom
utfrysning bildade mängden
koldioxid mäts i mätenheten (15—
23 i fig). Analystiden är 4 min.
Noggrannheten är bättre än
1 % vid halter över 0,015 %
C och bättre än 015 % vid
halter över 0,25 % C.
Provmängden kan vara 0,01, 0,1 eller 1,0
g. Resultatet presenteras i
digital form.
[-Tachometer-generator-]
{+Tachometer-
generator+}
Maskin för
undervisning
Intronic AB, Stockholm, har
konstruerat en numeriskt styrd
maskinmodell för undervisning
och demonstration av
uppbyggnad och funktionssätt hos
NS-system.
från Beckman Helipot, typ
9011-2710-0. Utspänningen är
7 V per 1000 rpm, max
avvikelse är mindre än 0,01 %./’°C
ändring över temperaturområdet
-25 till +75° C.
Fluidistoriserad
hård hets mäta re
För att visa fluidistorns
användbarhet vid maskinstyrning
har Nordiska Fluidik AB,
Nacka, automatiserat en
SPV-hård-hetsmätare. Nollställning av
visarinstrumentet, på- och
avtagning av mätlasten samt
utvärdering av resultatet sker med
fluidistorer i ett penumatiskt/
hydrauliskt system.
