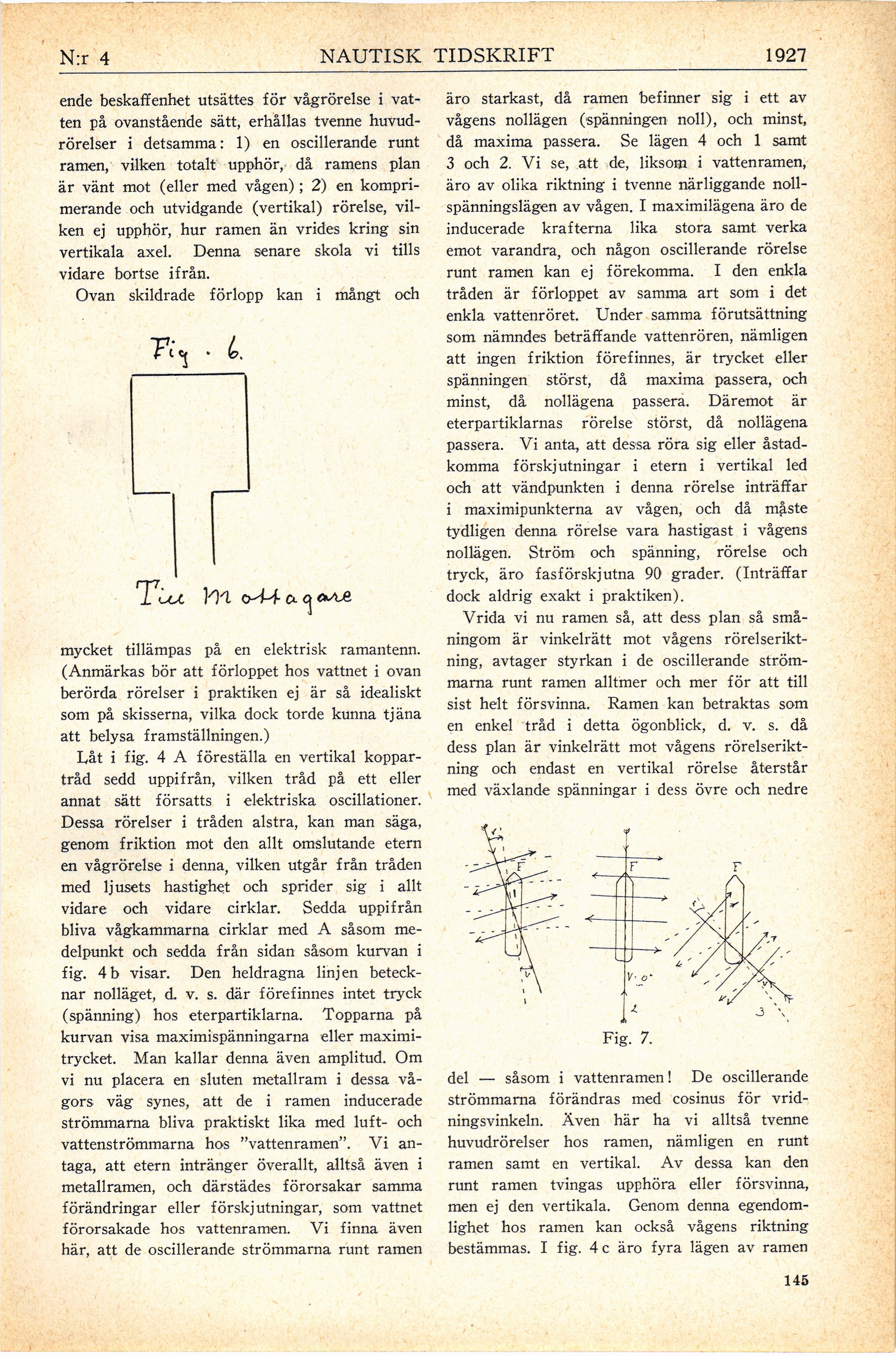

N:r 3
NAUTISK TIDSKRIFT
• 1927
ende beskaffenhet utsättes för vågrörelse i
vatten på ovanstående sätt, erhållas tvenne
huvudrörelser i detsamma: 1) en oscillerande runt
ramen, vilken totalt upphör, då ramens plan
är vänt mot (eller med vågen) ; 2) en
komprimerande och utvidgande (vertikal) rörelse,
vilken ej upphör, hur ramen än vrides kring sin
vertikala axel. Denna senare skola vi tills
vidare bortse ifrån.
Ovan skildrade förlopp kan i mångt och
"Fi • 4.
mycket tillämpas på en elektrisk ramantenn.
(Anmärkas bör att förloppet hos vattnet i ovan
berörda rörelser i praktiken ej är så idealiskt
som på skisserna, vilka dock torde kunna tjäna
att belysa framställningen.)
Låt i fig. 4 A föreställa en vertikal
koppartråd sedd uppifrån, vilken tråd på ett eller
annat sätt försatts i elektriska oscillationer.
Dessa rörelser i tråden alstra, kan man säga,
genom friktion mot den allt omslutande etern
en vågrörelse i denna, vilken utgår från tråden
med ljusets hastighet och sprider sig i allt
vidare och vidare cirklar. Sedda uppifrån
bliva vågkammarna cirklar med A såsom
medelpunkt och sedda från sidan såsom kurvan i
fig. 4 b visar. Den heldragna linjen
betecknar nolläget, d. v. s. där förefinnes intet tryck
(spänning) hos eterpartiklarna. Topparna på
kurvan visa maximispänningarna eller
maximi-trycket. Man kallar denna även amplitud. Om
vi nu placera en sluten metallram i dessa
vågors väg synes, att de i ramen inducerade
strömmarna bliva praktiskt lika med luft- och
vattenströmmarna hos "vattenramen". Vi
antaga, att etern intränger överallt, alltså även i
metall ramen, och därstädes förorsakar samma
förändringar eller förskjutningar, som vattnet
förorsakade hos vattenramen. Vi finna även
här, att de oscillerande strömmarna runt ramen
äro starkast, då ramen befinner sig i ett av
vågens nollägen (spänningen noll), och minst,
då maxima passera. Se lägen 4 och 1 samt
3 och 2. Vi se, att de, liksom i vattenramen,
äro av olika riktning i tvenne närliggande
noll-spänningslägen av vågen. I maximilägena äro de
inducerade krafterna lika stora samt verka
emot varandra, och någon oscillerande rörelse
runt ramen kan ej förekomma. I den enkla
tråden är förloppet av samma art som i det
enkla vattenröret. Under samma förutsättning
som nämndes beträffande vattenrören, nämligen
att ingen friktion förefinnes, är trycket eller
spänningen störst, då maxima passera, och
minst, då nollägena passera. Däremot är
eterpartiklarnas rörelse störst, då nollägena
passera. Vi anta, att dessa röra sig eller
åstadkomma förskjutningar i etern i vertikal led
och att vändpunkten i denna rörelse inträffar
i maximipunkterna av vågen, och då mfiste
tydligen denna rörelse vara hastigast i vågens
nollägen. Ström och spänning, rörelse och
tryck, äro fasförskjutna 90 grader. (Inträffar
dock aldrig exakt i praktiken).
Vrida vi nu ramen så, att dess plan så
småningom är vinkelrätt mot vågens
rörelseriktning, avtager styrkan i de oscillerande
strömmarna runt ramen alltmer och mer för att till
sist helt försvinna. Ramen kan betraktas som
en enkel tråd i detta ögonblick, d. v. s. då
dess plan är vinkelrätt mot vågens
rörelseriktning och endast en vertikal rörelse återstår
med växlande spänningar i dess övre och nedre
Fig. 7.
del — såsom i vattenramen! De oscillerande
strömmarna förändras med cosinus för
vridningsvinkeln. Även här ha vi alltså tvenne
huvudrörelser hos ramen, nämligen en runt
ramen samt en vertikal. Av dessa kan den
runt ramen tvingas upphöra eller försvinna,
men ej den vertikala. Genom denna
egendomlighet hos ramen kan också vågens riktning
bestämmas. I fig. 4 c äro fyra lägen av ramen
145
