885
Fotogravyr
886
injusterade plåtar. Här injusteras
i regel bilden och
»projektionska-meran» ej blott för den inre utan
även för den yttre orienteringen;
man kan då mäta vinklar ej blott
till axeln utan även till horisont
och lodlinje. Till en början mätte
man så i två bilder,
framkonstru-erade punktlägena i planet och
bestämde därmed höjden; senare
orienterades bilderna även efter
basläget, och man övergick till
ett stereoskopiskt betraktande.
Olika system användas, de flesta
tyska: autokartografen och
aerokartografen
(Hugers-hoff-Heyde) inställa planläget ur
horisontalvinklarna och höjden
särskilt; man ser från bildorterna
mot nypunkten, medan
stereo-planigrafen (Bauersfeld-Zeiss)
arbetar helt tredimensionellt och
i omvänd riktning;
autografen (Wild) går en medelväg. I
alla dessa är bestämmandet av den yttre
orienteringen svårast och avgörande för
metodens ekonomi; förr räknade man,
numera bestämmes den mekaniskt i
mätappa-raten. Vissa metoder (triangulatorn,
Boykow-Aerogeodetic) söka redan genom
samtidig fotografering från två flygplan
bestämma den. I Frankrike arbetas med
restituerade flygbilder (Roussilhe; se
Flygfotografi), stereotopografen (Poivilliers;
liknar autokartografen) och stereotopometern
(Prédhumeau); även i Italien har metoden
prövats (Nistri). Det arbetas på många håll
dels på att fullkomna mätkamerorna, dels
på att förbättra metodens ekonomi genom att
underlätta anskaffandet av det geodetiska
underlaget och dess användning för
orientering av bilderna. De förra byggas för film i
st. f. plåtar, förses med automatisk
registrering av orienteringen, i den mån det är
möjligt, samt med riktkikare, reglering av
bildföljden m. m.; de senare utarbetas för
successiv injustering, punktbestämning m. m. I
många fall måste dessa metoder anses vara
de enda användbara, då området är svårt eller
ej alls tillgängligt, vare sig av
naturförhållanden i fred eller genom sitt läge vid eller
bakom fiendens front i krig. Särskilt
flyg-fotogrammetri torde då vara den enda
användbara metoden, men den måste i fredstid
förberedas och inarbetas. — F. har framför
alla andra likartade mätmetoder fördelen att
lämna dokument, vilka när som helst
möjliggöra kontroll och komplettering av
mätningarna; man kan även härmed hastigare än på
något annat sätt samla ett material, som vid
inträffande behov kan bearbetas.
F. har sitt främsta organ i Internationale
Ge-sellschaft für Photogrammetrie, varav en
sektion, Norden, omfattar Sverige, Norge,
Danmark, Finland, Estland, Lettland och Litauen;

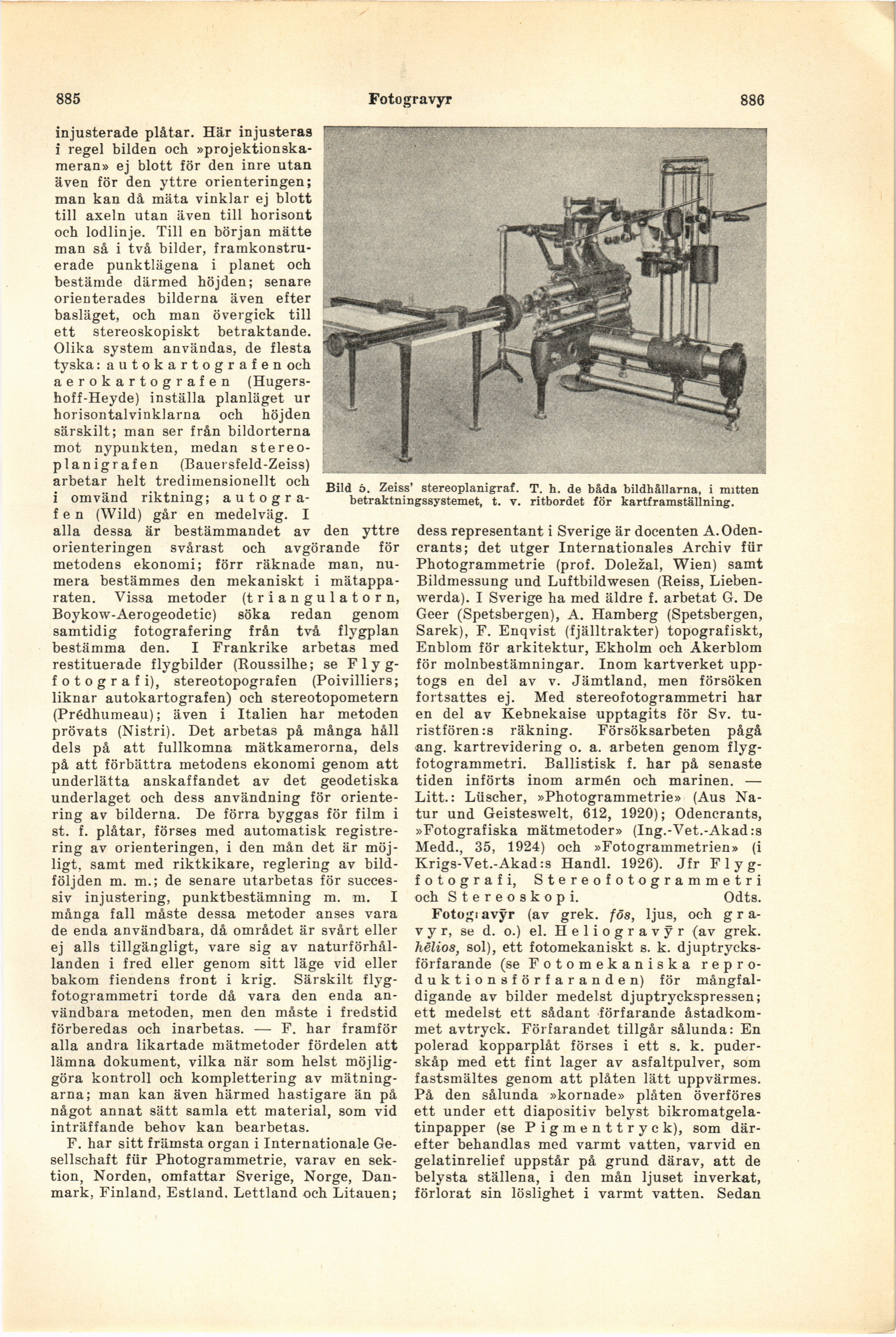

Bild ö. Zeiss’ stereoplanigraf. T. h. de båda bildhållarna, i mitten
betraktningssystemet, t. v. ritbordet för kartframställning.
dess representant i Sverige är docenten
A.Oden-crants; det utger Internationales Archiv für
Photogrammetrie (prof. Dolezal, Wien) samt
Bildmessung und Luftbildwesen (Reiss,
Lieben-werda). I Sverige ha med äldre f. arbetat G. De
Geer (Spetsbergen), A. Hamberg (Spetsbergen,
Sarek), F. Enqvist (fjälltrakter) topografiskt,
Enblom för arkitektur, Ekholm och Åkerblom
för molnbestämningar. Inom kartverket
upptogs en del av v. Jämtland, men försöken
fortsattes ej. Med stereofotogrammetri har
en del av Kebnekaise upptagits för Sv.
tu-ristfören:s räkning. Försöksarbeten pågå
ang. kartrevidering o. a. arbeten genom
flyg-fotogrammetri. Ballistisk f. har på senaste
tiden införts inom armén och marinen. —
Litt.: Lüscher, »Photogrammetrie» (Aus
Natur und Geisteswelt, 612, 1920); Odencrants,
»Fotografiska mätmetoder» (Ing.-Vet.-Akad:s
Medd., 35, 1924) och »Fotogrammetrien» (i
Krigs-Vet.-Akad:s Handl. 1926). Jfr
Flygfotografi, Stereofotogrammetri
och Stereoskopi. Odts.
Fotogiavyr (av grek, fös, ljus, och
gravyr, se d. o.) el. H e 1 i o g r a v y r (av grek.
hèlios, sol), ett fotomekaniskt s. k.
djuptrycks-förfarande (se Fotomekaniska r e p r
o-duktionsförfaranden) för
mångfaldigande av bilder medelst djuptryckspressen;
ett medelst ett sådant förfarande
åstadkommet avtryck. Förfarandet tillgår sålunda: En
polerad kopparplåt förses i ett s. k.
puder-skåp med ett fint lager av asfaltpulver, som
fastsmältes genom att plåten lätt uppvärmes.
På den sålunda »kornade» plåten överföres
ett under ett diapositiv belyst
bikromatgela-tinpapper (se P i g m e n 11 r y c k), som
därefter behandlas med varmt vatten, varvid en
gelatinrelief uppstår på grund därav, att de
belysta ställena, i den mån ljuset inverkat,
förlorat sin löslighet i varmt vatten. Sedan
