VATTENTURBIN

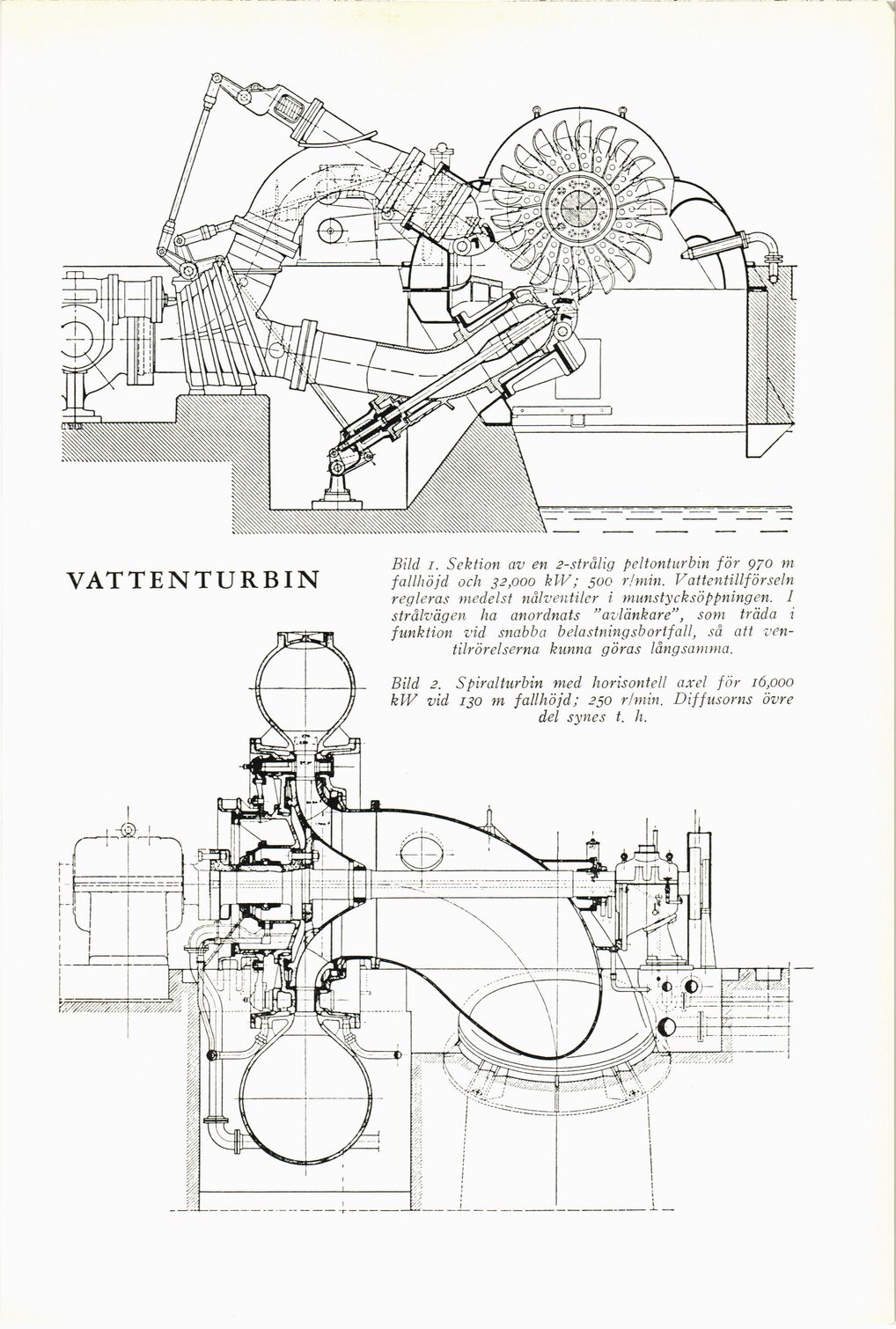

Bild i. Sektion av en 2-strålig peltonturbin för 970 m
fallhöjd och 32,000 kW; 300 r!min. Vattentillförseln
regleras medelst nålventiler i munstycksöppningen. I
strålvägen ha anordnats ”avlänkare”, som träda i
funktion vid snabba belastningsbortfall, så att
ventilrörelserna kunna göras långsamma.
