RADIOMOTTAGNING
sig en likhet mellan skärmkabelns metalliska
mantel och en j ordad, metallisk skärm, som är
uppställd i ett högfrekvent växelfält och där
hindrar en elektromagnetisk vågrörelses fort-
AnUnn
\l/
Anhnn
W
’fWJ^ I
i
UMiL
1KR5TV
’iJord
i
"n
i Um
I’ _______
^Ledare \ , Skärm
O
Imo.
I
i
T/H motiagare
(O)
Ti! I mottagare
(b)

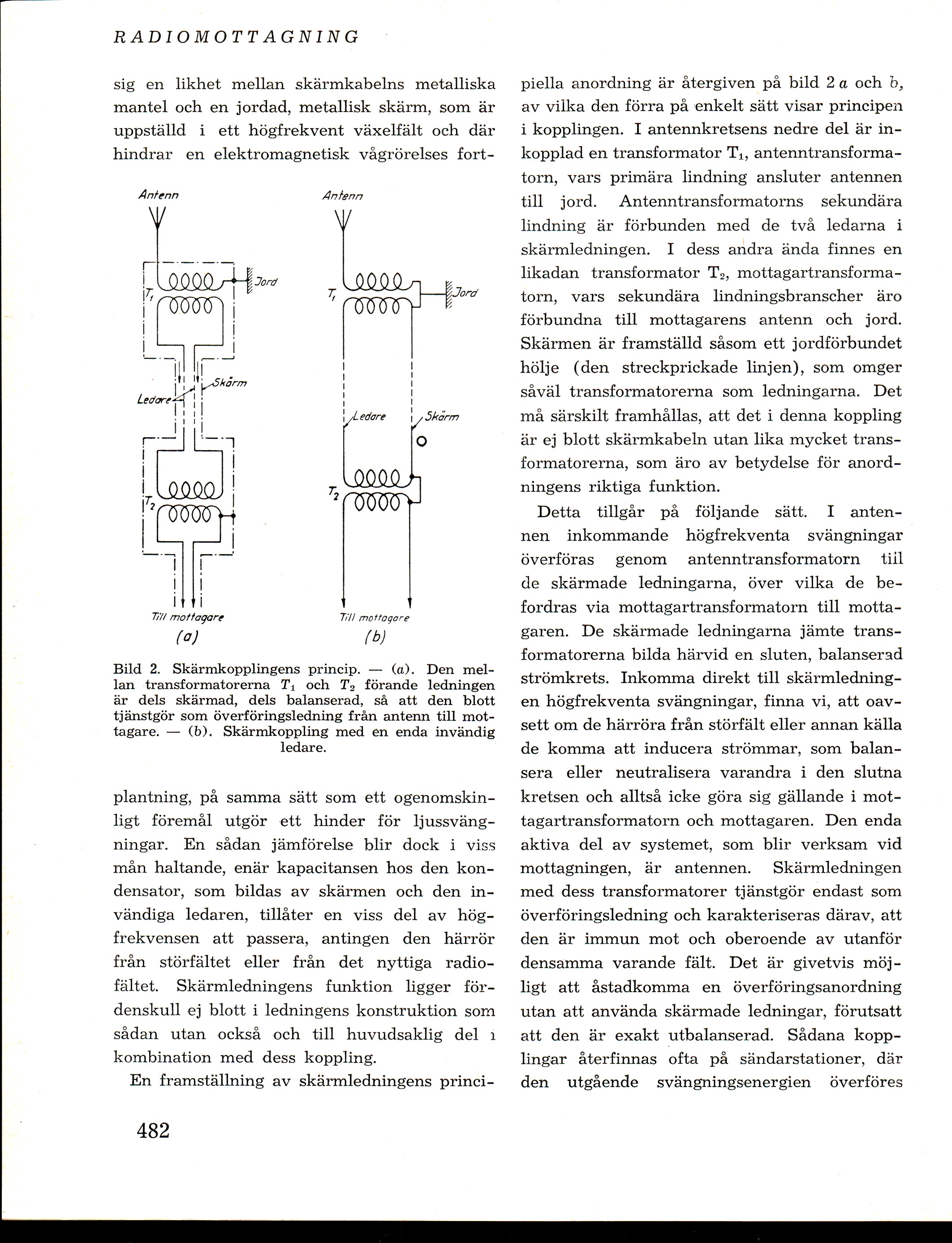

Bild 2. Skärmkopplingens princip. — (a). Den
mellan transformatorerna Ti och T2 förande ledningen
är dels skärmad, dels balanserad, så att den blott
tjänstgör som överföringsledning från antenn till
mottagare. — (b). Skärmkoppling med en enda invändig
ledare.
plantning, på samma sätt som ett
ogenomskinligt föremål utgör ett hinder för
ljussvängningar. En sådan jämförelse blir dock i viss
mån haltande, enär kapacitansen hos den
kondensator, som bildas av skärmen och den
in-vändiga ledaren, tillåter en viss del av
högfrekvensen att passera, antingen den härrör
från störfältet eller från det nyttiga
radiofältet. Skärmledningens funktion ligger
fördenskull ej blott i ledningens konstruktion som
sådan utan också och till huvudsaklig del 1
kombination med dess koppling.
En framställning av skärmledningens princi-
piella anordning är återgiven på bild 2 a och b,
av vilka den förra på enkelt sätt visar principen
i kopplingen. I antennkretsens nedre del är
inkopplad en transformator Ti,
antenntransformatorn, vars primära lindning ansluter antennen
till jord. Antenntransformatorns sekundära
lindning är förbunden med de två ledarna i
skärmledningen. I dess andra ända finnes en
likadan transformator T2,
mottagartransforma-torn, vars sekundära lindningsbranscher äro
förbundna till mottagarens antenn och jord.
Skärmen är framställd såsom ett jordförbundet
hölje (den streckprickade linjen), som omger
såväl transformatorerna som ledningarna. Det
må särskilt framhållas, att det i denna koppling
är ej blott skärmkabeln utan lika mycket
transformatorerna, som äro av betydelse för
anordningens riktiga funktion.
Detta tillgår på följande sätt. I
antennen inkommande högfrekventa svängningar
överföras genom antenntransformatorn till
de skärmade ledningarna, över vilka de
befordras via mottagartransformatorn till
mottagaren. De skärmade ledningarna jämte
transformatorerna bilda härvid en sluten, balanserad
strömkrets. Inkomma direkt till
skärmledningen högfrekventa svängningar, finna vi, att
oavsett om de härröra från störfält eller annan källa
de komma att inducera strömmar, som
balansera eller neutralisera varandra i den slutna
kretsen och alltså icke göra sig gällande i
mottagartransformatorn och mottagaren. Den enda
aktiva del av systemet, som blir verksam vid
mottagningen, är antennen. Skärmledningen
med dess transformatorer tjänstgör endast som
överföringsledning och karakteriseras därav, att
den är immun mot och oberoende av utanför
densamma varande fält. Det är givetvis
möjligt att åstadkomma en överföringsanordning
utan att använda skärmade ledningar, förutsatt
att den är exakt utbalanserad. Sådana
kopplingar återfinnas ofta på sändarstationer, där
den utgående svängningsenergien överföres
482
