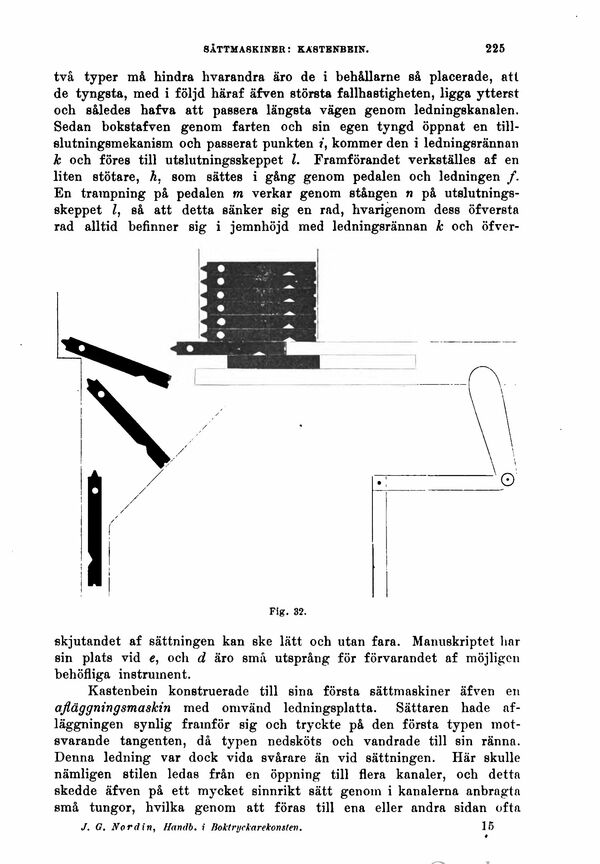

två typer må hindra hvarandra äro de i behåUarne så placerade, att
de tyngsta, med i följd häraf äfven största fallhastigheten, ligga ytterst
och således hafva att passera längsta vägen genom ledningskanalen.
Sedan bokstafven genom farten och sin egen tyngd öppnat en
till-slutningsmekanism och passerat punkten i, kommer den i ledningsrännan
k och föres till utslutningsskeppet l. Framförandet verkställes af en
liten stötare, h, som sättes i gång genom pedalen och ledningen /.
En trampning på pedalen m verkar genom stången n på
utslutningsskeppet l, så att detta sänker sig en rad, hvarigenom dess öfversta
rad alltid befinner sig i jemnhöjd med ledningsrännan k och öfver-
skjutandet af sättningen kan ske lätt och utan fara. Manuskriptet liar
sin plats vid e, och d äro små utsprång för förvarandet af möjligen
behöfliga instrument.
Kastenbein konstruerade till sina första sättmaskiner äfven en
afldggningsmaskin med omvänd ledningsplatta. Sättaren hade
af-läggningen synlig framför sig och tryckte på den första typen
motsvarande tangenten, då typen nedsköts och vandrade till sin ränna.
Denna ledning var dock vida svårare än vid sättningen. Här skulle
nämligen stilen ledas från en öppning till flera kanaler, och detta
skedde äfven på ett mycket sinnrikt sätt genom i kanalerna anbragta
små tungor, hvilka genom att föras till ena eller andra sidan ofta
J. G. Nordin, Handb. i Boktryckarekonsten. 15
