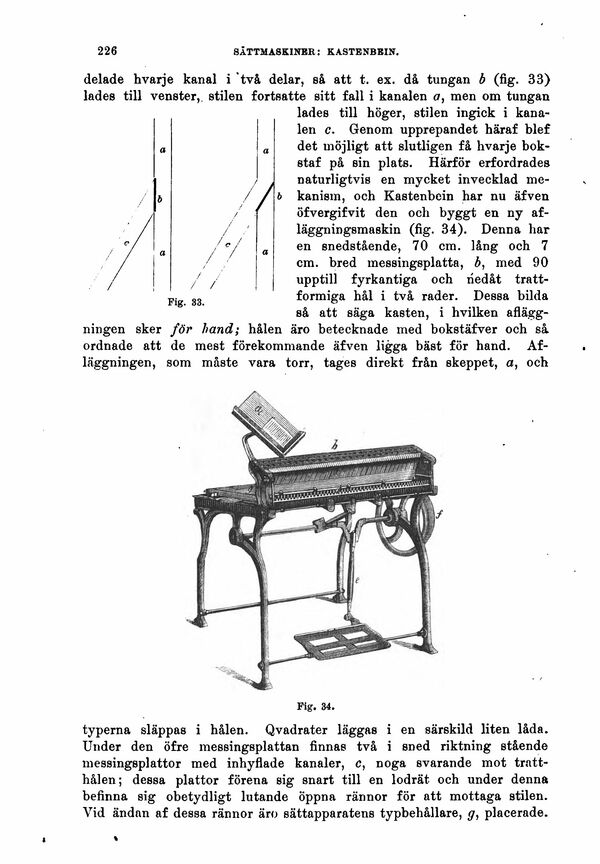

delade hvarje kanal i två delar, så att t. ex. då tungan b (fig. 33)
lades till venster, stilen fortsatte sitt fall i kanalen a, men om tungan
lades till höger, stilen ingick i
kanalen c. Genom upprepandet häraf blef
det möjligt att slutligen få hvarje
bok-staf på sin plats. Härför erfordrades
naturligtvis en mycket invecklad
mekanism, och Kastenbein har nu äfven
öfvergifvit den och byggt en ny
af-läggningsmaskin (fig. 34). Denna har
en snedstående, 70 cm. lång och 7
cm. bred messingsplatta, b, med 90
upptill fyrkantiga och nedåt
tratt-formiga hål i två rader. Dessa bilda
så att säga kasten, i hvilken
aflägg-ningen sker för hand; hålen äro betecknade med bokstäfver och så
ordnade att de mest förekommande äfven ligga bäst för hand.
Af-läggningen, som måste vara torr, tages direkt från skeppet, a, och
Fig. 34.
typerna släppas i hålen. Qvadrater läggas i en särskild liten låda.
Under den öfre messingsplattan finnas två i sned riktning stående
messingsplattor med inhyflade kanaler, c, noga svarande mot
tratt-hålen; dessa plattor förena sig snart till en lodrät och under denna
befinna sig obetydligt lutande öppna rännor för att mottaga stilen.
Vid ändan af dessa rännor äro sättapparatens typbehållare, g, placerade.
