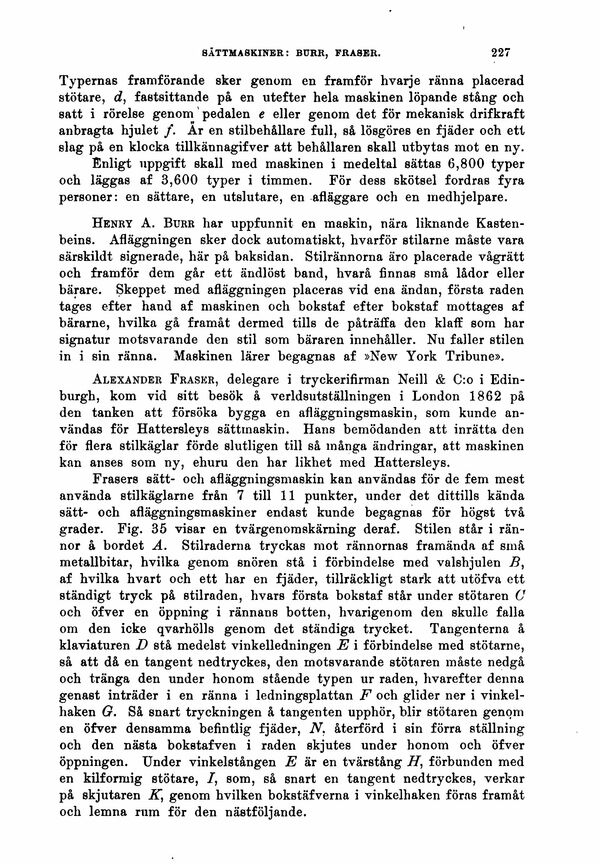

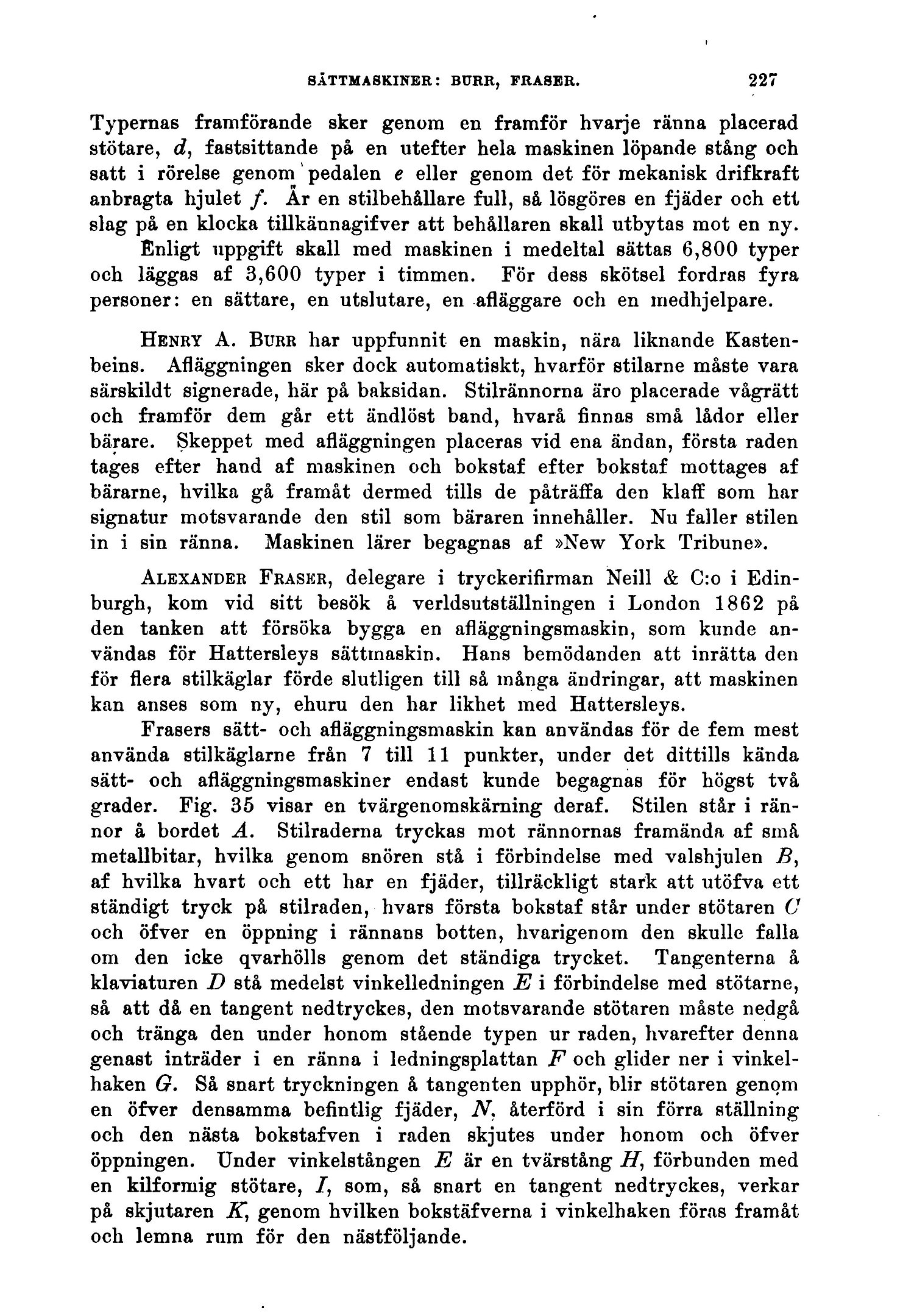

Typernas framförande sker genom en framför hvarje ränna placerad
stö tåre, d, fastsittande på en utefter hela maskinen löpande stång och
satt i rörelse genom pedalen e eller genom det för mekanisk drifkraft
anbragta hjulet /. Ar en stilbehållare full, så lösgöres en fjäder och ett
slag på en klocka tillkännagifver att behållaren skall utbytas mot en ny.
Enligt uppgift skall med maskinen i medeltal sättas 6,800 typer
och läggas af 3,600 typer i timmen. För dess skötsel fordras fyra
personer: en sättare, en utslutare, en afläggare och en medhjelpare.
Henry A. Burr har uppfunnit en maskin, nära liknande
Kasten-beins. Afläggningen sker dock automatiskt, hvarför stilarne måste vara
särskildt signerade, här på baksidan. Stilrännorna äro placerade vågrätt
och framför dem går ett ändlöst band, hvarå finnas små lådor eller
bärare. Skeppet med afläggningen placeras vid ena ändan, första raden
tages efter hand af maskinen och bokstaf efter bokstaf mottages af
bärarne, hvilka gå framåt dermed tills de påträffa den klaff som har
signatur motsvarande den stil som bäraren innehåller. Nu faller stilen
in i sin ränna. Maskinen lärer begagnas af »New York Tribune».
Alexander Fraser, delegare i tryckerifirman Neill & C:o i
Edinburgh, kom vid sitt besök å verldsutställningen i London 1862 på
den tanken att försöka bygga en afläggningsmaskin, som kunde
användas för Hattersleys sättmaskin. Hans bemödanden att inrätta den
för flera stilkäglar förde slutligen till så många ändringar, att maskinen
kan anses som ny, ehuru den har likhet med Hattersleys.
Frasers sätt- och afläggningsmaskin kan användas för de fem mest
använda stilkäglarne från 7 till 11 punkter, under det dittills kända
sätt- och afläggningsmaskiner endast kunde begagnas för högst två
grader. Fig. 35 visar en tvärgenomskäming deraf. Stilen står i
rännor å bordet A. Stilraderna tryckas mot rännornas framända af små
metallbitar, hvilka genom snören stå i förbindelse med valshjulen B,
af hvilka hvart och ett har en fjäder, tillräckligt stark att utöfva ett
ständigt tryck på stilraden, hvars första bokstaf står under stötaren C
och öfver en öppning i rännans botten, hvarigenom den skulle falla
om den icke qvarhölls genom det ständiga trycket. Tangenterna å
klaviaturen D stå medelst vinkelledningen E i förbindelse med stötarne,
så att då en tangent nedtryckes, den motsvarande stötaren måste nedgå
och tränga den under honom stående typen ur raden, hvarefter denna
genast inträder i en ränna i ledningsplattan F och glider ner i
vinkelhaken G. Så snart tryckningen å tangenten upphör, blir stötaren genom
en öfver densamma befintlig fjäder, N. återförd i sin förra ställning
och den nästa bokstafven i raden skjutes under honom och öfver
öppningen. Under vinkelstången E är en tvärstång H, förbunden med
en kilformig stötare, /, som, så snart en tangent nedtryckes, verkar
på skjutaren AT, genom hvilken bokstäfverna i vinkelhaken föras framåt
och lemna rum för den nästföljande.
