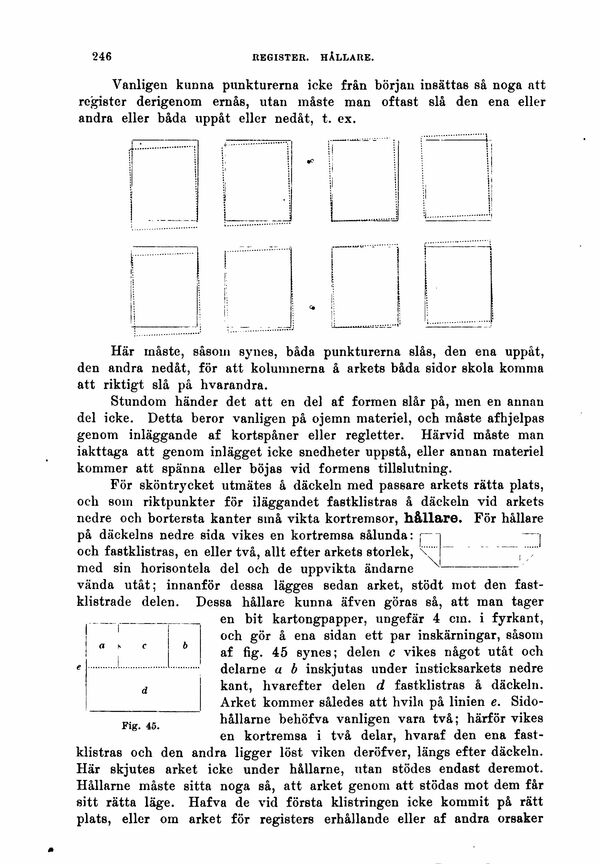

Vanligen kunna punkturema icke från början insättas så noga att
register derigenom ernås, utan måste man oftast slå den ena eller
andra eller båda uppåt eller nedåt, t. ex.
Här måste, såsom synes, båda punkturema slås, den ena uppåt,
den andra nedåt, för att kolumnerna å arkets båda sidor skola komma
att riktigt slå på hvarandra.
Stundom händer det att en del af formen slår på, men en annan
del icke. Detta beror vanligen på ojemn materiel, och måste afhjelpas
genom inläggande af kortspåner eller regietter. Härvid måste man
iakttaga att genom inlägget icke snedheter uppstå, eller annan materiel
kommer att spänna eller böjas vid formens tillslutning.
För sköntrycket utmätes å däckeln med passare arkets rätta plats,
och som riktpunkter för iläggandet fastklistras å däckeln vid arkets
nedre och bortersta kanter små vikta kortremsor, hållare. För hållare
på däckelns nedre sida vikes en kortremsa sålunda: |—
och fastklistras, en eller två, allt efter arkets storlek,
med sin horisontela del och de uppvikta ändarne
vända utåt; innanför dessa lägges sedan arket, stödt mot den
fast-klistrade delen. Dessa hållare kunna äfven göras så, att man tager
en bit kartongpapper, ungefär 4 cm. i fyrkant,
och gör å ena sidan ett par inskärningar, såsom
af fig. 45 synes; delen c vikes något utåt och
delarne a b inskjutas under insticksarkets nedre
kant, hvarefter delen d fastklistras å däckeln.
Arket kommer således att hvila på linien e.
Sido-hållarne behöfva vanligen vara två; härför vikes
en kortremsa i två delar, hvaraf den ena
fastklistras och den andra ligger löst viken deröfver, längs efter däckeln.
Här skjutes arket icke under hållarne, utan stödes endast deremot.
Hållarne måste sitta noga så, att arket genom att stödas mot dem får
sitt rätta läge. Hafva de vid första klistringen icke kommit på rätt
plats, eller om arket för registers erhållande eller af andra orsaker
Fig. 45.
