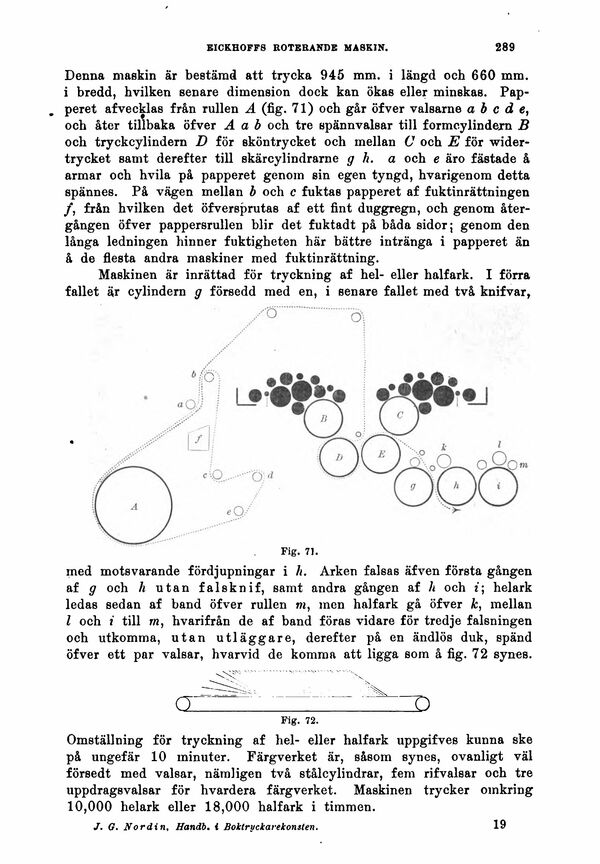

Denna maskin är bestämd att trycka 946 mm. i längd och 660 mm.
i bredd, hvilken senare dimension dock kan ökas eller minskas.
Papperet afvecklas från rullen A (fig. 71) och går öfver valsarne abede,
och åter tillbaka öfver A a b och tre spännvalsar till formcylindern B
och tryckcylindern D för sköntrycket och mellan C och E för
wider-trycket samt derefter till skärcylindrarne g h. a och e äro fästade å
armar och hvila på papperet genom sin egen tyngd, hvarigenom detta
spännes. På vägen mellan b och c fuktas papperet af fuktinrättningen
/, från hvilken det öfversprutas af ett fint duggregn, och genom
återgången öfver pappersrullen blir det fuktadt på båda sidor; genom den
långa ledningen hinner fuktigheten här bättre intränga i papperet än
å de flesta andra maskiner med fuktinrättning.
Maskinen är inrättad för tryckning af hel- eller halfark. I förra
fallet är cylindern g försedd med en, i senare fallet med två knifvar,
/"ö............Ö\
med motsvarande fördjupningar i h. Arken falsas äfven första gången
af g och h utan falsknif, samt andra gången af h och «; helark
ledas sedan af band öfver rullen m, men halfark gå öfver k, mellan
l och i till m, hvarifrån de af band föras vidare för tredje falsningen
och utkomma, utan uti ägga re, derefter på en ändlös duk, spänd
öfver ett par valsar, hvarvid de komma att ligga som å fig. 72 synes.
Fig. 72.
Omställning för tryckning af hel- eller halfark uppgifves kunna ske
på ungefär 10 minuter. Färgverket är, såsom synes, ovanligt väl
försedt med valsar, nämligen två stålcylindrar, fem rifvalsar och tre
uppdrags valsar för h vardera färg verket. Maskinen trycker omkring
10,000 helark eller 18,000 halfark i timmen.
J. G. Nordin, Handb. i Boktryckarekonsten.
