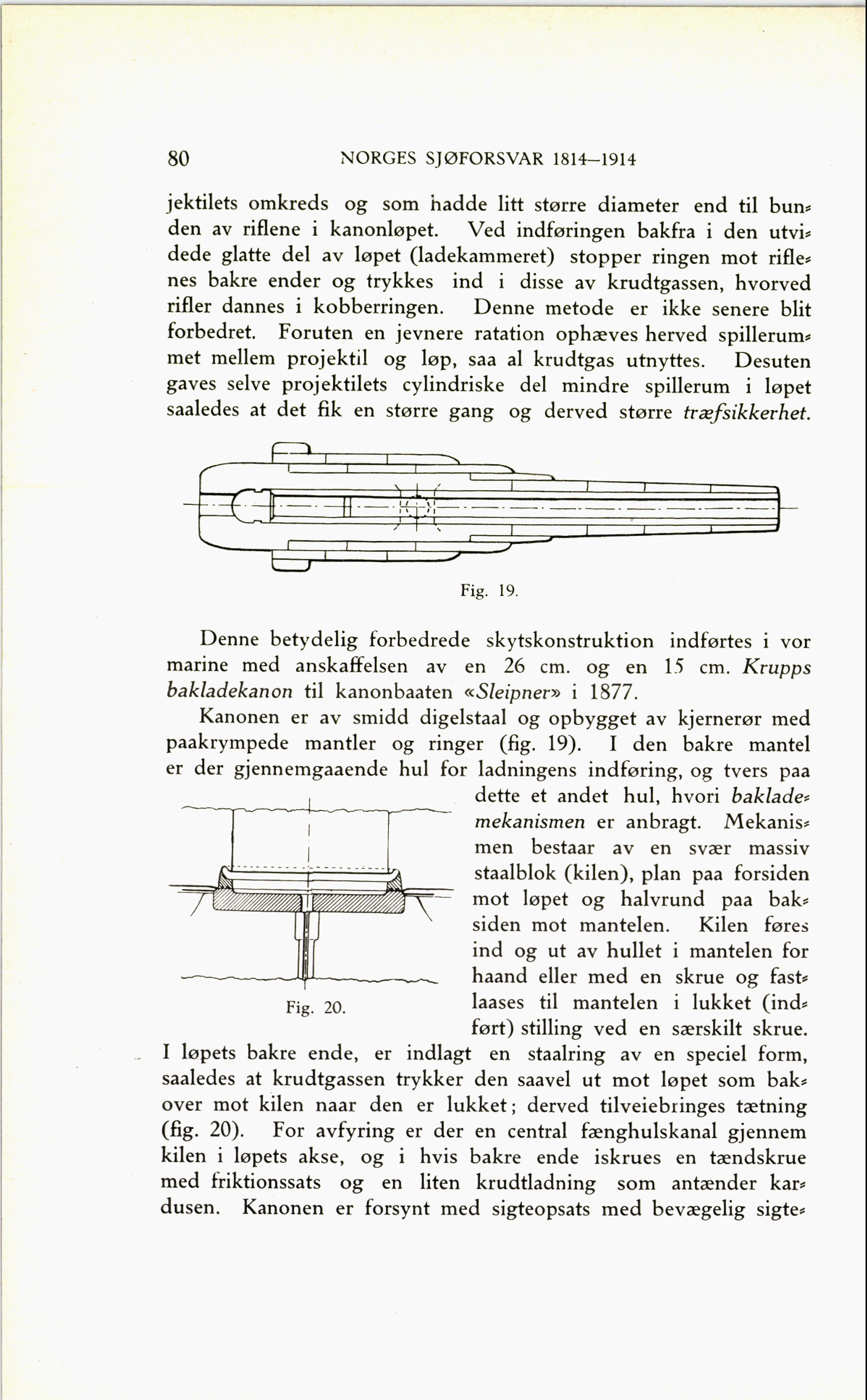

80
NORGES SJØFORSVAR 1814-1914
jektilets omkreds og som hadde litt større diameter end til bun*
den av riflene i kanonløpet. Ved indføringen bakfra i den utvi*
dede glatte del av løpet (ladekammeret) stopper ringen mot rifle*
nes bakre ender og trykkes ind i disse av krudtgassen, hvorved
rifler dannes i kobberringen. Denne metode er ikke senere blit
forbedret. Foruten en jevnere ratation ophæves herved spillerum*
met mellem projektil og løp, saa al krudtgas utnyttes. Desuten
gaves selve projektilets cylindriske del mindre spillerum i løpet
saaledes at det flk en større gang og derved større træfsikkerhet.
Fig. 19.
Denne betydelig forbedrede skytskonstruktion indførtes i vor
marine med anskaffelsen av en 26 cm. og en 15 cm. Krupps
bakladekanon til kanonbaaten «Sleipner» i 1877.
Kanonen er av smidd digelstaal og opbygget av kjernerør med
paakrympede mantier og ringer (flg. 19). I den bakre mantel
er der gjennemgaaende hul for ladningens indføring, og tvers paa
dette et andet hul, hvori baklade*
mekanismen er anbragt. Mekanis*
men bestaar av en svær massiv
staalblok (kilen), plan paa forsiden
mot løpet og halvrund paa bak*
siden mot mantelen. Kilen føres
ind og ut av hullet i mantelen for
haand eller med en skrue og fast*
laases til mantelen i lukket (ind*
ført) stilling ved en særskilt skrue.
I løpets bakre ende, er indlagt en staalring av en speciel form,
saaledes at krudtgassen trykker den saavel ut mot løpet som bak*
over mot kilen naar den er lukket; derved tilveiebringes tætning
(fig. 20). For avfyring er der en central fænghulskanal gjennem
kilen i løpets akse, og i hvis bakre ende iskrues en tændskrue
med friktionssats og en liten krudtladning som antænder kar*
dusen. Kanonen er forsynt med sigteopsats med bevægelig sigte*
Fig. 20.
