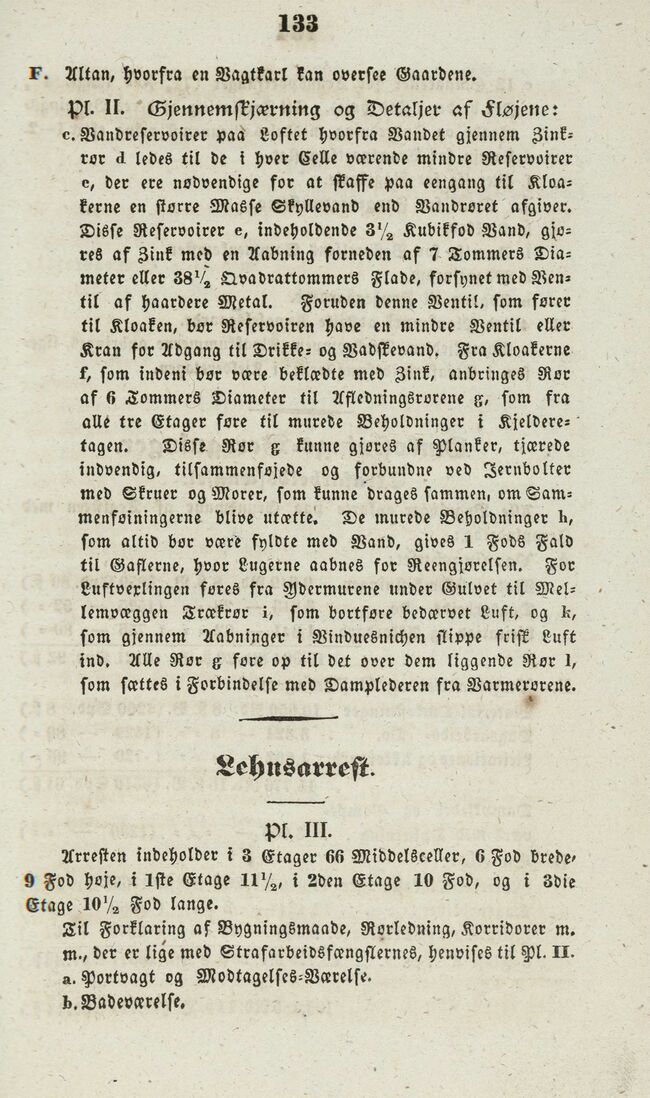

133
k. Altan, hvorfra en Vagttarl kan oversee "Gaardene.
pl. ll. «Gjennemskjærning og Detaljer af Fløienet
c.Vandreservoirer paa Loftet hvorfra Vandet gjennem spink-
rør d ledes til de i hver Celle værende mindre Reservoirer
e, der ere nødvendige for at skaffe paa eengang til Klo-a-
kerne en større Masse Skyllevand end Vandroret afgiver.
Disse Reservoirer c, indeholdende 372 Kubikfod Vand, gjo-
res af Zink med en Aabning forneden af 7— Tommers Dia-
meter eller 38V2 Qvadrattommers Flade, forsynet med Ven-
til af haardere Metal. Foruden denne Ventil« som fører
til Kloaken, bør Reservoiren have en mindre Ventil eller
Kran for Udgang til Drikke- og Vadskevand. Fra Kloakerne
k, som indeni bør være beklædte med Zink, anbringes Rør
af 6 Tommers Diameter til Afledningsrorene g, som fra
alle tre Etager føre til murede Beholdninger i Kjeldere-·
tagen. Disse Rør g kunne gjøres af Planter, tjærede
indvendig, tilsammenføjede og forbundne ved Jernbolter
med Skruer og Mater, som kunne drages sammen, om Sam-
menfoiningerne blive utættes De murede Beholdninger h,
som altid bor være fyldte med Vand, gives 1 Fods Fald
til Gaslerne, hvor Lugerne aabnes for Reengjorelsen. For
Luftverlingen føres fra Ydermurene under Gulvet til Mel-
lemvæggen Trækrør i, som bortføre bedærvet Luft, og k,
som gjennem Aabninger i Vinduesnichen slippe frisk Luft
ind. Alle Rør 3 føre op til det over dem liggende Rør 1,
som sættes i Forbindelse med Damplederen fra Varmetkrenm
Lehnsarrest.
—
pl. lll.
Arresten indeholder i 3 Etager 66 Middelsceller, 6 Fod brede-
O Fod høje- i 1ste Etage 1172» i 2den Etage 10 Fod, og i 3die
Etage 1072 Fod lange.
Til Forklaring af Bygningsmaade, erledning, Korridorer m.
m., der er lige med Strafarbeidsfængslernes, henvises til Pl. 11.
a.sportvagt og Modtagelses-Værelse.
b»Vadevarecse.
