HÆNGEBROER.
99
Fig. 59 viser Niagarabroen, og Fig. 60 og 61 nogle Enkeltheder, hvoraf
Konstruktionen bedst vil fremgaa. I Fig. 60 ses Pillerne, Hænget o vene og
Ophængetovene, samt den overste Bro-,
bane, hvorpaa der er lagt et
Jernbanespor, medens man i Fig. 61 ser
de nedenfor hængende Gitterdragere
og den paa disses nederste Kant
hvilende Brobane for Kjørende og
Fodgængere, der er 22’ bred og 16’ høj;
Broens Spænding er 796’.
Efter samme Princip ere
Ken-tuckybroen og
Eastern-River-Broen byggede; den første har en
Spænding af 1188’, den anden, Fig. 62/
er fritliggende paa 1650’, den største
hidtil anvendte Spænding; den
forbinder New-York med Brooklyn, og
ligger saa højt, at den gaar ovei’ Byens
Huse og lader tilstrækkelig Plads for
Passage af de største Skibe ; dens hele
Længde er henimod en Fjerdingvej.
Af Hængebroer skulle vi endnu
blot nævne Cliftonbroen (Fig. 63)
i Nærheden af Bristol; dens Længde
fra den ene Pille til den anden er
omtrent 660 Fod og dens Højde over
Floden (Aron) er omtrent 200 Fod.
Piller netiljer nbroerne
kunne konstrueres af Murværk lige som
Stenbroernes, men i de sidste 30—40
Aar har man dertil ogsaa anvendt Jern,
først i Form af Støbejernsrør eller
Søjler, senere har man af
Støbejerns-og Smedejernsstænger konstrueret
Piller, hvis Forbillede vare de i
Nordamerika anvendte Træpiller. Fig. 65
viser en Jernbanebro med Jernpiller;
det er Broen over Norselveri paa
Sverigs nordvestre Stambaue. En
senere vist Viadukt paa en peruansk
Bane har Piller af samme Konstruktion
(se Fig. 89).
De foranstaaende Beskrivelser ville være tilstrækkelige til at vise, hvilke
storartede Brobygninger der udføres i Nutiden, og som navnlig Anlægene af
7*

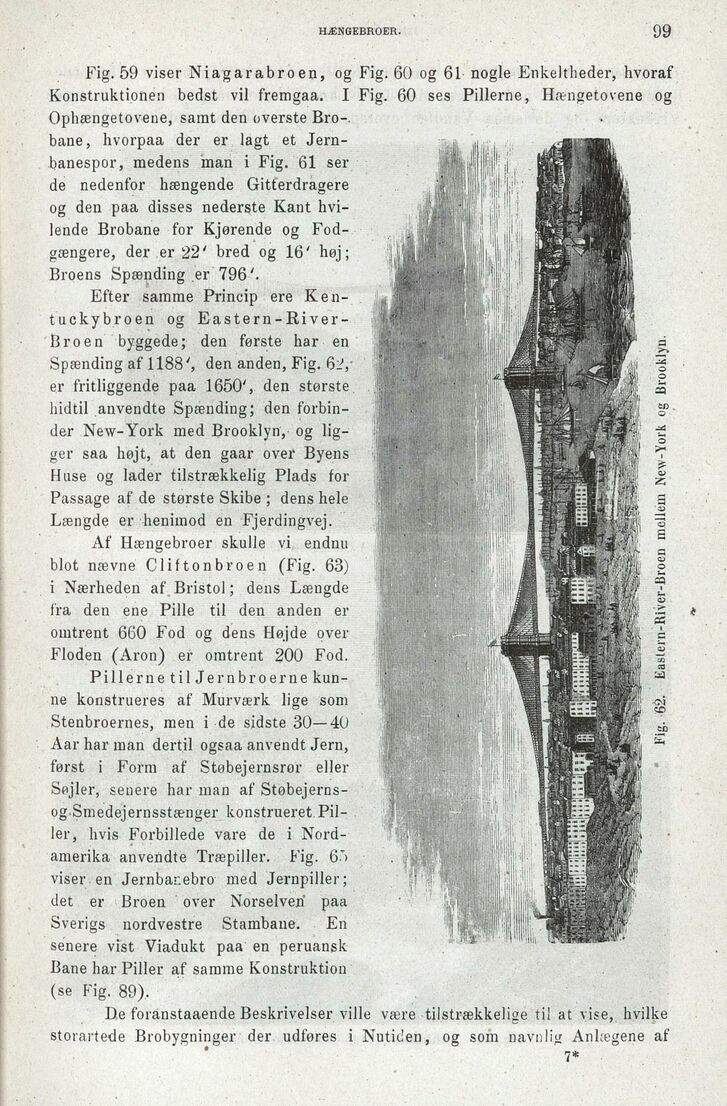

Fig. 62. Eastern-River-Broen mellem New-York og Brooklyn.
