AFBYGNINGEN ELLER DRIFTEN.
95
Maade at bortsprænge disse to Strosser, faar man tre, af hvilke den nederste
befinder sig ved den Schakt eller den Afsænkning, hvorfra Orten er bleven
ført ind, og den øverst beliggende længst inde. Fortsættes Arbejdet endnu
videre, faar man fire Strosser eller Trappeafsatser. Til saadan Drift hører
endvidere, at i
Almindelighed alt det
løsbrudte, baade det
malmholdige og det golde,
skaffes op af Gruben,
samt at der for at
hindre denne i at styrte
sammen, paa passende
Steder efterlades
Stenpiller ell. »Bjergfæster«.
Fig. 33 giver en
Forestilling om,
hvorledes Malmbrydning ved
Strosser foregaar i flere
Gruber. Ved A A og
B B foregaar der
samtidigt Malmbrydning;
b b ere »Fæster«,
der efterlades til Støtte
for Grubens Vægge.
U er
Opfordrings-taarnet, k
Pumpeeller Stangfeltet,
som driver Pumperne,
H er Pumpehuset,
der indeholder
Vandhjul (eller Turbin) og
de store Tridsehjul,
hvorover
Opfordringstovene løbe; h h ere
Vogne, de saakaldte
Hunde, i hvilke
Malmen og den løsbrudte
Sten skaffes op. P er
en Vandpumpe.
Stros sedrift
med Igjenfyldning
er maaske vel saa
almindelig; den adskiller sig
fra den nysbeskrevne

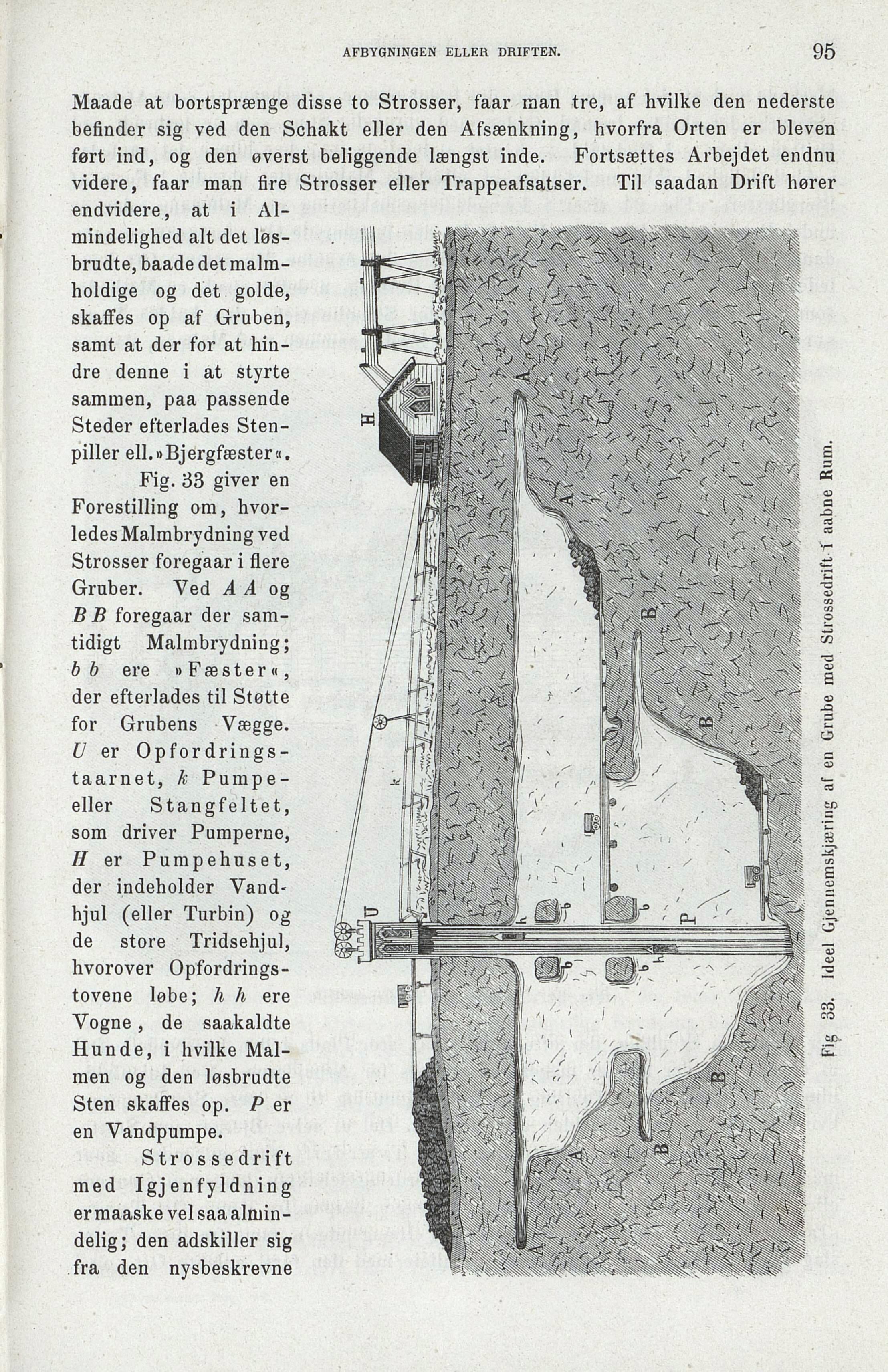

Fig 33. Ideel Gjennemskjæring af en Grube med Strossedrift i aabne Rum.
