VENTILATION.
365
man at benytte Varmen paa den Maade, at man ikke lod Røgen fra Ildstedet
gaa direkte ud i Skorstenen men ledede den gjennem et Rør, uden om hvilket
frisk Luft kunde stige op, opvarmes og derpaa træde ind i Værelset,
erstattende den Luft, der udsugedes fra Værelset gjennnem Ildstedet. Herved
undgik man den ubehagelige Træk gjennem Vinduer og Døre. Først efter mange
uheldige Forsøg lykkedes det den engelske
Ingeniørkapitajn Douglas Galton (1850)
at udfinde det rette Forhold for en
praktisk Løsning af Opgaven og at konstruere
en Ventilationskamin, hvorved man
op-naaede en Nyttevirkning af 35 Procent af
Varmen, medens man tidligere havde
maattet nøjes med 12—14 Procent.

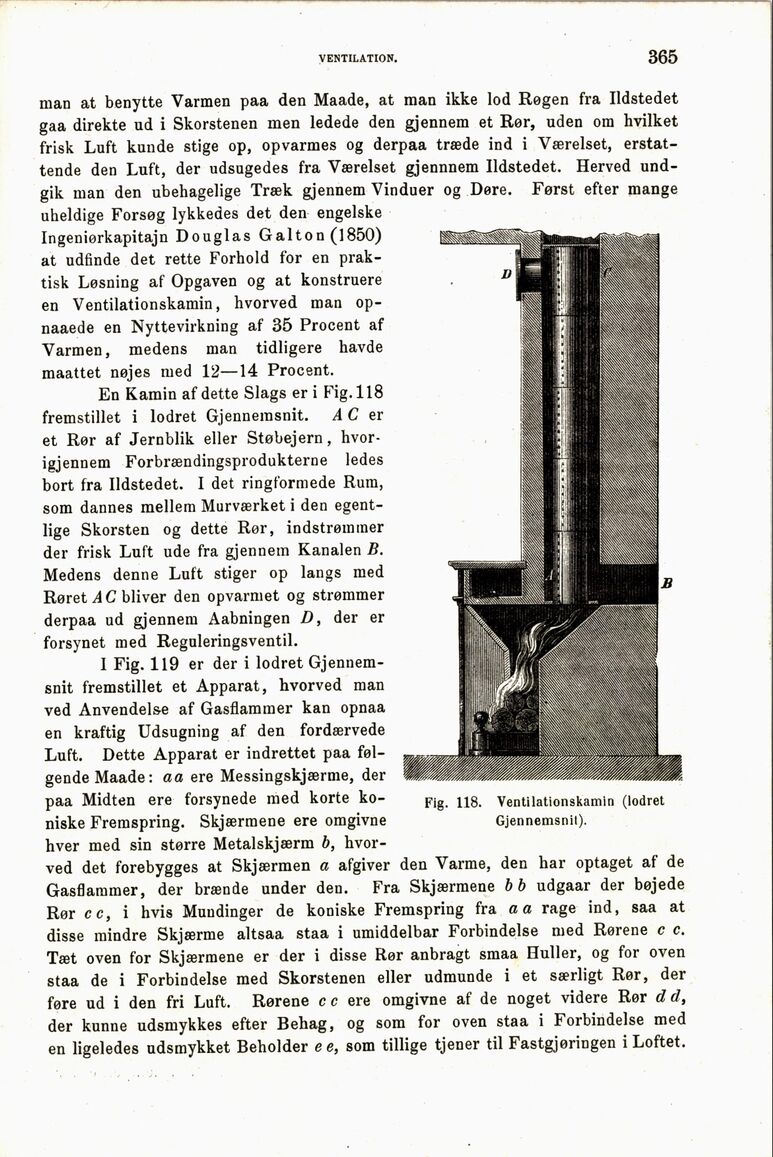

En Kamin af dette Slags er i Fig. 118
fremstillet i lodret Gjennemsnit. A C er
et Rør af Jernblik eller Støbejern,
hvor-igjennem Forbrændingsprodukterne ledes
bort fra Ildstedet. I det ringformede Rum,
som dannes mellem Murværket i den
egentlige Skorsten og dette Rør, indstrømmer
der frisk Luft ude fra gjennem Kanalen B.
Medens denne Luft stiger op langs med
Røret A C bliver den opvarmet og strømmer
derpaa ud gjennem Aabningen D, der er
forsynet med Reguleringsventil.
I Fig. 119 er der i lodret
Gjennemsnit fremstillet et Apparat, hvorved man
ved Anvendelse af Gasflammer kan opnaa
en kraftig Udsugning af den fordærvede
Luft. Dette Apparat er indrettet paa
følgende Maade: aa ere Messingskjærme, der
paa Midten ere forsynede med korte
koniske Fremspring. Skjærmene ere omgivne
hver med sin større Metalskjærm b,
hvor
ved det forebygges at Skjærmen a afgiver den Varme, den har optaget af de
Gasflammer, der brænde under den. Fra Skjærmene bb udgaar der bøjede
Rør c c, i hvis Mundinger de koniske Fremspring fra a a rage ind, saa at
disse mindre Skjærme altsaa staa i umiddelbar Forbindelse med Rørene c c.
Tæt oven for Skjærmene er der i disse Rør anbragt smaa Huller, og for oven
staa de i Forbindelse med Skorstenen eller udmunde i et særligt Rør, der
føre ud i den fri Luft. Rørene c c ere omgivne af de noget videre Rør d d,
der kunne udsmykkes efter Behag, og som for oven staa i Forbindelse med
en ligeledes udsmykket Beholder e e, som tillige tjener til Fastgjøringen i Loftet.
Fig. 118. Ventilationskamin (lodret
Gjennemsnit).
