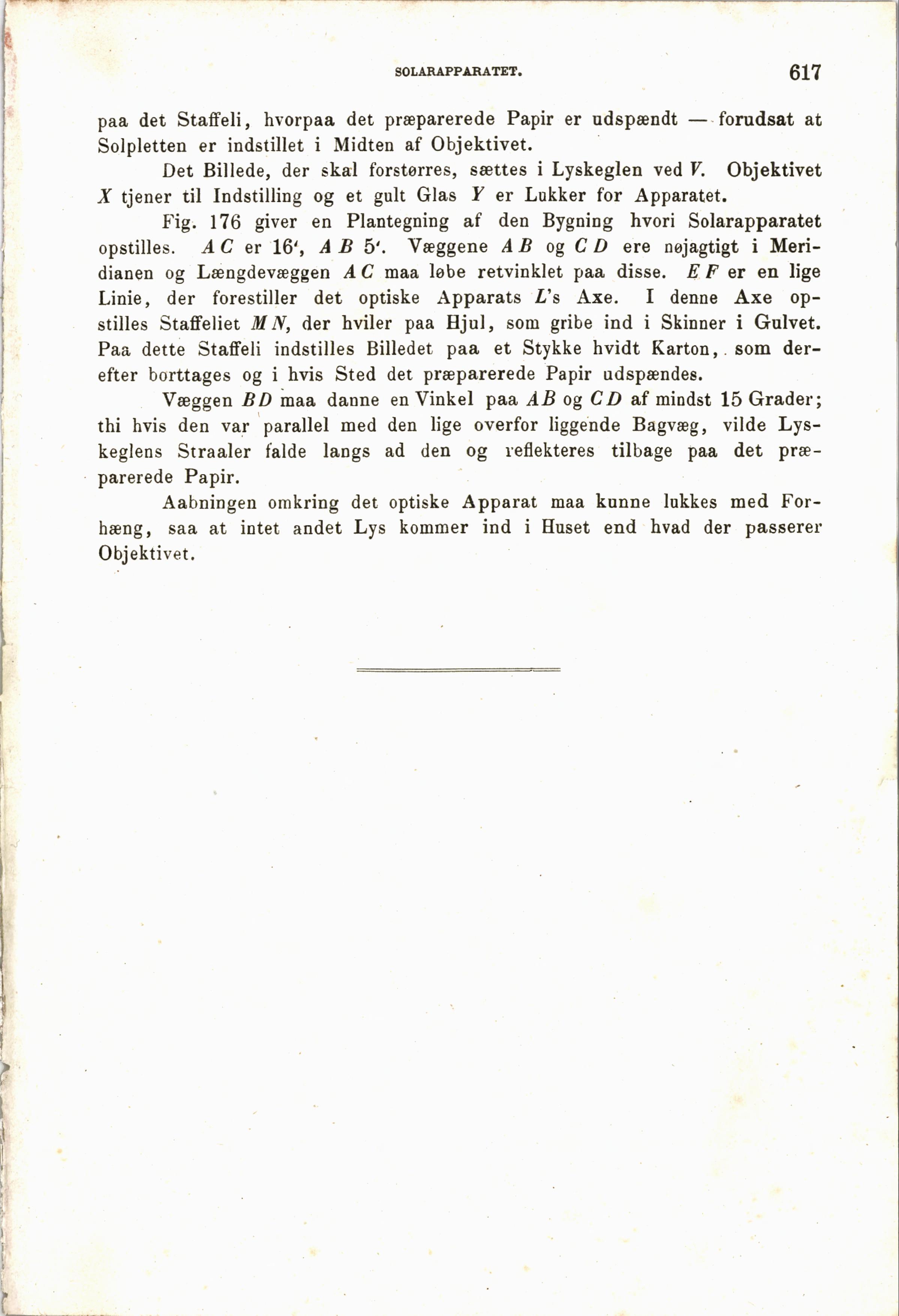

SOLARAPPARATET.
617
paa det Staffeli, hvorpaa det præparerede Papir er udspændt — forudsat at
Solpletten er indstillet i Midten af Objektivet.
Det Billede, der skal forstørres, sættes i Lyskeglen ved V. Objektivet
X tjener til Indstilling og et gult Glas Y er Lukker for Apparatet.
Fig. 176 giver en Plantegning af den Bygning hvori Solarapparatet
opstilles. A C er 16’, A B 5’. Væggene AB og C D ere nøjagtigt i
Meridianen og Længdevæggen A C maa løbe retvinklet paa disse. E F er en lige
Linie, der forestiller det optiske Apparats L’s Axe. I denne Axe
opstilles Staffeliet MN, der hviler paa Hjul, som gribe ind i Skinner i Gulvet.
Paa dette Staffeli indstilles Billedet paa et Stykke hvidt Karton, som
derefter borttages og i hvis Sted det præparerede Papir udspændes.
Væggen BD maa danne en Vinkel paa AB og CD af mindst 15 Grader;
thi hvis den var parallel med den lige overfor liggende Bagvæg, vilde
Lyskeglens Straaler falde langs ad den og reflekteres tilbage paa det
præparerede Papir.
Aabningen omkring det optiske Apparat maa kunne lukkes med
Forhæng, saa at intet andet Lys kommer ind i Huset end hvad der passerer
Objektivet.
