18
TILVIRKNINGEN AF DAMPKJEDLER.

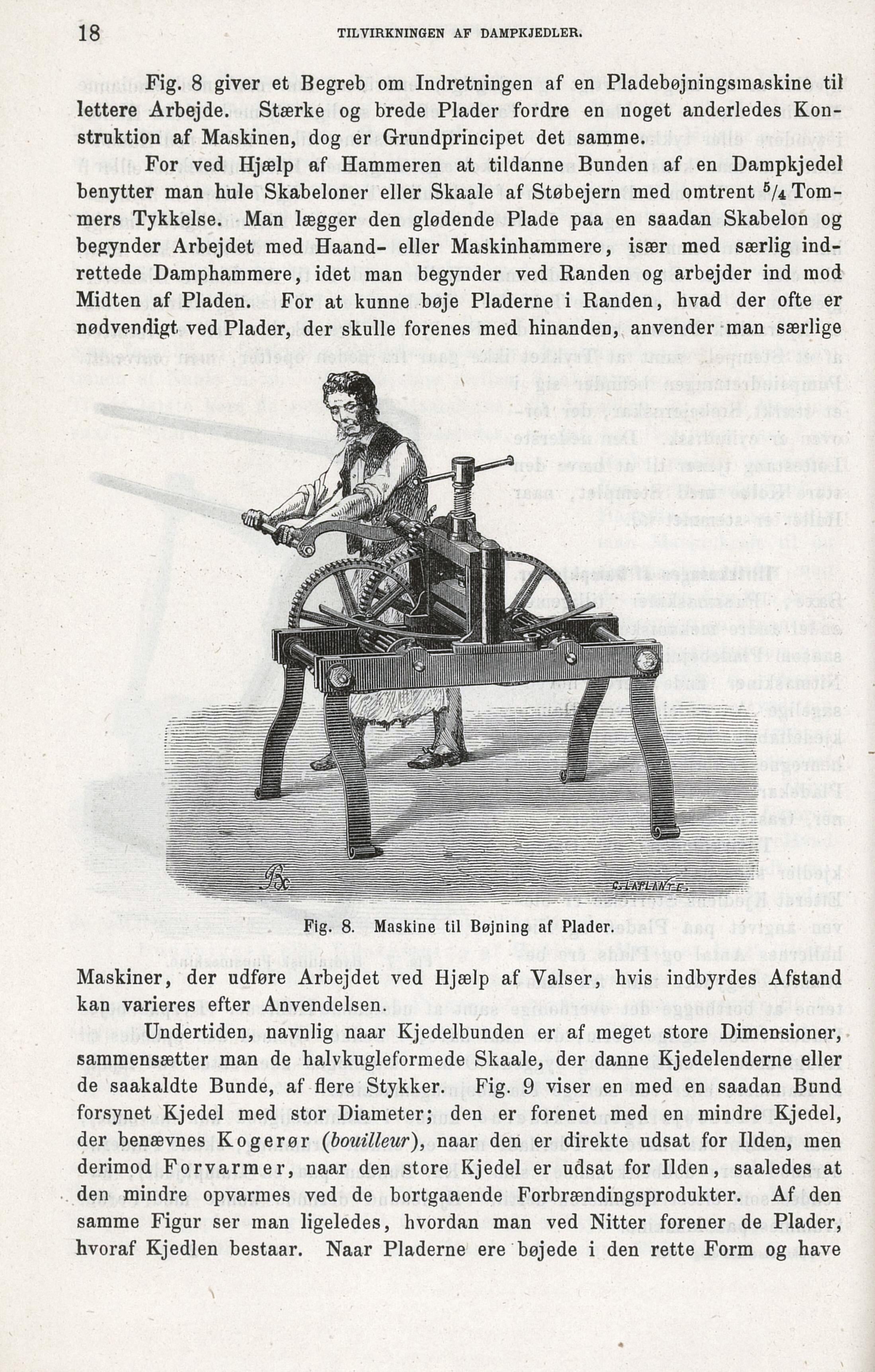

Fig. 8 giver et Begreb om Indretningen af en Pladebøjningsraaskine til
lettere Arbejde. Stærke og brede Plader fordre en noget anderledes
Konstruktion af Maskinen, dog er Grundprincipet det samme.
For ved Hjælp af Hammeren at tildanne Bunden af en Dampkjedei
benytter man hule Skabeloner eller Skaale af Støbejern med omtrent
^Tommers Tykkelse. Man lægger den glødende Plade paa en saadan Skabelon og
begynder Arbejdet med Haand- eller Maskinhammere, især med særlig
indrettede Damphammere, idet man begynder ved Randen og arbejder ind mod
Midten af Pladen. For at kunne bøje Pladerne i Randen, hvad der ofte er
nødvendigt ved Plader, der skulle forenes med hinanden, anvender man særlige
Fig. 8. Maskine til Bøjning af Plader.
Maskiner, der udføre Arbejdet ved Hjælp af Valser, hvis indbyrdes Afstand
kan varieres efter Anvendelsen.
Undertiden, navnlig naar Kjedelbunden er af meget store Dimensioner,
sammensætter man de halvkugleformede Skaale, der danne Kjedelenderne eller
de saakaldte Bunde, af flere Stykker. Fig. 9 viser en med en saadan Bund
forsynet Kjedel med stor Diameter; den er forenet med en mindre Kjedel,
der benævnes Kogerør (bouilleur), naar den er direkte udsat for Ilden, men
derimod Forvarmer, naar den store Kjedel er udsat for Ilden, saaledes at
den mindre opvarmes ved de bortgaaende Forbrændingsprodukter. Af den
samme Figur ser man ligeledes, hvordan man ved Nitter forener de Plader,
hvoraf Kjedlen bestaar. Naar Pladerne ere bøjede i den rette Form og have
