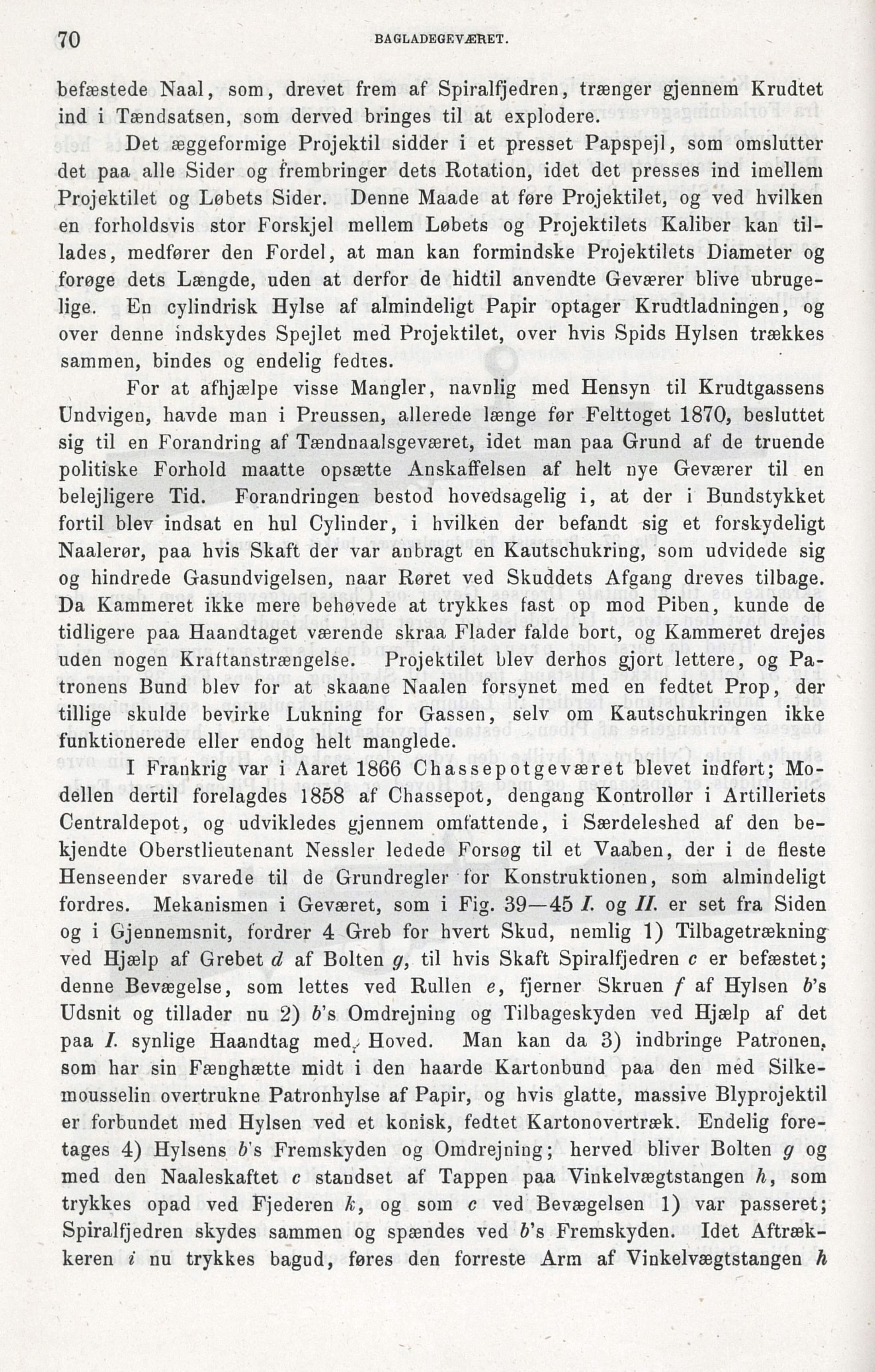

70
BA GLADEGE VÆRET.
befæstede Naal, som, drevet frem af Spiralfjedren, trænger gjennem Krudtet
ind i Tændsatsen, som derved bringes til at explodere.
Det æggeformige Projektil sidder i et presset Papspej], som omslutter
det paa alle Sider og frembringer dets Rotation, idet det presses ind imellem
Projektilet og Løbets Sider. Denne Maade at føre Projektilet, og ved hvilken
en forholdsvis stor Forskjel mellem Løbets og Projektilets Kaliber kan
tillades, medfører den Fordel, at man kan formindske Projektilets Diameter og
forøge dets Længde, uden at derfor de hidtil anvendte Geværer blive
ubrugelige. En cylindrisk Hylse af almindeligt Papir optager Krudtladningen, og
over denne indskydes Spejlet med Projektilet, over hvis Spids Hylsen trækkes
sammen, bindes og endelig fedtes.
For at afhjælpe visse Mangler, navnlig med Hensyn til Krudtgassens
Undvigen, havde man i Preussen, allerede længe før Felttoget 1870, besluttet
sig til en Forandring af Tændnaalsgeværet, idet man paa Grund af de truende
politiske Forhold maatte opsætte Anskaffelsen af helt nye Geværer til en
belejligere Tid. Forandringen bestod hovedsagelig i, at der i Bundstykket
fortil blev indsat en hul Cylinder, i hvilken der befandt sig et forskydeligt
Naalerør, paa hvis Skaft der var anbragt en Kautschukring, som udvidede sig
og hindrede Gasundvigelsen, naar Røret ved Skuddets Afgang dreves tilbage.
Da Kammeret ikke mere behøvede at trykkes fast op mod Piben, kunde de
tidligere paa Haandtaget værende skraa Flader falde bort, og Kammeret drejes
uden nogen Kraftanstrængelse. Projektilet blev derhos gjort lettere, og
Patronens Bund blev for at skaane Naalen forsynet med en fedtet Prop, der
tillige skulde bevirke Lukning for Gassen, selv om Kautschukringen ikke
funktionerede eller endog helt manglede.
I Frankrig var i Aaret 1866 Chassepotgeværet blevet indført;
Modellen dertil forelagdes 1858 af Chassepot, dengang Kontrollør i Artilleriets
Centraldepot, og udvikledes gjennem omfattende, i Særdeleshed af den
be-kjendte Oberstlieutenant Nessler ledede Forsøg til et Vaaben, der i de fleste
Henseender svarede til de Grundregler for Konstruktionen, som almindeligt
fordres. Mekanismen i Geværet, som i Fig. 39—45 I. og IL er set fra Siden
og i Gjennemsnit, fordrer 4 Greb for hvert Skud, nemlig 1) Tilbagetrækning
ved Hjælp af Grebet d af Bolten g, til hvis Skaft Spiralfjedren c er befæstet;
denne Bevægelse, som lettes ved Rullen e, fjerner Skruen / af Hylsen 6’s
Udsnit og tillader nu 2) ö’s Omdrejning og Tilbageskyden ved Hjælp af det
paa I. synlige Haandtag med... Hoved. Man kan da 3) indbringe Patronen,
som har sin Fænghætte midt i den haarde Kartonbund paa den med
Silke-mousselin overtrukne Patronhylse af Papir, og hvis glatte, massive Blyprojektil
er forbundet med Hylsen ved et konisk, fedtet Kartonovertræk. Endelig
foretages 4) Hylsens b’s Fremskyden og Omdrejning; herved bliver Bolten g og
med den Naaleskaftet c standset af Tappen paa Vinkelvægtstangen h,, som
trykkes opad ved Fjederen Å, og som c ved Bevægelsen 1) var passeret;
Spiralfjedren skydes sammen og spændes ved b’s Fremskyden. Idet
Aftrækkeren i nu trykkes bagud, føres den forreste Arm af Vinkelvægtstangen h
