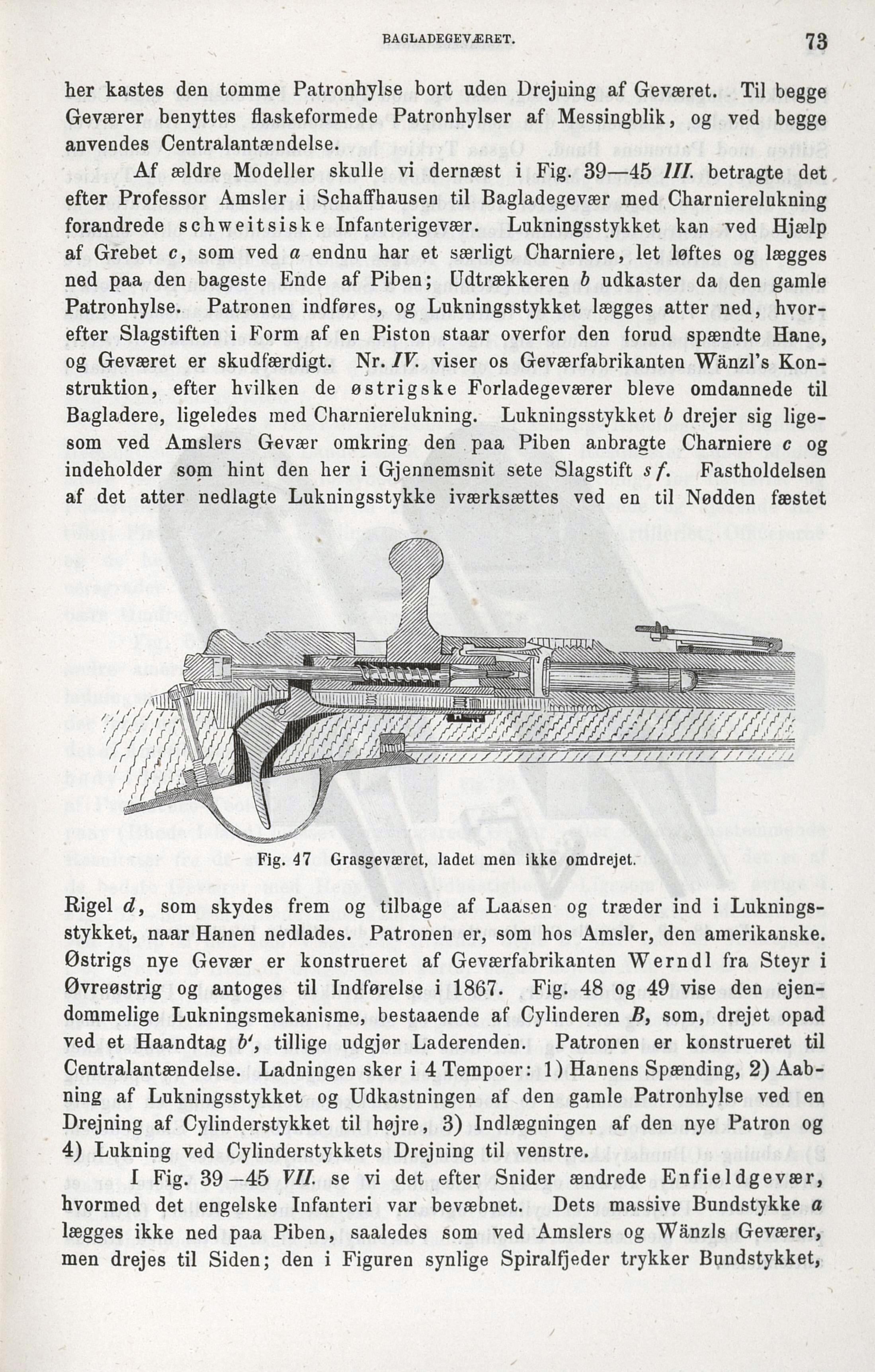

BAGLADEGEVÆRET.
73
her kastes den tomme Patronhylse bort uden Drejning af Geværet. Til begge
Geværer benyttes flaskeformede Patronhylser af Messingblik, og ved begge
anvendes Centralantændelse.
Af ældre Modeller skulle vi dernæst i Fig. 39—45 III betragte det
efter Professor Amsier i Schaffhausen til Bagladegevær med Charnierelukning
forandrede schweitsiske Infanterigevær. Lukningsstykket kan ved Hjælp
af Grebet c, som ved a endnu har et særligt Charniere, let løftes og lægges
ned paa den bageste Ende af Piben; Udtrækkeren b udkaster da den gamle
Patronhylse. Patronen indføres, og Lukningsstykket lægges atter ned,
hvorefter Slagstiften i Form af en Piston staar overfor den forud spændte Hane,
og Geværet er skudfærdigt. Nr. IV. viser os Geværfabrikanten Wänzl’s
Konstruktion, efter hvilken de østrigske Forladegeværer bleve omdannede til
Bagladere, ligeledes med Charnierelukning. Lukningsstykket b drejer sig
ligesom ved Amsiers Gevær omkring den paa Piben anbragte Charniere c og
indeholder som hint den her i Gjennemsnit sete Slagstift s f. Fastholdelsen
af det atter nedlagte Lukningsstykke iværksættes ved en til Nødden fæstet
Fig. 47 Grasgeværet, ladet men ikke omdrejet.
Rigel d, som skydes frem og tilbage af Laasen og træder ind i
Lukningsstykket, naar Hanen nedlades. Patronen er, som hos Amsier, den amerikanske.
Østrigs nye Gevær er konstrueret af Geværfabrikanten Werndl fra Steyr i
Øvreøstrig og antoges til Indførelse i 1867. Fig. 48 og 49 vise den
ejendommelige Lukningsmekanisme, bestaaende af Cylinderen B, som, drejet opad
ved et Haandtag b’, tillige udgjør Laderenden. Patronen er konstrueret til
Centralantændelse. Ladningen sker i 4 Tempoer: 1) Hanens Spænding, 2)
Aab-ning af Lukningsstykket og Udkastningen af den gamle Patronhylse ved en
Drejning af Cylinderstykket til højre, 3) Indlægningen af den nye Patron og
4) Lukning ved Cylinderstykkets Drejning til venstre.
I Fig. 39—45 VIL se vi det efter Snider ændrede Enfie 1 dgevær,
hvormed det engelske Infanteri var bevæbnet. Dets massive Bundstykke a
lægges ikke ned paa Piben, saaledes som ved Amsiers og Wänzls Geværer,
men drejes til Siden; den i Figuren synlige Spiralfjeder trykker Bundstykket,
