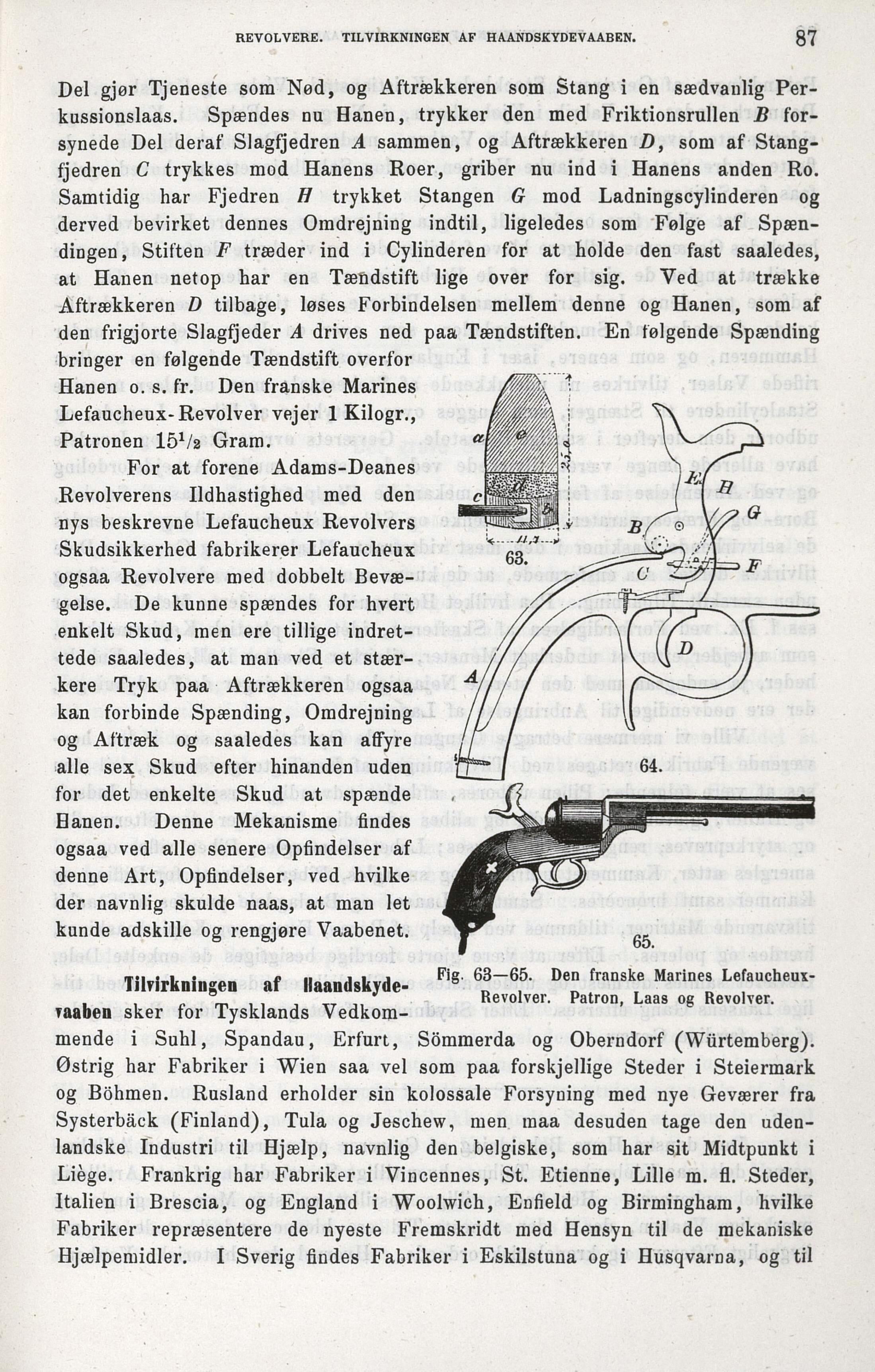

REVOLVERE. TILVIRKNINGEN AF HAANDSKYDEVAABEN.
87
Del gjør Tjeneste som Nød, og Aftrækkeren som Stang i en sædvanlig
Per-kussionslaas. Spændes nu Hanen, trykker den med Friktionsrullen B
forsynede Del deraf Slagfjedren A sammen, og Aftrækkeren D, som af
Stang-fjedren C trykkes mod Hanens Roer, griber nu ind i Hanens anden Ro.
Samtidig har Fjedren H trykket Stangen G mod Ladningscylinderen og
derved bevirket dennes Omdrejning indtil, ligeledes som Følge af
Spændingen, Stiften F træder ind i Cylinderen for at holde den fast saaledes,
at Hanen netop har en Tændstift lige over for sig. Ved at trække
Aftrækkeren D tilbage, løses Forbindelsen mellem denne og Hanen, som af
den frigjorte Slagfjeder A drives ned paa Tændstiften. En følgende Spænding
bringer en følgende Tændstift overfor
Hanen o. s. fr. Den franske Marines
Lefaucheux-Revolver vejer 1 Kilogr.,
Patronen 15U2 Gram.
For at forene Adams-Deanes
Revolverens Ildhastighed med den
nys beskrevne Lefaucheux Revolvers
Skudsikkerhed fabrikerer Lefaucheux
ogsaa Revolvere med dobbelt
Bevægelse. De kunne spændes for hvert
enkelt Skud, men ere tillige
indrettede saaledes, at man ved et
stærkere Tryk paa Aftrækkeren ogsaa
kan forbinde Spænding, Omdrejning
og Aftræk og saaledes kan affyre
alle sex Skud efter hinanden uden
for det enkelte Skud at spænde
Banen. Denne Mekanisme findes
ogsaa ved alle senere Opfindelser af
denne Art, Opfindelser, ved hvilke
der navnlig skulde naas, at man let
kunde adskille og rengjøre Vaabenet.
Tilvirkningen af
llaandskyde-vaaben sker for Tysklands
Vedkom
mende i Suhl, Spandau, Erfurt, Sömmerda og Oberndorf (Würtemberg).
Østrig har Fabriker i Wien saa vel som paa forskjellige Steder i Steiermark
og Böhmen. Rusland erholder sin kolossale Forsyning med nye Geværer fra
Systerbäck (Finland), Tula og Jeschew, men maa desuden tage den
udenlandske Industri til Hjælp, navnlig den belgiske, som har sit Midtpunkt i
Liëge. Frankrig har Fabriker i Vincennes, St. Etienne, Lille m. fl. Steder,
Italien i Brescia, og England i Woolwich, Enfield og Birmingham, hvilke
Fabriker repræsentere de nyeste Fremskridt med Hensyn til de mekaniske
Hjælpemidler. I Sverig findes Fabriker i Eskilstuna og i Husqvarna, og til
Fig. 63—65. Den franske Marines
Lefaucheux-Revolver. Patron, Laas og Revolver.
