AFFUTAGER TIL RIFFELKANONER.
145
moderne Voldlavet tillader at give Kanonen Højderetninger lige op til 45°;
thi under saa store Elevationer er Reaktionen saa voldsom og ødelæggende
for Lavetten og Standpladsen, at man dog neppe kan bruge den ved ret
mange Skud; for den Sags Skyld kunde man gjerne hjælpe sig med den
Elevationsfrihed af 24 eller 25°, som allerede Feltlavetterne give;
Hovedfordelen ved de meget høje Voldlavetter er den, at de tillade, at Kanonen
skyder henover Kronen af et næsten mandshøjt Brystværn, saa at man ikke
behøver i dette at udskjære dybe og brede Skydeskaar, der baade svække
Brystværnet og frembyde store og tydelige Maal for Fjendens Skud. Opstillet
bag et Brystværn i høj Voldlavet er det Maal, en Fæstnings- eller
Belejringskanon frembyder, ikke meget større end en Hattepuld; men naturligvis
kunne nogle af dens Mandskab under Ladningen og Retningen ikke helt
und-gaa at stikke Hovederne og Overkroppen op over Brystværnet.
–––––––––––––-,

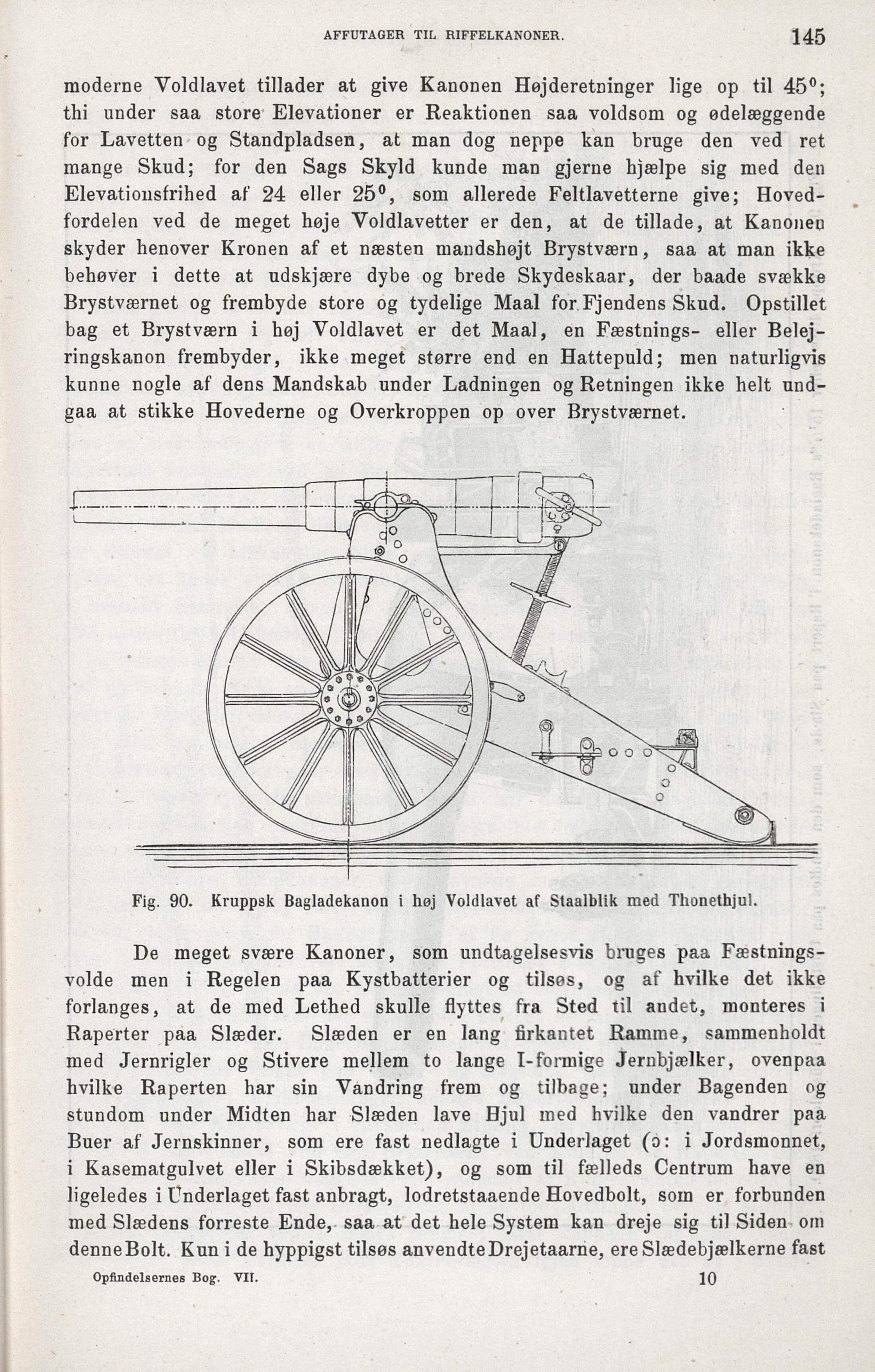

Fig. 90. Kruppsk Bagladekanon i høj Voldlavet af Staalblik med Thonethjul.
De meget svære Kanoner, som undtagelsesvis bruges paa
Fæstnings-volde men i Regelen paa Kystbatterier og tilsøs, og af hvilke det ikke
forlanges, at de med Lethed skulle flyttes fra Sted til andet, monteres i
Raperter paa Slæder. Slæden er en lang firkantet Ramme, sammenholdt
med Jernrigler og Stivere mellem to lange I-formige Jernbjælker, ovenpaa
hvilke Raperten har sin Vandring frem og tilbage; under Bagenden og
stundom under Midten har Slæden lave Hjul med hvilke den vandrer paa
Buer af Jernskinner, som ere fast nedlagte i Underlaget (o: i Jordsmonnet,
i Kasematgulvet eller i Skibsdækket), og som til fælleds Centrum have en
ligeledes i Underlaget fast anbragt, lodretstaaende Hovedbolt, som er forbunden
med Slædens forreste Ende, saa at det hele System kan dreje sig til Siden om
denneBolt. Kun i de hyppigst tilsøs anvendteDrejetaarne, ere Slædebjælkerne fast
Opfindelsernes Bog. VII.
10
