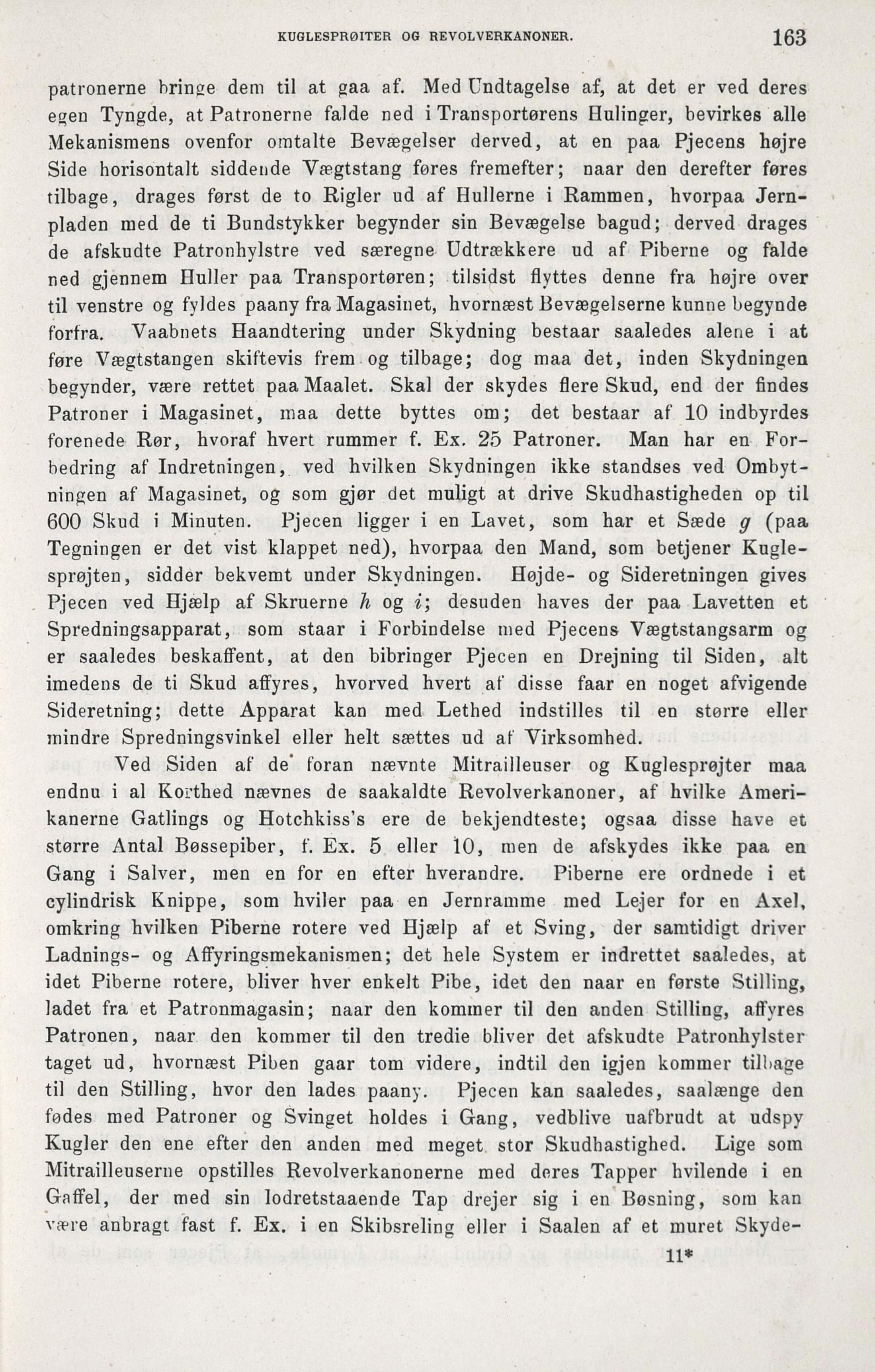

KUGLESPRØITER OG REVOLVERKANONER.
163
patronerne bringe dem til at gaa af. Med Undtagelse af, at det er ved deres
egen Tyngde, at Patronerne falde ned i Transportørens Hulinger, bevirkes alle
Mekanismens ovenfor omtalte Bevægelser derved, at en paa Pjecens højre
Side horisontalt siddende Vægtstang føres fremefter; naar den derefter føres
tilbage, drages først de to Rigler ud af Hullerne i Rammen, hvorpaa
Jernpladen med de ti Bundstykker begynder sin Bevægelse bagud; derved drages
de afskudte Patronhylstre ved særegne Udtrækkere ud af Piberne og falde
ned gjennem Huller paa Transportøren; tilsidst flyttes denne fra højre over
til venstre og fyldes paany fra Magasinet, hvornæst Bevægelserne kunne begynde
forfra. Vaabnets Haandtering under Skydning bestaar saaledes alene i at
føre Vægtstangen skiftevis frem og tilbage; dog maa det, inden Skydningen
begynder, være rettet paa Maalet. Skal der skydes flere Skud, end der findes
Patroner i Magasinet, maa dette byttes om; det bestaar af 10 indbyrdes
forenede Rør, hvoraf hvert rummer f. Ex. 25 Patroner. Man har en
Forbedring af Indretningen, ved hvilken Skydningen ikke standses ved
Ombytningen af Magasinet, og som gjør det muligt at drive Skudhastigheden op til
600 Skud i Minuten. Pjecen ligger i en Lavet, som har et Sæde g (paa
Tegningen er det vist klappet ned), hvorpaa den Mand, som betjener
Kuglesprøjten, sidder bekvemt under Skydningen. Højde- og Sideretningen gives
Pjecen ved Hjælp af Skruerne h og i; desuden haves der paa Lavetten et
Spredningsapparat, som staar i Forbindelse med Pjecens Vægtstangsarm og
er saaledes beskaffent, at den bibringer Pjecen en Drejning til Siden, alt
imedens de ti Skud affyres, hvorved hvert af disse faar en noget afvigende
Sideretning; dette Apparat kan med Lethed indstilles til en større eller
mindre Spredningsvinkel eller helt sættes ud af Virksomhed.
Ved Siden af de’ foran nævnte Mitrailleuser og Kuglesprøjter maa
endnu i al Korthed nævnes de saakaldte Revolverkanoner, af hvilke
Amerikanerne Gatlings og Hotchkiss’s ere de bekjendteste; ogsaa disse have et
større Antal Bøssepiber, f. Ex. 5 eller 10, men de afskydes ikke paa en
Gang i Salver, men en for en efter hverandre. Piberne ere ordnede i et
cylindrisk Knippe, som hviler paa en Jernramme med Lejer for en Axel,
omkring hvilken Piberne rotere ved Hjælp af et Sving, der samtidigt driver
Ladnings- og Affyringsmekanismen; det hele System er indrettet saaledes, at
idet Piberne rotere, bliver hver enkelt Pibe, idet den naar en første Stilling,
ladet fra et Patronmagasin; naar den kommer til den anden Stilling, affyres
Patronen, naar den kommer til den tredie bliver det afskudte Patronhylster
taget ud, hvornæst Piben gaar tom videre, indtil den igjen kommer tilbage
til den Stilling, hvor den lades paany. Pjecen kan saaledes, saalænge den
fødes med Patroner og Svinget holdes i Gang, vedblive uafbrudt at udspy
Kugler den ene efter den anden med meget stor Skudhastighed. Lige som
Mitrailleuserne opstilles Revolverkanonerne med deres Tapper hvilende i en
Gaffel, der med sin lodretstaaende Tap drejer sig i en Bøsning, som kan
være anbragt fast f. Ex. i en Skibsreling eller i Saalen af et muret Skyde-
11*
