MASKINSØM. TILVIRKNINGEN AF TRAADSTIFTER.
211

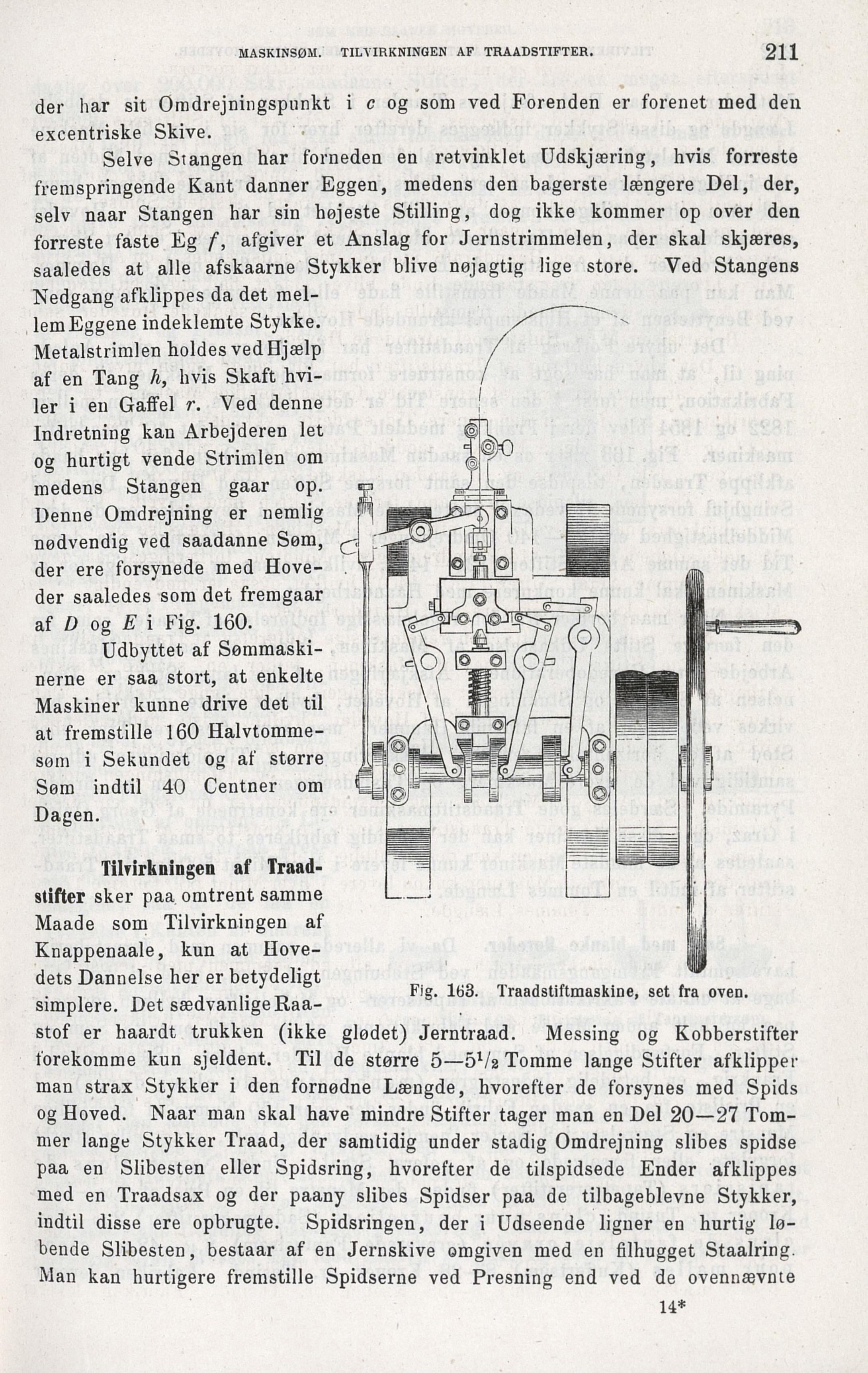

Fig. 163. Traadstiftmaskine, set fra oven.
der har sit Omdrejningspunkt i c og som ved Forenden er forenet med den
excentriske Skive.
Selve Stangen har forneden en retvinklet Udskjæring, hvis forreste
fremspringende Kant danner Eggen, medens den bagerste længere Del, der,
selv naar Stangen har sin højeste Stilling, dog ikke kommer op over den
forreste faste Eg f, afgiver et Anslag for Jernstrimmelen, der skal skjæres,
saaledes at alle afskaarne Stykker blive nøjagtig lige store. Ved Stangens
Nedgang afklippes da det
mellem Eggene indeklemte Stykke.
Metalstrimlen holdes ved Hjælp
af en Tang h, hvis Skaft
hviler i en Gaffel r. Ved denne
Indretning kan Arbejderen let
og hurtigt vende Strimlen om
medens Stangen gaar op.
Denne Omdrejning er nemlig
nødvendig ved saadanne Søm,
der ere forsynede med
Hoveder saaledes som det fremgaar
af D og E i Fig. 160.
Udbyttet af
Sømmaskinerne er saa stort, at enkelte
Maskiner kunne drive det til
at fremstille 160
Halvtomme-søm i Sekundet og af større
Søm indtil 40 Centner om
Dagen.
Tilvirkningen af
Traad-stifter sker paa omtrent samme
Maade som Tilvirkningen af
Knappenaale, kun at
Hovedets Dannelse her er betydeligt
simplere. Det sædvanlige Raa-
stof er haardt trukken (ikke giødet) Jerntraad. Messing og Kobberstifter
forekomme kun sjeldent. Til de større 5—5l/2 Tomme lange Stifter afklipper
man strax Stykker i den fornødne Længde, hvorefter de forsynes med Spids
og Hoved. Naar man skal have mindre Stifter tager man en Del 20—27
Tommer lange Stykker Traad, der samtidig under stadig Omdrejning slibes spidse
paa en Slibesten eller Spidsring, hvorefter de tilspidsede Ender afklippes
med en Traadsax og der paany slibes Spidser paa de tilbageblevne Stykker,
indtil disse ere opbrugte. Spidsringen, der i Udseende ligner en hurtig
løbende Slibesten, bestaar af en Jernskive omgiven med en filhugget Staalring.
Man kan hurtigere fremstille Spidserne ved Presning end ved de ovennævnte
14*
