262
PENDULUHRET.

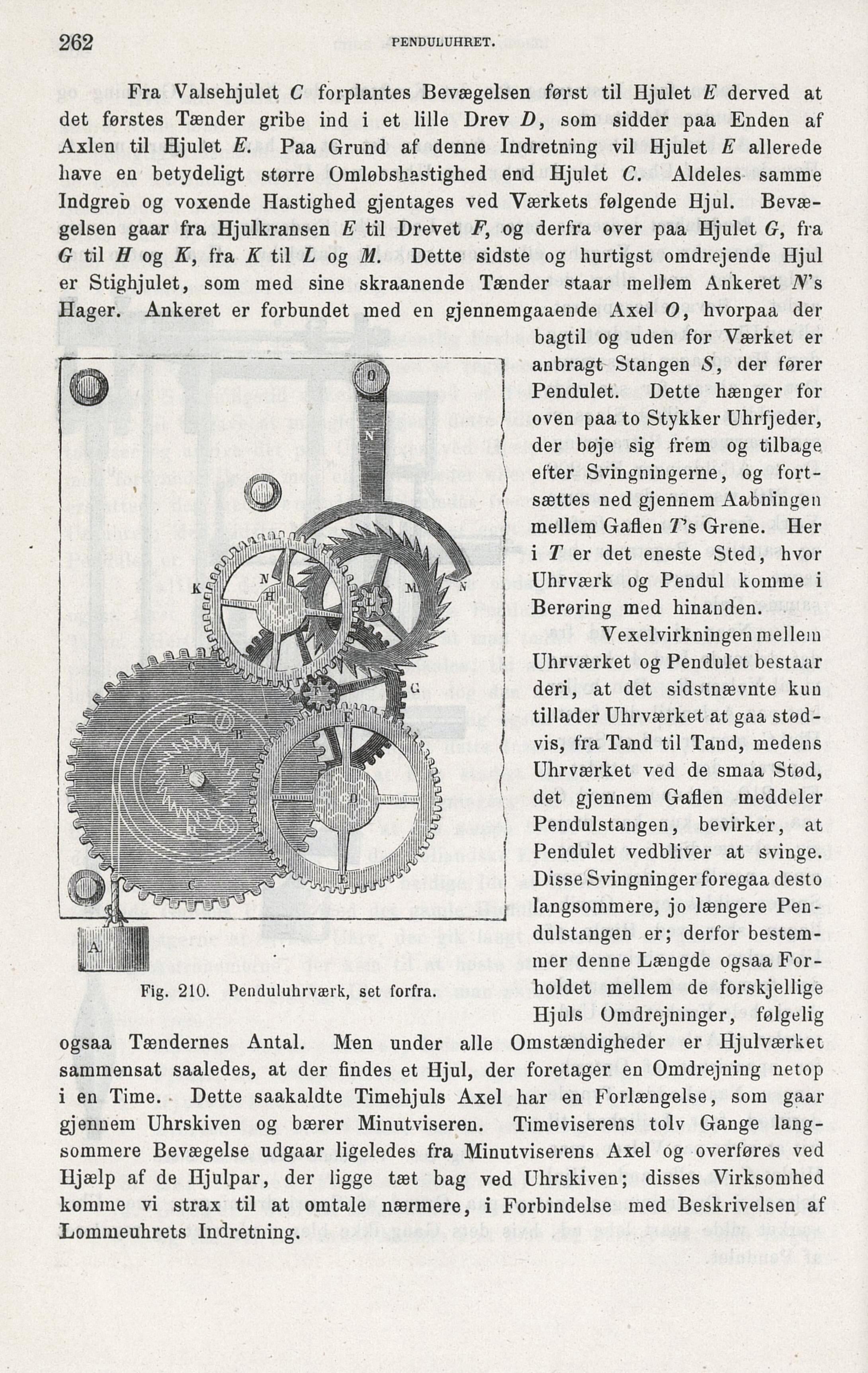

Fig. 210. Penduluhrværk, set forfra.
Fra Valsehjulet C forplantes Bevægelsen først til Hjulet E derved at
det førstes Tænder gribe ind i et lille Drev D, som sidder paa Enden af
Axlen til Hjulet E. Paa Grund af denne Indretning vil Hjulet E allerede
have en betydeligt større Omløbshastighed end Hjulet C. Aldeles samme
Indgreb og voxende Hastighed gjentages ved Værkets følgende Hjul.
Bevægelsen gaar fra Hjulkransen E til Drevet F, og derfra over paa Hjulet G, fra
G til H og K, fra K til L og M. Dette sidste og hurtigst omdrejende Hjul
er Stighjulet, som med sine skraanende Tænder staar mellem Ankeret TV’s
Hager. Ankeret er forbundet med en gjennemgaaende Axel O, hvorpaa der
bagtil og uden for Værket er
anbragt Stangen S, der fører
Pendulet. Dette hænger for
oven paa to Stykker Uhrfjeder,
der bøje sig frem og tilbage
efter Svingningerne, og
fortsættes ned gjennem Aabningen
mellem Gaflen 7^s Grene. Her
i T er det eneste Sted, hvor
Uhrværk og Pendul komme i
Berøring med hinanden.
Vexelvirkningen mellem
Uhrværket og Pendulet bestaar
deri, at det sidstnævnte kun
tillader Uhrværket at gaa
stødvis, fra Tand til Tand, medens
Uhrværket ved de smaa Stød,
det gjennem Gaflen meddeler
Pendulstangen, bevirker, at
Pendulet vedbliver at svinge.
Disse Svingninger foregaa desto
langsommere, jo længere
Pendulstangen er; derfor
bestemmer denne Længde ogsaa
Forholdet mellem de forskjellige
Hjuls Omdrejninger, følgelig
ogsaa Tændernes Antal. Men under alle Omstændigheder er Hjulværket
sammensat saaledes, at der findes et Hjul, der foretager en Omdrejning netop
i en Time. Dette saakaldte Timehjuls Axel har en Forlængelse, som gaar
gjennem Uhrskiven og bærer Minutviseren. Timeviserens tolv Gange
langsommere Bevægelse udgaar ligeledes fra Minutviserens Axel og overføres ved
Hjælp af de Hjulpar, der ligge tæt bag ved Uhrskiven; disses Virksomhed
komme vi strax til at omtale nærmere, i Forbindelse med Beskrivelsen af
Lommeuhrets Indretning.
