MA SKINSAVE.
Fig. 264 viser en flerbladet Gittersav; man har Save af dette Slags
med indtil 12 Blade spændte fast ved Siden af hverandre. Afstanden mellem
Bladene afpasses naturligvis efter den Tykkelse, Brædderne skulle have.
Rammen bevæger sig lodret i Styr, der ere anbragte paa Siderne af et stærkt
Støbejernsstativ. I Stativets øvre Del ligger der en vandret Axel, der ved
begge Ender er forsynet med Svinghjul, som tillige gjøre Tjeneste som
Remskive. Paa Ydersiderne af disse Svinghjul er der anbragt Plejlstænger, der
for neden passe i Tapper paa Savbladenes Ramme og tjene til at forvandle

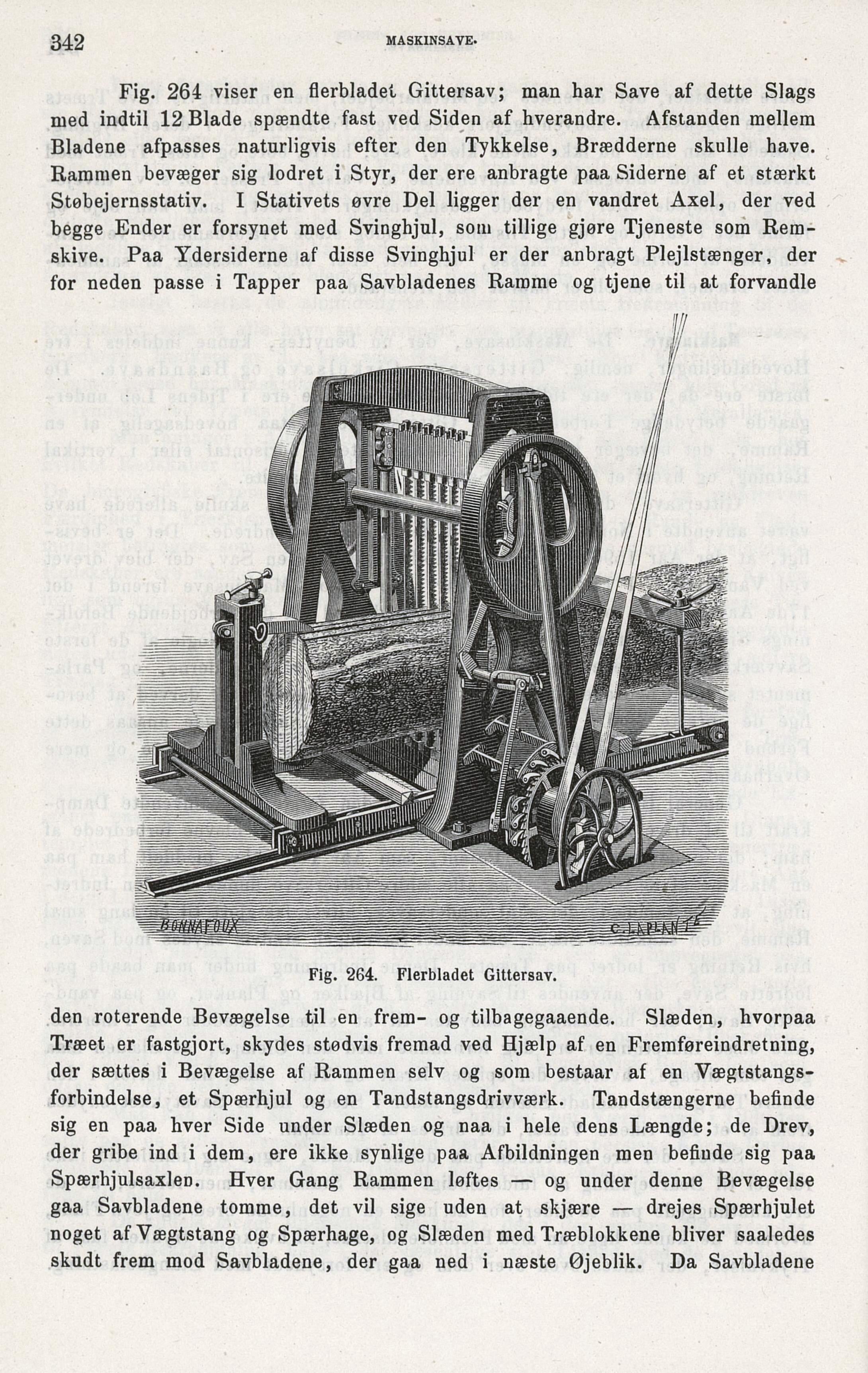

Fig. 264. Flerbladet Gittersav.
den roterende Bevægelse til en frem- og tilbagegaaende. Slæden, hvorpaa
Træet er fastgjort, skydes stødvis fremad ved Hjælp af en Fremføreindretning,
der sættes i Bevægelse af Rammen selv og som bestaar af en
Vægtstangsforbindelse, et Spærhjul og en Tandstangsdrivværk. Tandstængerne befinde
sig en paa hver Side under Slæden og naa i hele dens Længde; de Drev,
der gribe ind i dem, ere ikke synlige paa Afbildningen men befinde sig paa
Spærhjulsaxlen. Hver Gang Rammen løftes — og under denne Bevægelse
gaa Savbladene tomme, det vil sige uden at skjære — drejes Spærhjulet
noget af Vægtstang og Spærhage, og Slæden med Træblokkene bliver saaledes
skudt frem mod Savbladene, der gaa ned i næste Øjeblik. Da Savbladene
