348
UNIVERSALMASKINER.
utrolige Masser Raastoffer, men under almindelige Forhold lide Mangel paa
Arbejdskraft, have naturligvis følt sig særligt opfordrede til at søge at erstatte
denne med mekaniske Hjælpemidler for nogenlunde at kunne faa Anvendelse
for de store Skatte, de eje i deres uudtømmelige Skove. Universalmaskinen,
Fræsemaskinen m. fl. afgive glimrende Vidnesbyrd om deres Opfindelsesevner
i denne Retning. Den saakaldte Universalmaskine, Universalj oiner,
besørger Skjæring af krumme Flader, Udhuling, Rifling, Sammenføjning,
Tap-skjæring m. m. uden at stille store Fordringer med Hensyn til Plads, og den
egner sig derfor særligt til Snedkerværksteder. Med en Maskine af dette
Slags, saaledes som den udføres af Londonerfirmaet Allan Ransone &
Co., kan paa 24 Timer — uden at Arbejdet behøver at forceres — 300
Par Vinduslister forsynes med to Tapper hver og fræses, eller i 10 Timer
100 Dørrammer forsynes med Tapper. Fig. 270 og 271 vise en saadan
Maskine, der ganske vist ikke kan udføre alle Slags Arbejder, da den ikke

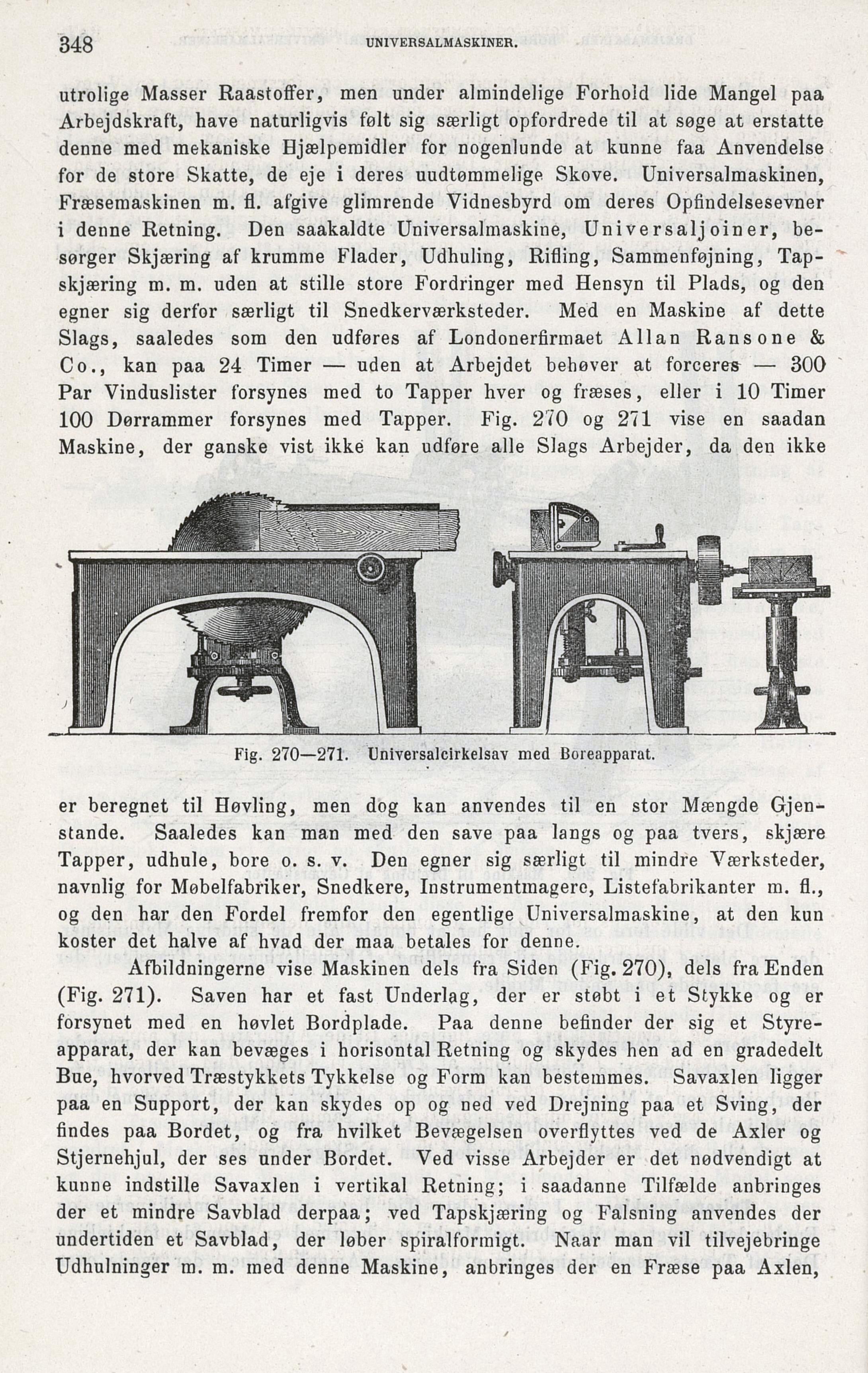

Fig. 270—271. Univeisalcirkelsav med Boreapparat.
er beregnet til Høvling, men dog kan anvendes til en stor Mængde
Gjen-stande. Saaledes kan man med den save paa langs og paa tvers, skjære
Tapper, udhule, bore o. s. v. Den egner sig særligt til mindre Værksteder,
navnlig for Møbelfabriker, Snedkere, Instrumentmagere, Listefabrikanter m. fl.,
og den har den Fordel fremfor den egentlige Universalmaskine, at den kun
koster det halve af hvad der maa betales for denne.
Afbildningerne vise Maskinen dels fra Siden (Fig. 270), dels fra Enden
(Fig. 271). Saven har et fast Underlag, der er støbt i et Stykke og er
forsynet med en høvlet Bordplade. Paa denne befinder der sig et
Styreapparat, der kan bevæges i horisontal Retning og skydes hen ad en gradedelt
Bue, hvorved Træstykkets Tykkelse og Form kan bestemmes. Savaxlen ligger
paa en Support, der kan skydes op og ned ved Drejning paa et Sving, der
findes paa Bordet, og fra hvilket Bevægelsen overflyttes ved de Axler og
Stjernehjul, der ses under Bordet. Ved visse Arbejder er det nødvendigt at
kunne indstille Savaxlen i vertikal Retning; i saadanne Tilfælde anbringes
der et mindre Savblad derpaa; ved Tapskjæring og Falsning anvendes der
undertiden et Savblad, der løber spiralformigt. Naar man vil tilvejebringe
Udhulninger m. m. med denne Maskine, anbringes der en Fræse paa Axlen,
