468
HOVEDOPERATIONERNE VED SPINDINGEN.

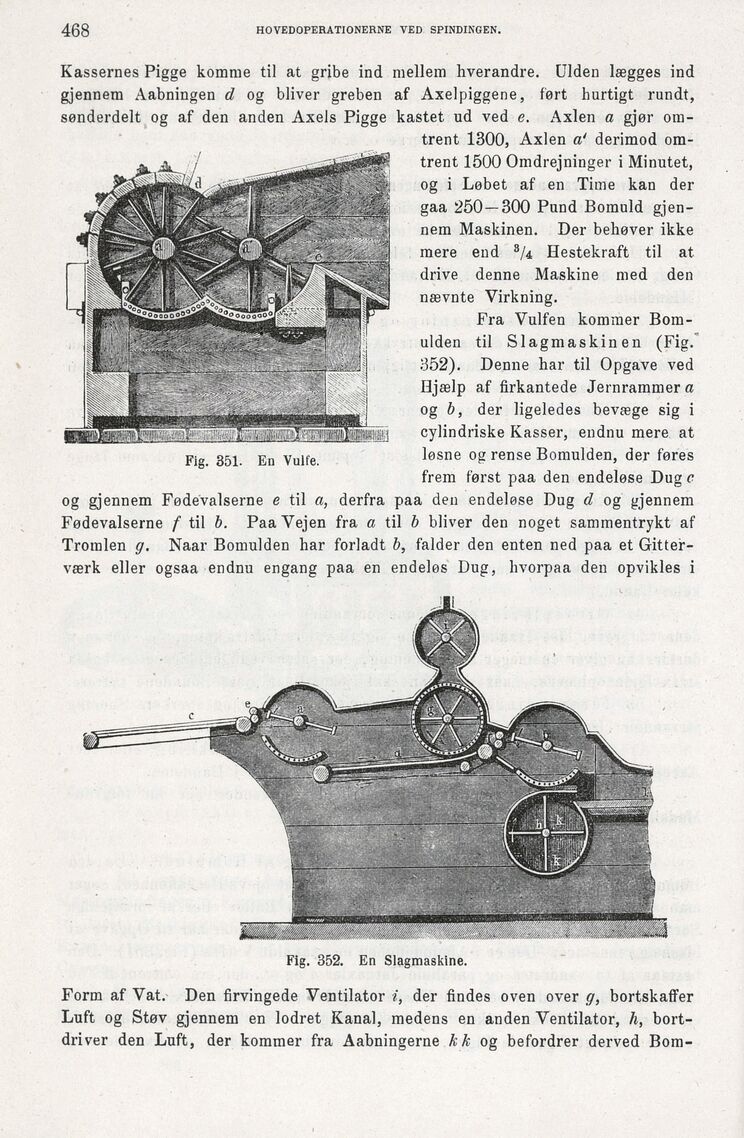

Fig. 351. En Vultë.
Kassernes Pigge komme til at gribe ind mellem hverandre. Ulden lægges ind
gjennem Aabningen d og bliver greben af Axelpiggene, ført hurtigt rundt,
sønderdelt og af den anden Axels Pigge kastet ud ved e. Axlen a gjør
omtrent 1300, Axlen a’ derimod
omtrent 1500 Omdrejninger i Minutet,
og i Løbet af en Time kan der
gaa 250 — 300 Pund Bomuld
gjennem Maskinen. Der behøver ikke
mere end 3/4 Hestekraft til at
drive denne Maskine med den
nævnte Virkning.
Fra Vulfen kommer
Bomulden til Slagmaskinen (Fig.
352). Denne har til Opgave ved
Hjælp af firkantede Jernrammer a
og b, der ligeledes bevæge sig i
cylindriske Kasser, endnu mere at
løsne og rense Bomulden, der føres
frem først paa den endeløse Dug c
og gjennem Fødevalserne e til a, derfra paa den endeløse Dug d og gjennem
Fødevalserne f til b. Paa Vejen fra a til b bliver den noget sammentrykt af
Tromlen g. Naar Bomulden har forladt b, falder den enten ned paa et
Gitterværk eller ogsaa endnu engang paa en endeløs Dug, hvorpaa den opvikles i
Fig. 352. En Slagmaskine.
Form af Vat. Den firvingede Ventilator i, der findes oven over g, bortskaffer
Luft og Støv gjennem en lodret Kanal, medens en anden Ventilator, h,
bortdriver den Luft, der kommer fra Aabningerne kk og befordrer derved
Bom
