474
HOVEDOPERATIONERNE VED SPINDINGEN.

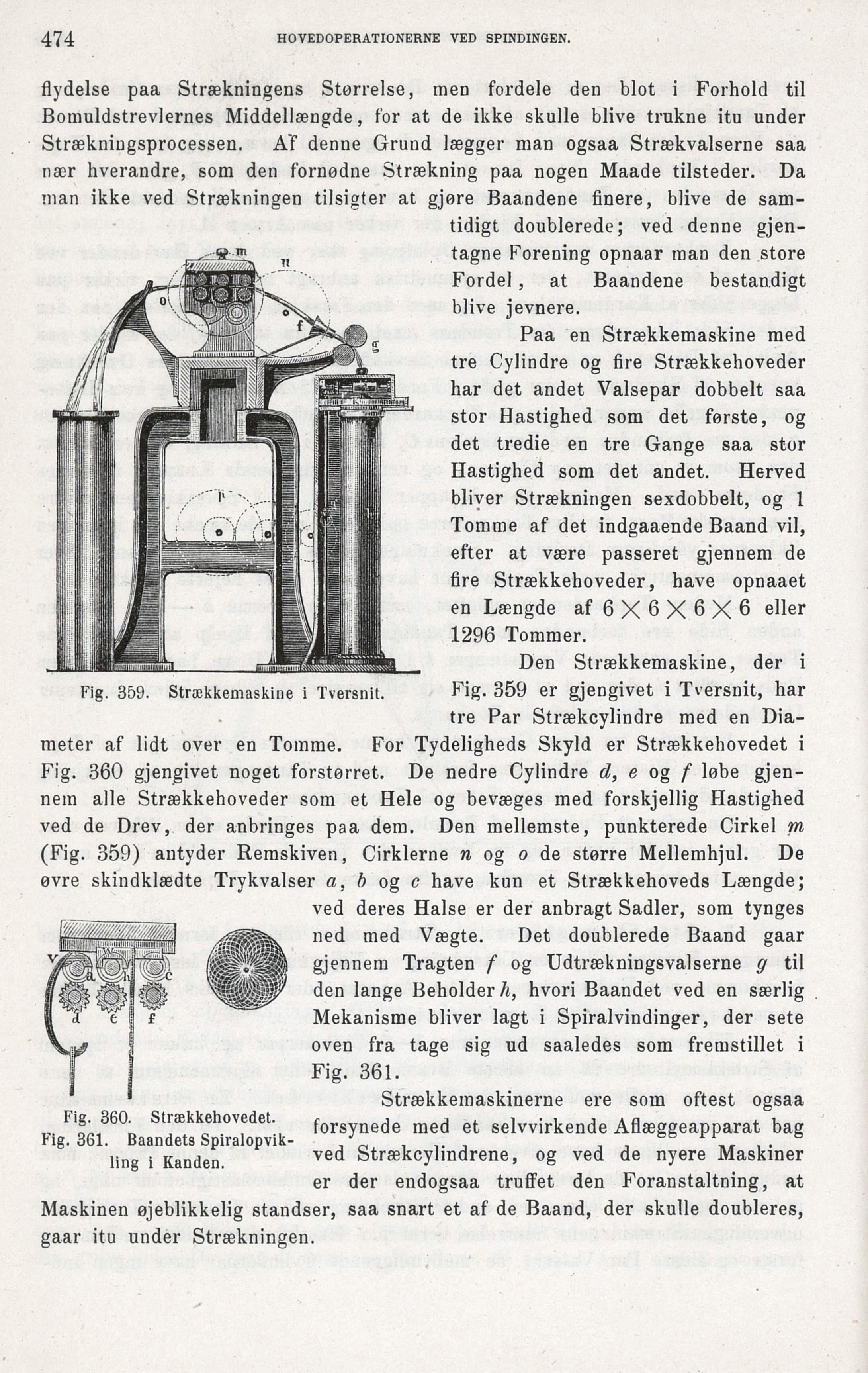

Fig. 359. Strækkemaskine i Tversnit.
flydelse paa Strækningens Størrelse, men fordele den blot i Forhold til
Bomuldstrevlernes Middellængde, for at de ikke skulle blive trukne itu under
Strækningsprocessen. A’f denne Grund lægger man ogsaa Strækvalserne saa
nær hverandre, som den fornødne Strækning paa nogen Maade tilsteder. Da
man ikke ved Strækningen tilsigter at gjøre Baandene finere, blive de
samtidigt doublerede; ved denne
gjen-tagne Forening opnaar man den store
Fordel , at Baandene bestandigt
blive jevnere.
Paa en Strækkemaskine med
tre Cylindre og fire Strækkehoveder
har det andet Valsepar dobbelt saa
stor Hastighed som det første, og
det tredie en tre Gange saa stor
Hastighed som det andet. Herved
bliver Strækningen sexdobbelt, og 1
Tomme af det indgaaende Baand vil,
efter at være passeret gjennem de
fire Strækkehoveder, have opnaaet
en Længde af 6 X 6 X 6 X 6 eller
1296 Tommer.
Den Strækkemaskine, der i
Fig. 359 er gjengivet i Tversnit, har
tre Par Strækcylindre med en
Dia
meter af lidt over en Tomme. For Tydeligheds Skyld er Strækkehovedet i
Fig. 360 gjengivet noget forstørret. De nedre Cylindre d, e og f løbe
gjennem alle Strækkehoveder som et Hele og bevæges med forskjellig Hastighed
ved de Drev, der anbringes paa dem. Den mellemste, punkterede Cirkel m
(Fig. 359) antyder Remskiven, Cirklerne n og o de større Mellemhjul. De
øvre skindklædte Trykvalser a, b og c have kun et Strækkehoveds Længde;
ved deres Halse er der anbragt Sadler, som tynges
ned med Vægte. Det doublerede Baand gaar
gjennem Tragten f og Udtrækningsvalserne g til
den lange Beholder h, hvori Baandet ved en særlig
Mekanisme bliver lagt i Spiralvindinger, der sete
oven fra tage sig ud saaledes som fremstillet i
Fig. 361.
Strækkemaskinerne ere som oftest ogsaa
forsynede med et selvvirkende Aflæggeapparat bag
ved Strækcylindrene, og ved de nyere Maskiner
er der endogsaa truffet den Foranstaltning, at
Maskinen øjeblikkelig standser, saa snart et af de Baand, der skulle doubleres,
gaar itu under Strækningen.
Fig. 360. Strækkehovedet.
Fig. 361. Baandets
Spiralopvik-ling i Kanden.
