DEN MEKANISKE VÆV.
525
Maskinstativet, der er af Støbejern og hvis Sider 4 ere forbundne ved den
bueformede Overdel B. C er den krogede Axel, der faar sin Bevægelse fra
en Remskive og ved D umiddelbart overflytter den paa Slagbommen E og
ved Tandhjulene F og F‘ paa den nedre Axel G. Midt paa denne er der
anbragt excentriske Skiver, der sætte Skamlerne og samtidigt Skafterne, der

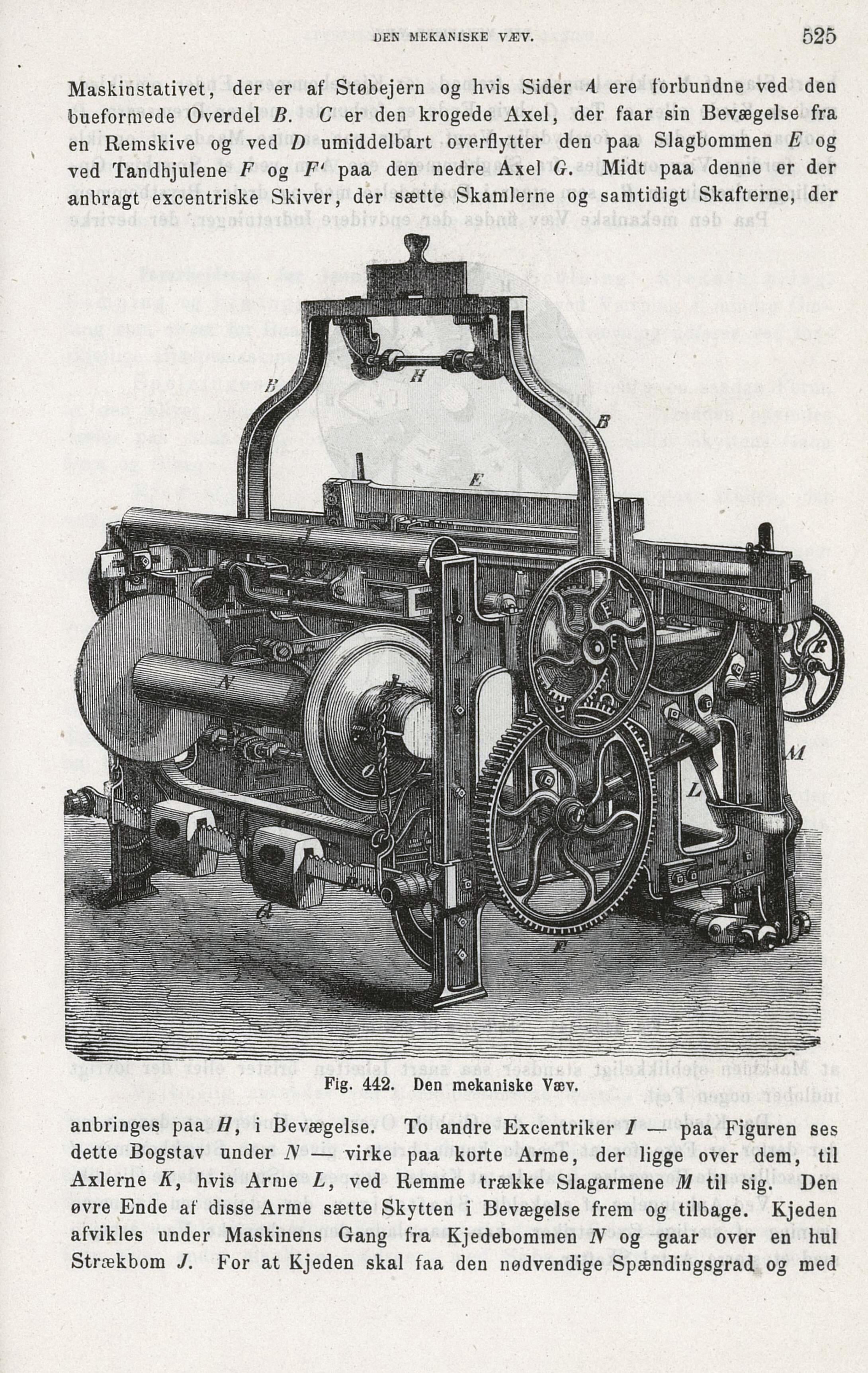

Fig. 442. Den mekaniske Væv.
anbringes paa H, i Bevægelse. To andre Excentriker I — paa Figuren ses
dette Bogstav under TV — virke paa korte Arme, der ligge over dem, til
Axlerne K, hvis Arme L, ved Remme trække Slagarmene M til sig. Den
øvre Ende af disse Arme sætte Skytten i Bevægelse frem og tilbage. Kjeden
afvikles under Maskinens Gang fra Kjedebommen N og gaar over en hul
Strækbom J. For at Kjeden skal faa den nødvendige Spændingsgrad og med
