NUTIDENS BROER.
131
vendigt at afstive disse Broer, deres Kjæder eller Jerntraadstove; en saadan
Afstivning sker enten ved Hjælp af afstivende Kjæder eller Jerntraadstove,
der gaa vifteformigt ud fra Pillehovederne (Piionerne).
Den dristigste og mest storartede af den Slags Kjædebroer er endnu
ikke fuldt færdig; den skal som Kjøre- og Jernbanebro forbinde de to
Verdensbyer New-York og Brooklyn, der ere skilte fra hinanden ved East
River. Vort Billede (Fig. 103) giver et Begreb om, hvorledes dette
Underværk ser ud. (I Opf. B. II, 99 findes ligeledes en Afbildning, hvortil vi
henvise). Denne Bro har en Midteraabning af 1450 Fods Brede, to Side-

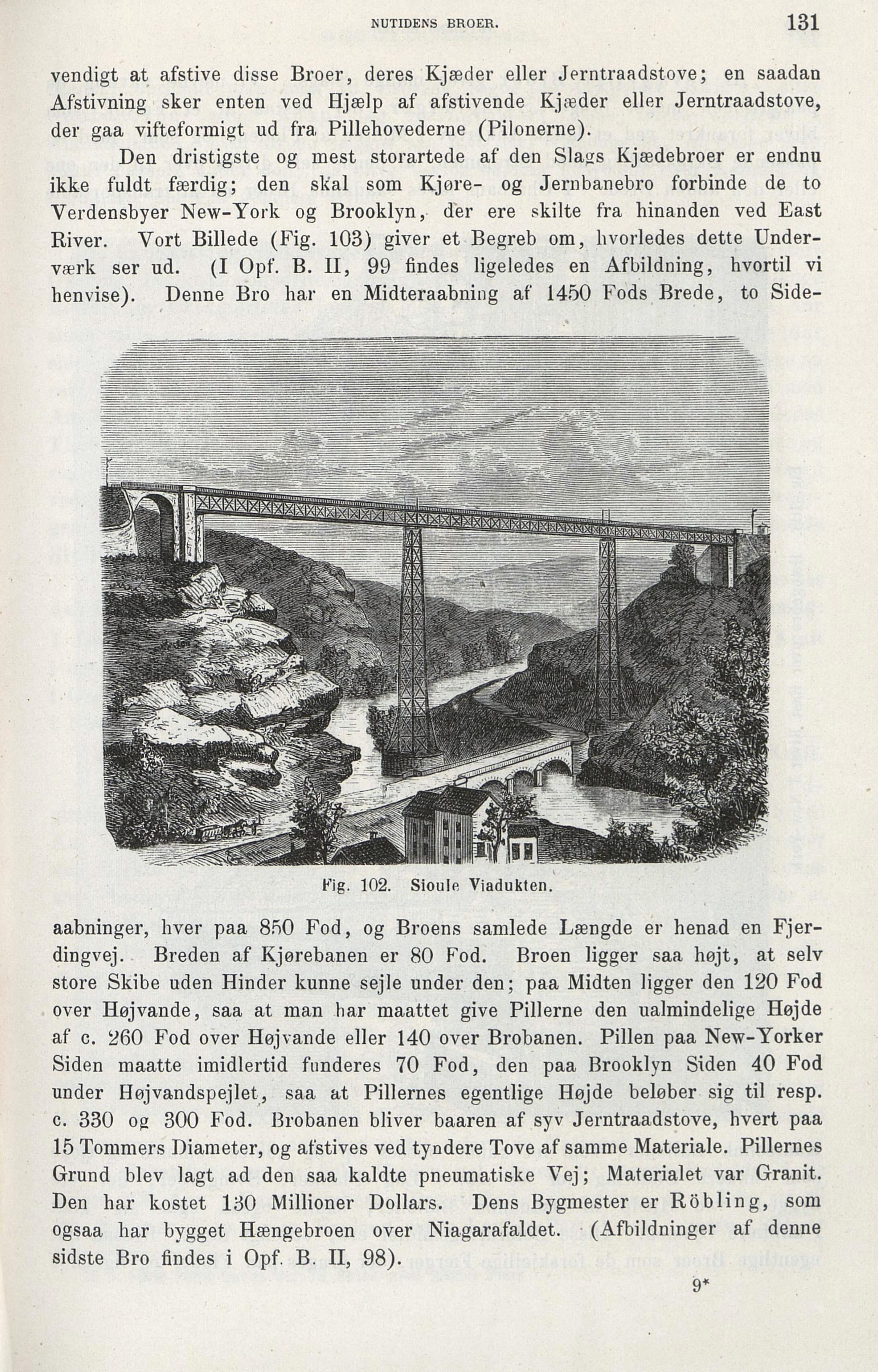

Eig. 102. Sioule Viadukten.
aabninger, hver paa 850 Fod, og Broens samlede Længde er henad en
Fjerdingvej. Breden af Kjørebanen er 80 Fod. Broen ligger saa højt, at selv
store Skibe uden Hinder kunne sejle under den; paa Midten ligger den 120 Fod
over Højvande, saa at man har maattet give Pillerne den ualmindelige Højde
af c. 260 Fod over Højvande eller 140 over Brobanen. Pillen paa New-Yorker
Siden maatte imidlertid funderes 70 Fod, den paa Brooklyn Siden 40 Fod
under Højvandspejlet, saa at Pillernes egentlige Højde beløber sig til resp.
c. 330 og 300 Fod. Brobanen bliver baaren af syv Jerntraadstove, hvert paa
15 Tommers Diameter, og afstives ved tyndere Tove af samme Materiale. Pillernes
Grund blev lagt ad den saa kaldte pneumatiske Vej; Materialet var Granit.
Den har kostet 130 Millioner Dollars. Dens Bygmester er Röbling, som
ogsaa har bygget Hængebroen over Niagarafaldet. (Afbildninger af denne
sidste Bro findes i Opf. B. II, 98).
9*
