262
DAMPKJEDLER.
en temmelig nødvendig Betingelse at have godt Fødevand, da Rørene ere
vanskelige at rense. I Almindelighed benyttes disse Rørkjedeler kun til
bevægelige Maskiner, saasom Lokomotiver, Lokomobiler og Skibsmaskiner,
men undtagelsesvis bruger man dem dog ogsaa til faste Maskiner, naar man
vil frembringe en hurtig og stærk Udvikling af Damp.

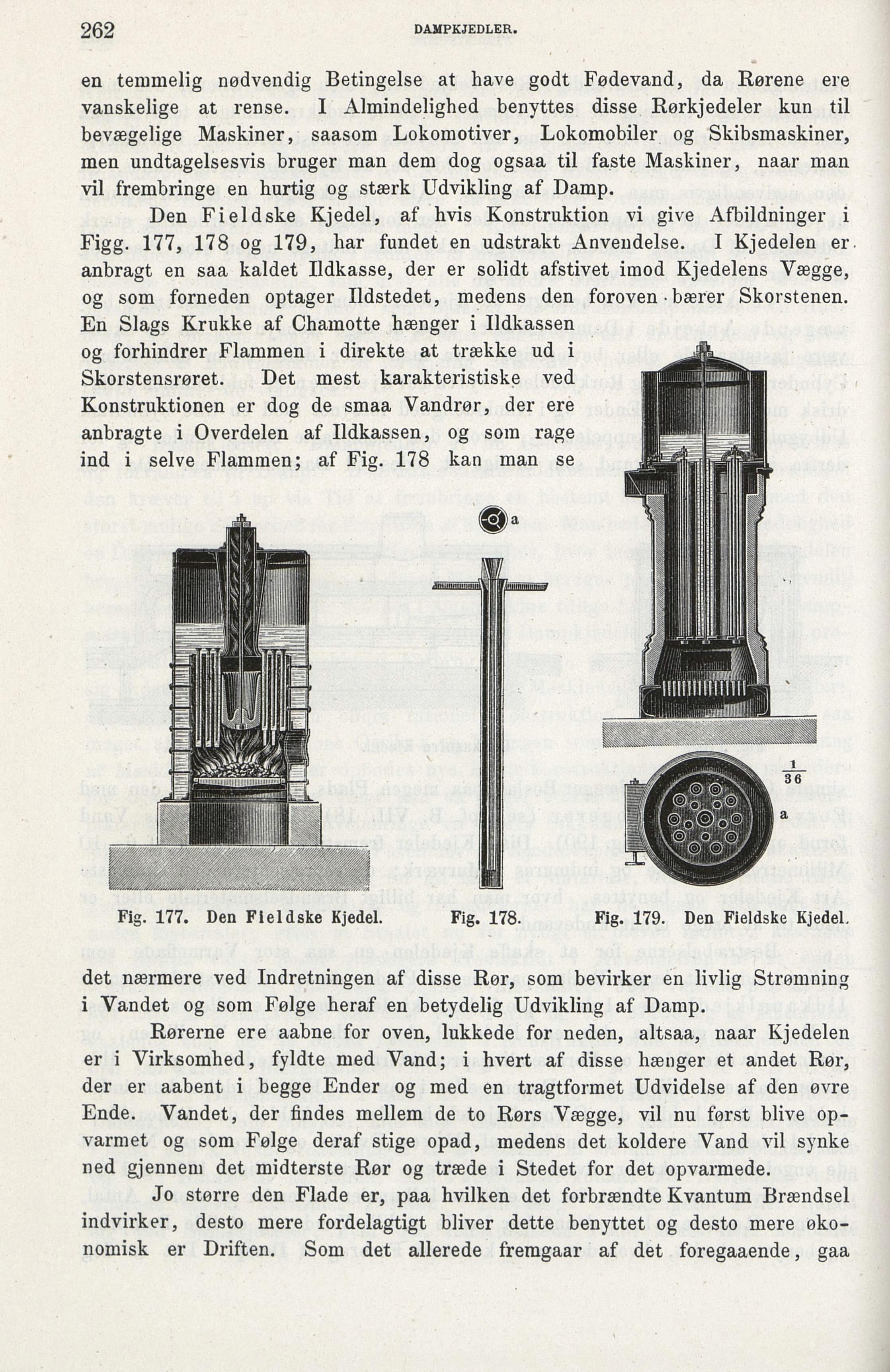

Den Fi el dske Kjedel, af hvis Konstruktion vi give Afbildninger i
Figg. 177, 178 og 179, har fundet en udstrakt Anvendelse. I Kjedelen er
anbragt en saa kaldet Ildkasse, der er solidt afstivet imod Kjedelens Vægge,
og som forneden optager Ildstedet, medens den foroven • bærer Skorstenen.
En Slags Krukke af Chamotte hænger i Ildkassen
og forhindrer Flammen i direkte at trække ud i
Skorstensrøret. Det mest karakteristiske ved
Konstruktionen er dog de smaa Vandrør, der ere
anbragte i Overdelen af Ildkassen, og som rage
ind i selve Flammen; af Fig. 178 kan man se
Fig. 179. Den Fieldske Kjedel.
Fig. 177. Den Fleldske Kjedel.
Fig. 178.
det nærmere ved Indretningen af disse Rør, som bevirker en livlig Strømning
i Vandet og som Følge heraf en betydelig Udvikling af Damp.
Rørerne ere aabne for oven, lukkede for neden, altsaa, naar Kjedelen
er i Virksomhed, fyldte med Vand; i hvert af disse hænger et andet Rør,
der er aabent i begge Ender og med en tragtformet Udvidelse af den øvre
Ende. Vandet, der findes mellem de to Rørs Vægge, vil nu først blive
opvarmet og som Følge deraf stige opad, medens det koldere Vand vil synke
ned gjennem det midterste Rør og træde i Stedet for det opvarmede.
Jo større den Flade er, paa hvilken det forbrændte Kvantum Brændsel
indvirker, desto mere fordelagtigt bliver dette benyttet og desto mere
økonomisk er Driften. Som det allerede fremgaar af det foregaaende, gaa
