ARMATUR PAA DAMPKJEDLER.
271
Fødevandsbeholderen og er forsynet med et kegleformet Endestykke E, gjennem
hvilket ikke alene det Vand, der er opsuget ved Hjælp af Dampstraalen, der
kommer ud ved C, strømmer ud, men ogsaa det, der dannes ved Fortætning
af Dampen. Det opad rettede koniske Endestykke G opfanger Vandstraalen,
der kommer fra E, og leder den gjennem Røret K, som ved Røret L staar i
i Forbindelse med Kjedelens Vandrum. Paa denne Maade fører den ved C
indstrømmende Damp, efter at være kondenseret, en Vandstraale ind i Kjedelen
ad Vejen G KL. Naar man ved at dreje paa Svinget M fører Tappen A

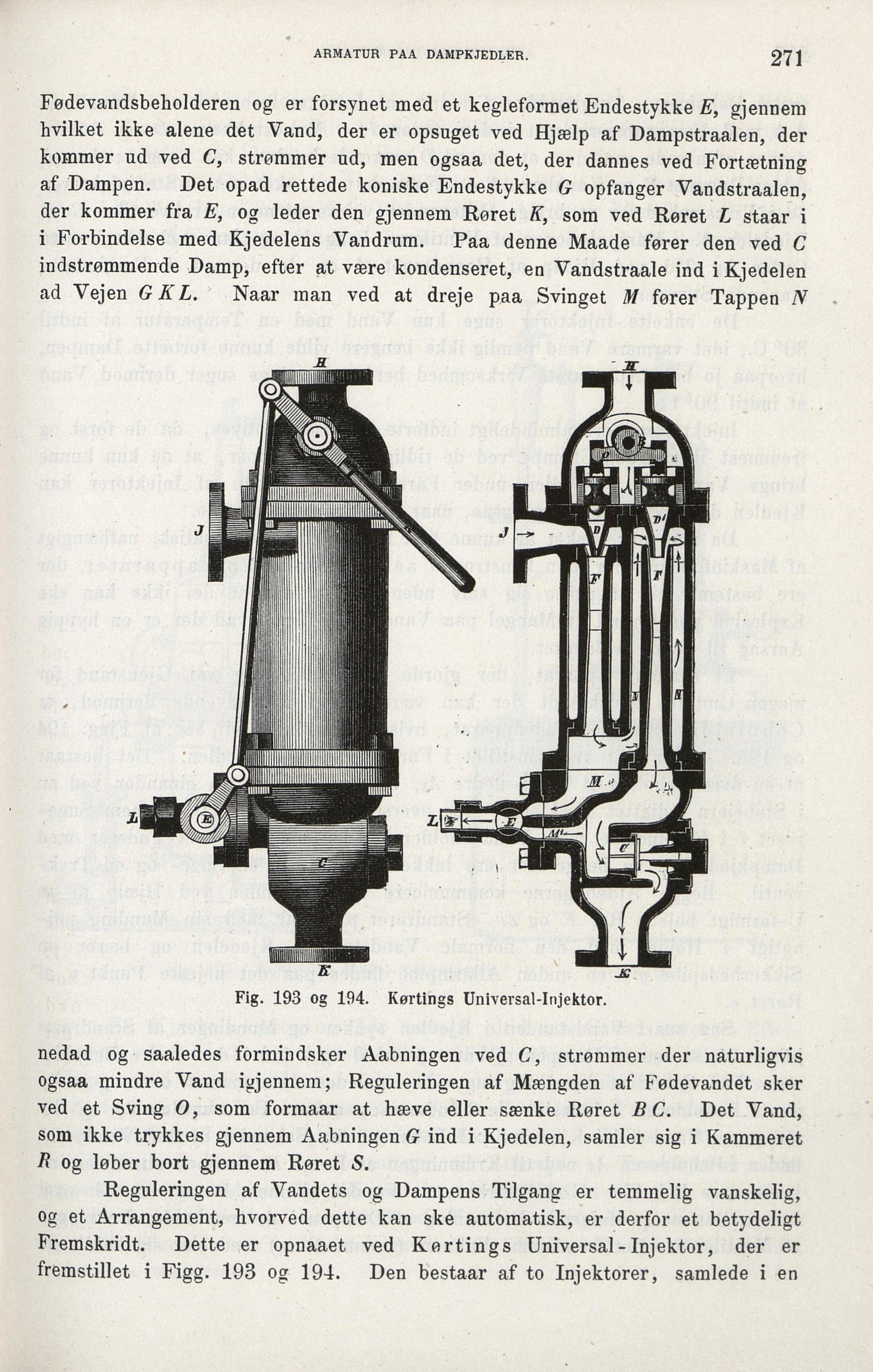

Fig. 193 og 194. Kørtings Universal-Injektor.
nedad og saaledes formindsker Aabningen ved C, strømmer der naturligvis
ogsaa mindre Vand igjennem; Reguleringen af Mængden af Fødevandet sker
ved et Sving O, som formaar at hæve eller sænke Røret B C. Det Vand,
som ikke trykkes gjennem Aabningen G ind i Kjedelen, samler sig i Kammeret
R og løber bort gjennem Røret S.
Reguleringen af Vandets og Dampens Tilgang er temmelig vanskelig,
og et Arrangement, hvorved dette kan ske automatisk, er derfor et betydeligt
Fremskridt. Dette er opnaaet ved Kørtings Universal - Injektor, der er
fremstillet i Figg. 193 og 194. Den bestaar af to Injektorer, samlede i en
