DAMPMASKINER
275
svarende Dampudgangshane bliver under hele Stemplets Gang fremad staaende
aaben, for at der ikke skal øves noget Modtryk imod dette, og bliver først
lukket, naar den ovenfor liggende Indgangshane bliver aabnet. Styreskiven
E faar, saaledes som det ses af Fig. 197 sin Bevægelse fra en Excentiik,
som er anbragt paa Svinghjulets Axe, medens de udløsende Tappe paa en
tilsvarende Maade faa deres Bevægelse fra Regulatoren, med hvilken de staa
i Forbindelse ved Stængerne H H, idet Udløsningen sker senere ved en lav
Stilling af Regulatorkuglerne end ved en høj; i første Tilfælde gaar nemlig
Maskinen for langsomt og behøver derfor mere Damp end i sidste. For at
opfange de stærke Stød, som fremkomme ved den pludselige Lukning af
Indgangshanerne er der — i Tegningen under Fundamentet — anbragt en saa
kaldet Katarakt, en Cylinder med et tætsluttende Stempel, som hindres i sin

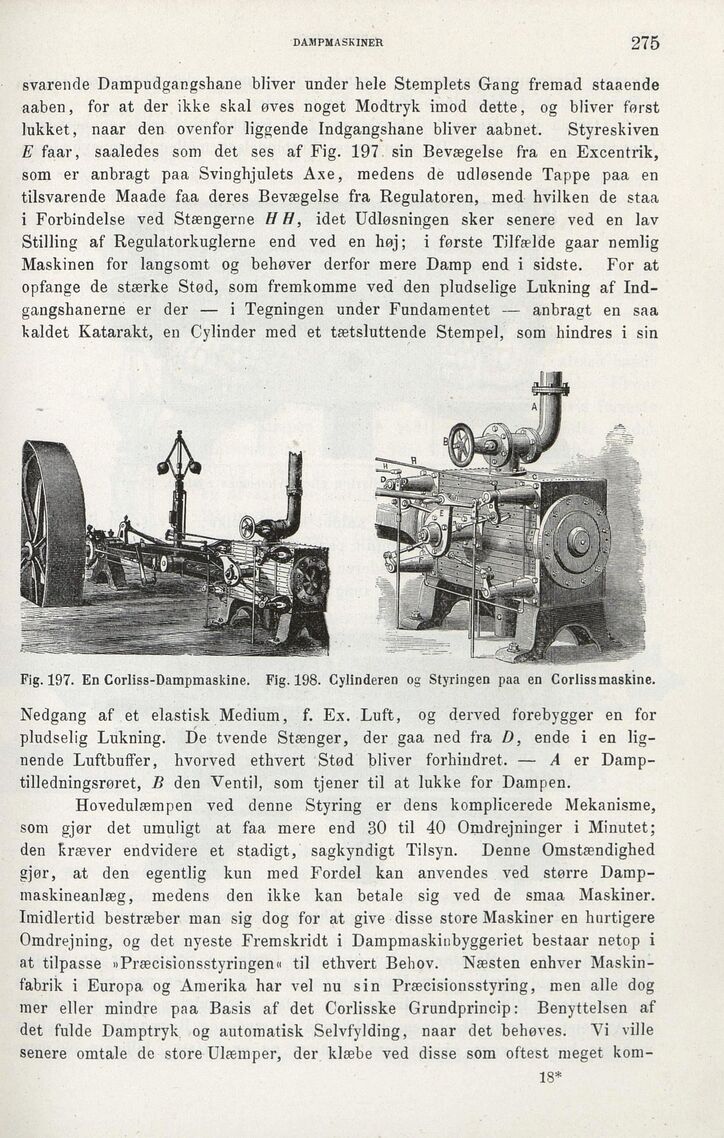

Fig. 197. En Corliss-Dampmaskine. Fig. 198. Cylinderen og Styringen paa en Corlissmaskine.
Nedgang af et elastisk Medium, f. Ex. Luft, og derved forebygger en for
pludselig Lukning. De tvende Stænger, der gaa ned fra D, ende i en
lignende Luftbuffer, hvorved ethvert Stød bliver forhindret. — A er
Damptilledningsrøret, B den Ventil, som tjener til at lukke for Dampen.
Hovedulæmpen ved denne Styring er dens komplicerede Mekanisme,
som gjør det umuligt at faa mere end 30 til 40 Omdrejninger i Minutet;
den kræver endvidere et stadigt, sagkyndigt Tilsyn. Denne Omstændighed
gjør, at den egentlig kun med Fordel kan anvendes ved større
Dampmaskineanlæg, medens den ikke kan betale sig ved de smaa Maskiner.
Imidlertid bestræber man sig dog for at give disse store Maskiner en hurtigere
Omdrejning, og det nyeste Fremskridt i Dampmaskinbyggeriet bestaar netop i
at tilpasse »Præcisionsstyringen« til ethvert Bebov. Næsten enhver
Maskinfabrik i Europa og Amerika har vel nu sin Præcisionsstyring, men alle dog
mer eller mindre paa Basis af det Corlisske Grundprincip: Benyttelsen af
det fulde Damptryk og automatisk Selvfylding, naar det behøves. Vi ville
senere omtale de store Ulæmper, der klæbe ved disse som oftest meget
kom-18*
