DAMPMASKINER.
283
Naar Dampen er benyttet i den store Cylinder, gaar den til Kondensatoren*)
for endnu her ved at frembringe et Vakuum at overføre Arbejde paa den
store Cylinders Stempel. Dampen bliver her benyttet i en Udstrækning, som
grænser til det vidunderlige. Ved Siden af Maskinen ses paa vor Afbildning
fortil Kondensatoren samt Luft- og Fødepumpen.
Vi ville nu betragte en Maskine, hvor det Woolfske Princip er anvendt
paa en ganske ejendommelig Maade ved en horisontal Maskine. Den er
konstrueret af Westphal og findes afbildet i Figg. 205 og 206. I den forholdsvis
lange Cylinder bevæger der sig tre Stempler. De to Yderstempler A og C
ere fast forbundne med hinanden ved to Tværstænger G og H, Stempelstangen a
samt den korte hule Stempelstang b og de to Stænger d og f saaledes, at
deres Bevægelse ved Hjælp af Plejlstangen E kan overføres paa
Svinghjul-axens smaa Krumtappe D. Midterstemplet ß’s Stang c gaar gjennem den hule

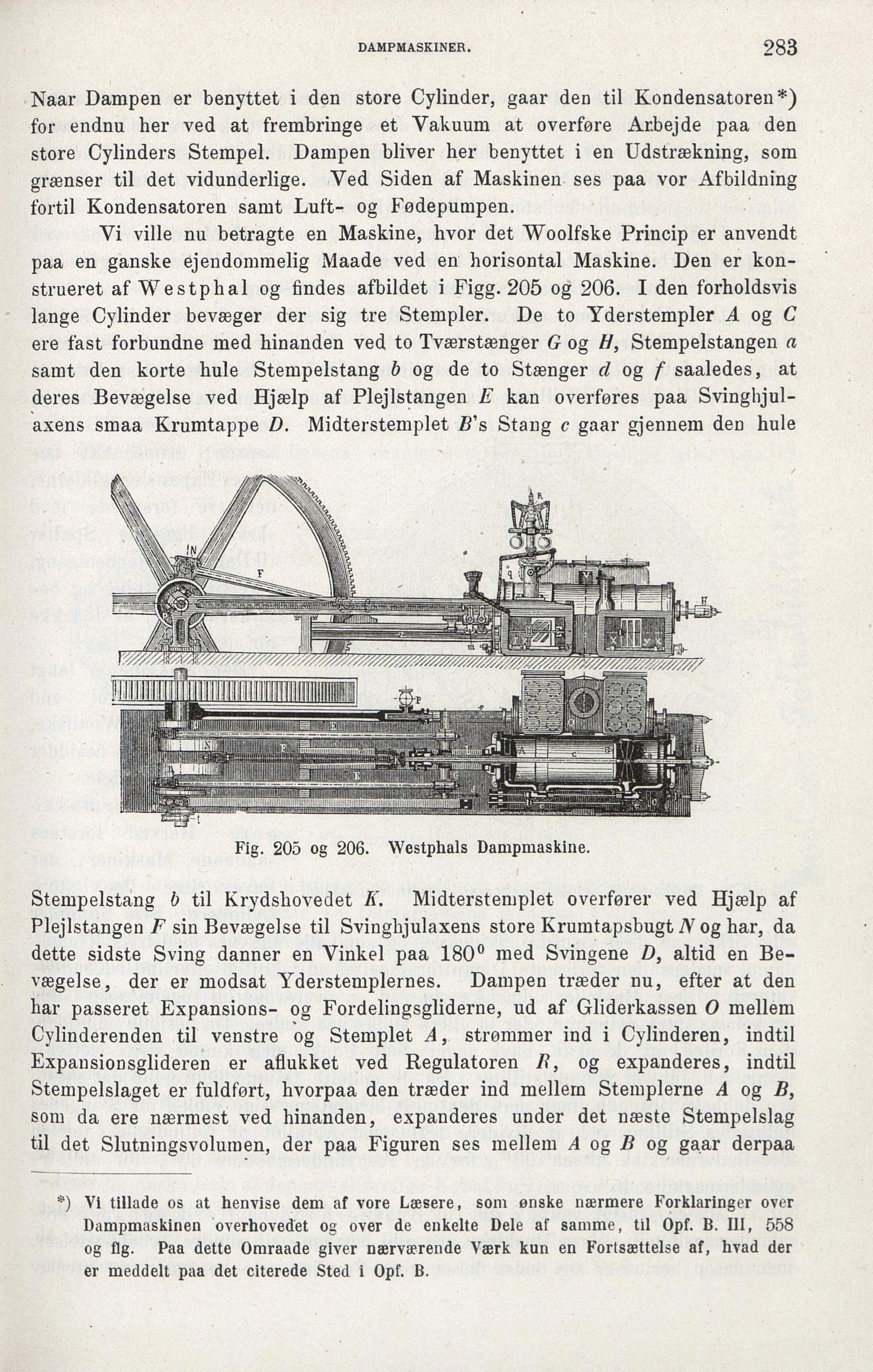

Fig. 205 og 206. Westphals Dampmaskine.
Stempelstang b til Krydshovedet K. Midterstemplet overfører ved Hjælp af
Plejlstangen F sin Bevægelse til Svinghjulaxens store Krumtapsbugt N og har, da
dette sidste Sving danner en Vinkel paa 180° med Svingene D, altid en
Bevægelse, der er modsat Yderstemplernes. Dampen træder nu, efter at den
har passeret Expansions- og Fordelingsgliderne, ud af Gliderkassen O mellem
Cylinderenden til venstre og Stemplet A, strømmer ind i Cylinderen, indtil
Expansionsglideren er aflukket ved Regulatoren B, og expanderes, indtil
Stempelslaget er fuldført, hvorpaa den træder ind mellem Stemplerne A og B,
som da ere nærmest ved hinanden, expanderes under det næste Stempelslag
til det Slutningsvolumen, der paa Figuren ses mellem A og B og gaar derpaa
*) Vi tillade os at henvise dem af vore Læsere, som ønske nærmere Forklaringer over
Dampmaskinen overhovedet og over de enkelte Dele af samme, til Opf. B. III, 558
og fig. Paa dette Omraade giver nærværende Værk kun en Fortsættelse af, hvad der
er meddelt paa det citerede Sted i Opf. B.
