PLISSÉ- (FOLDELÆGNINGS-) MASKINER.
463

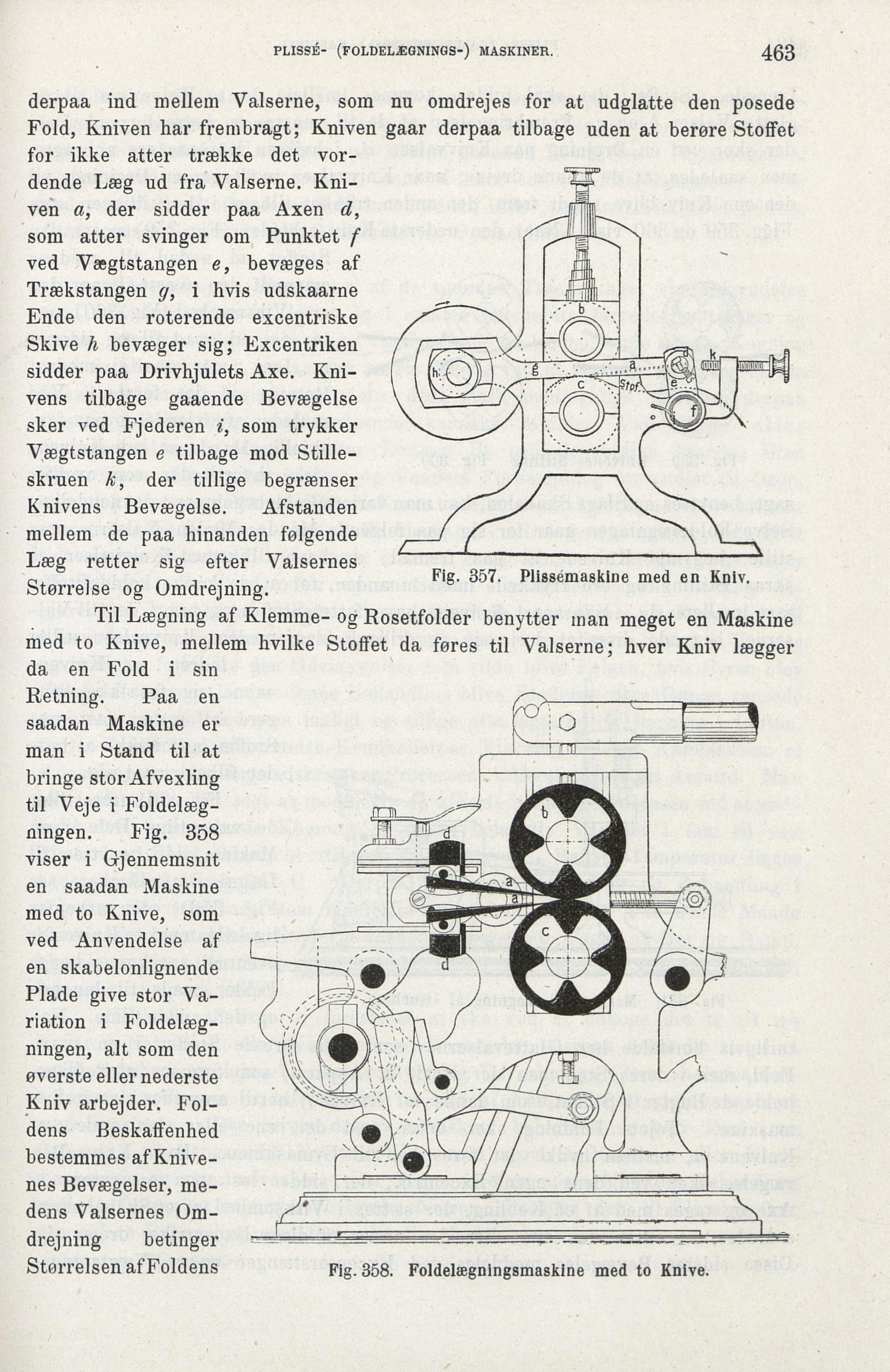

Fig. 357. Plissémaskine med en Kniv.
derpaa ind mellem Valserne, som nu omdrejes for at udglatte den posede
Fold, Kniven har frembragt; Kniven gaar derpaa tilbage uden at berøre Stoffet
for ikke atter trække det
vordende Læg ud fra Valserne.
Kniven a, der sidder paa Axen d,
som atter svinger om Punktet f
ved Vægtstangen e, bevæges af
Trækstangen g, i hvis udskaarne
Ende den roterende excentriske
Skive h bevæger sig; Excentriken
sidder paa Drivhjulets Axe.
Knivens tilbage gaaende Bevægelse
sker ved Fjederen i, som trykker
Vægtstangen e tilbage mod
Stille-skruen k, der tillige begrænser
Knivens Bevægelse. Afstanden
mellem de paa hinanden følgende
Læg retter sig efter Valsernes
Størrelse og Omdrejning.
Til Lægning af Klemme- og Rosetfolder benytter man meget en Maskine
med to Knive, mellem hvilke Stoffet da føres til Valserne; hver Kniv lægger
da en Fold i sin
Retning. Paa en
saadan Maskine er
man i Stand til at
bringe stor Afvexling
til Veje i
Foldelægningen. Fig. 358
viser i Gjennemsnit
en saadan Maskine
med to Knive, som
ved Anvendelse af
en skabelonlignende
Plade give stor
Variation i
Foldelægningen, alt som den
øverste eller nederste
Kniv arbejder.
Foldens Beskaffenhed
bestemmes af
Knivenes Bevægelser,
medens Valsernes
Omdrejning betinger
Størrelsen afFoldens
Fig. 358. Foldelægningsmaskine med to Knive.
