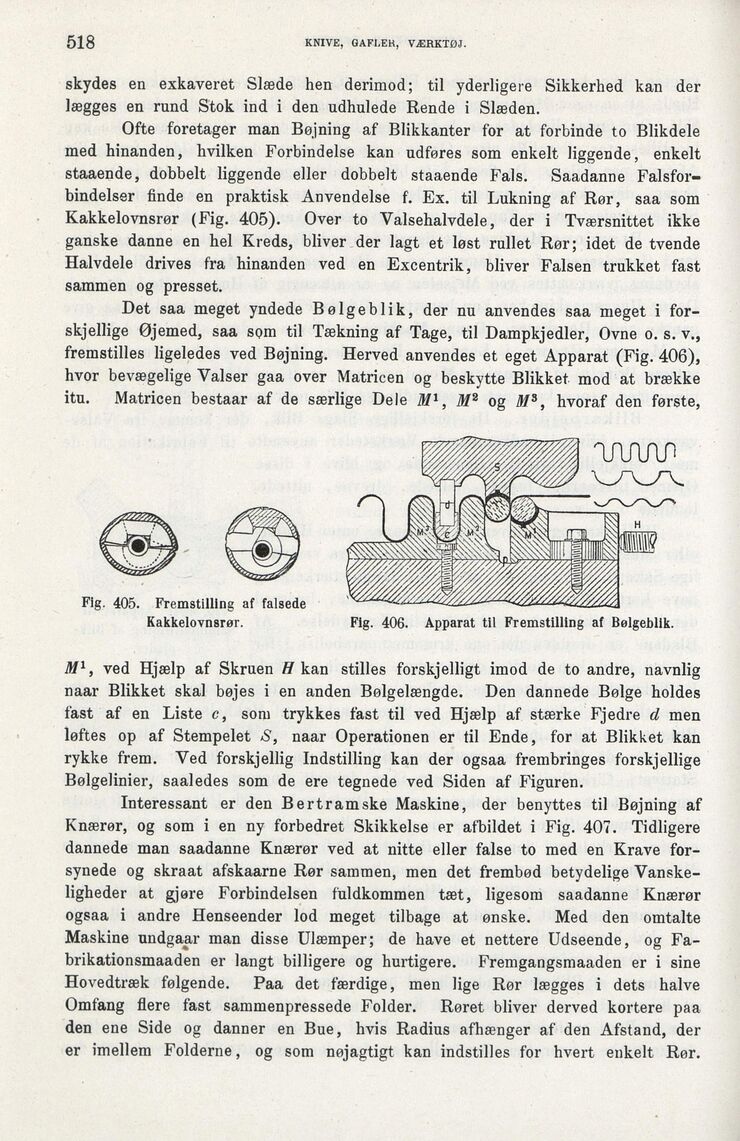

518
KNIVE, GAFLER, VÆRKTØJ.
skydes en exkaveret Slæde hen derimod; til yderligere Sikkerhed kan der
lægges en rund Stok ind i den udhulede Rende i Slæden.
Ofte foretager man Bøjning af Blikkanter for at forbinde to Blikdele
med hinanden, hvilken Forbindelse kan udføres som enkelt liggende, enkelt
staaende, dobbelt liggende eller dobbelt staaende Fals. Saadanne
Falsforbindelser finde en praktisk Anvendelse f. Ex. til Lukning af Rør, saa som
Kakkelovnsrør (Fig. 405). Over to Valsehalvdele, der i Tværsnittet ikke
ganske danne en hel Kreds, bliver der lagt et løst rullet Rør; idet de tvende
Halvdele drives fra hinanden ved en Excentrik, bliver Falsen trukket fast
sammen og presset.
Det saa meget yndede Bølgeblik, der nu anvendes saa meget i
forskjellige Øjemed, saa som til Tækning af Tage, til Dampkjedler, Ovne o. s. v.,
fremstilles ligeledes ved Bøjning. Herved anvendes et eget Apparat (Fig. 406),
hvor bevægelige Valser gaa over Matricen og beskytte Blikket mod at brække
itu. Matricen bestaar af de særlige Dele M1, M2 og Ms, hvoraf den første,
Fig. 405. Fremstilling af falsede
Kakkelovnsrør.
Fig. 406. Apparat til Fremstilling af Bølgeblik.
M1, ved Hjælp af Skruen H kan stilles forskjelligt imod de to andre, navnlig
naar Blikket skal bøjes i en anden Bølgelængde. Den dannede Bølge holdes
fast af en Liste c, som trykkes fast til ved Hjælp af stærke Fjedre d men
løftes op af Stempelet S, naar Operationen er til Ende, for at Blikket kan
rykke frem. Ved forskjellig Indstilling kan der ogsaa frembringes forskjellige
Bølgelinier, saaledes som de ere tegnede ved Siden af Figuren.
Interessant er den Bertramske Maskine, dei’ benyttes til Bøjning af
Knærør, og som i en ny forbedret Skikkelse er afbildet i Fig. 407. Tidligere
dannede man saadanne Knærør ved at nitte eller false to med en Krave
forsynede og skraat afskaarne Rør sammen, men det frembød betydelige
Vanskeligheder at gjøre Forbindelsen fuldkommen tæt, ligesom saadanne Knærør
ogsaa i andre Henseender lod meget tilbage at ønske. Med den omtalte
Maskine undgaar man disse ülæmper; de have et nettere Udseende, og
Fa-brikationsmaaden er langt billigere og hurtigere. Fremgangsmaaden er i sine
Hovedtræk følgende. Paa det færdige, men lige Rør lægges i dets halve
Omfang flere fast sammenpressede Folder. Røret bliver derved kortere paa
den ene Side og danner en Bue, hvis Radius afhænger af den Afstand,
deler imellem Folderne, og som nøjagtigt kan indstilles for hvert enkelt Rør.
