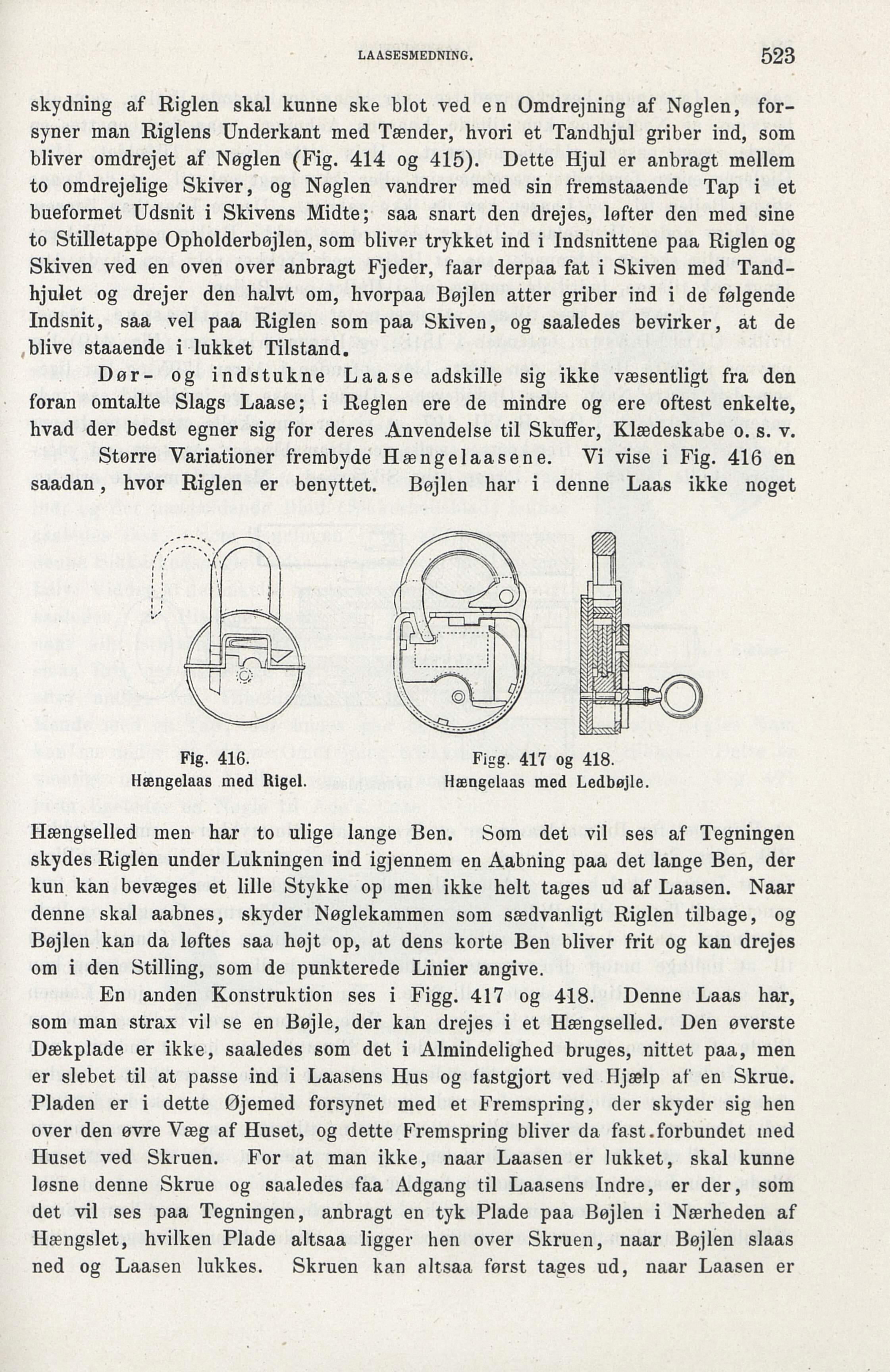

LAA.SESMEDNING.
523
skydning af Riglen skal kunne ske blot ved en Omdrejning af Nøglen,
forsyner man Riglens Underkant med Tænder, hvori et Tandhjul griber ind, som
bliver omdrejet af Nøglen (Fig. 414 og 415). Dette Hjul er anbragt mellem
to omdrejelige Skiver, og Nøglen vandrer med sin fremstaaende Tap i et
bueformet Udsnit i Skivens Midte; saa snart den drejes, løfter den med sine
to Stilletappe Opholderbøjlen, som bliver trykket ind i Indsnittene paa Riglen og
Skiven ved en oven over anbragt Fjeder, faar derpaa fat i Skiven med
Tandhjulet og drejer den halvt om, hvorpaa Bøjlen atter griber ind i de følgende
Indsnit, saa vel paa Riglen som paa Skiven, og saaledes bevirker, at de
blive staaende i lukket Tilstand.
Dør- og indstukne Laase adskille sig ikke væsentligt fra den
foran omtalte Slags Laase; i Reglen ere de mindre og ere oftest enkelte,
hvad der bedst egner sig for deres Anvendelse til Skuffer, Klædeskabe o. s. v.
Større Variationer frembyde Hængelaasene. Vi vise i Fig. 416 en
saadan, hvor Riglen er benyttet. Bøjlen har i denne Laas ikke noget
Fig. 416.
Hængelaas med Rigel.
Figg. 417 og 418.
Hængelaas med Ledbøjle.
Hængselled men har to ulige lange Ben. Som det vil ses af Tegningen
skydes Riglen under Lukningen ind igjennem en Aabning paa det lange Ben, der
kun kan bevæges et lille Stykke op men ikke helt tages ud af Laasen. Naar
denne skal aabnes, skyder Nøglekammen som sædvanligt Riglen tilbage, og
Bøjlen kan da løftes saa højt op, at dens korte Ben bliver frit og kan drejes
om i den Stilling, som de punkterede Linier angive.
En anden Konstruktion ses i Figg. 417 og 418. Denne Laas har,
som man strax vil se en Bøjle, der kan drejes i et Hængselled. Den øverste
Dækplade er ikke, saaledes som det i Almindelighed bruges, nittet paa, men
er slebet til at passe ind i Laasens Hus og fastgjort ved Hjælp af en Skrue.
Pladen er i dette Øjemed forsynet med et Fremspring, der skyder sig hen
over den øvre Væg af Huset, og dette Fremspring bliver da fast.forbundet med
Huset ved Skruen. For at man ikke, naar Laasen er lukket, skal kunne
løsne denne Skrue og saaledes faa Adgang til Laasens Indre, er der, som
det vil ses paa Tegningen, anbragt en tyk Plade paa Bøjlen i Nærheden af
Hængslet, hvilken Plade altsaa ligger hen over Skruen, naar Bøjlen slaas
ned og Laasen lukkes. Skruen kan altsaa først tages ud, naar Laasen er
