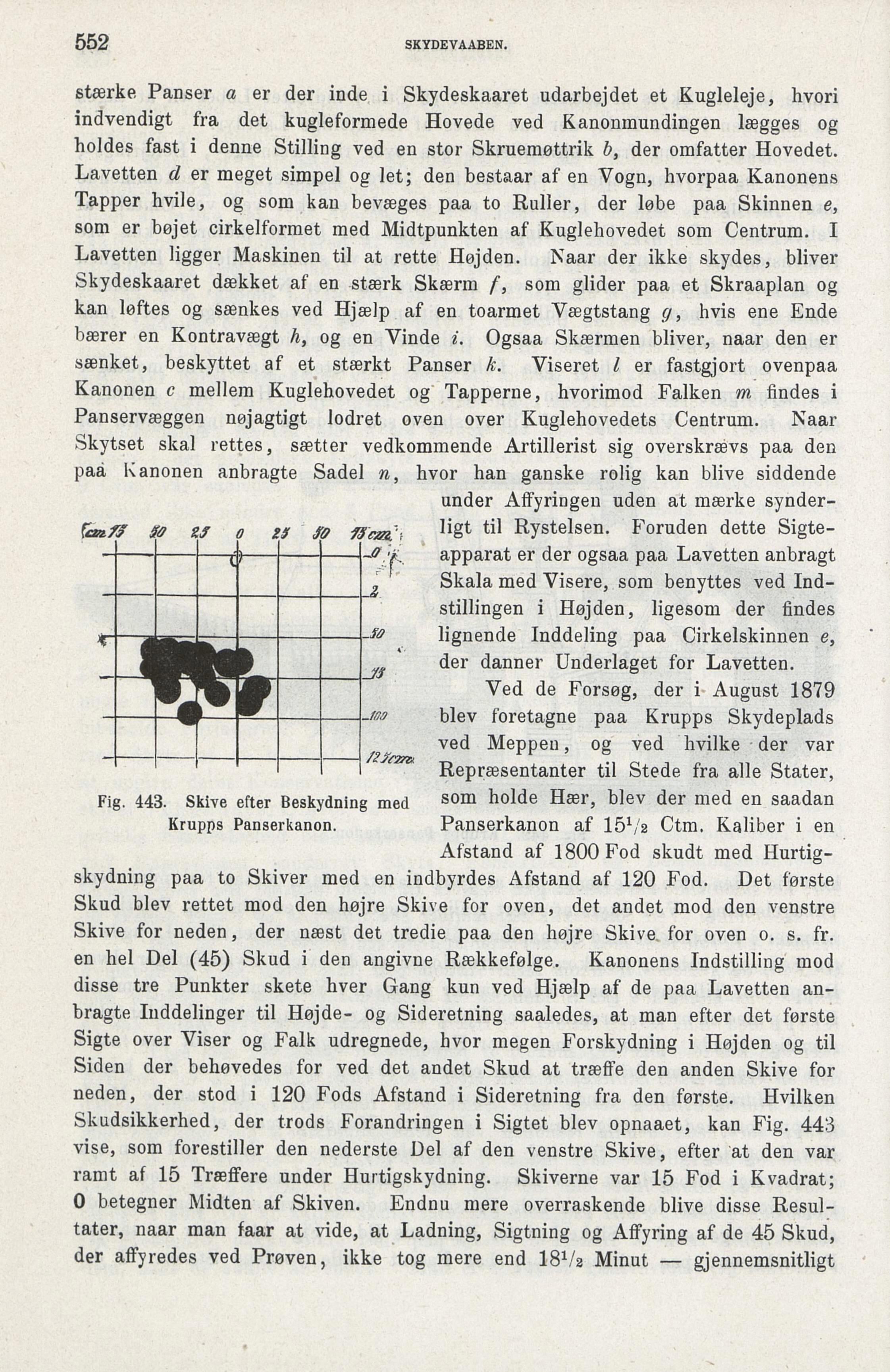

552
SKYDEVAABEN.
stærke Panser a er der inde i Skydeskaaret udarbejdet et Kugleleje, hvori
indvendigt fra det kugleformede Hovede ved Kanonmundingen lægges og
holdes fast i denne Stilling ved en stor Skruemøttrik b, der omfatter Hovedet.
Lavetten d er meget simpel og let; den bestaar af en Vogn, hvorpaa Kanonens
Tapper hvile, og som kan bevæges paa to Ruller, der løbe paa Skinnen e,
som er bøjet cirkelformet med Midtpunkten af Kuglehovedet som Centrum. I
Lavetten ligger Maskinen til at rette Højden. Naar der ikke skydes, bliver
Skydeskaaret dækket af en stærk Skærm f, som glider paa et Skraaplan og
kan løftes og sænkes ved Hjælp af en toarmet Vægtstang g, hvis ene Ende
bærer en Kontravægt h, og en Vinde i. Ogsaa Skærmen bliver, naar den er
sænket, beskyttet af et stærkt Panser k. Viseret l er fastgjort ovenpaa
Kanonen c mellem Kuglehovedet og Tapperne, hvorimod Falken m findes i
Panservæggen nøjagtigt lodret oven over Kuglehovedets Centrum. Naar
Skytset skal rettes, sætter vedkommende Artillerist sig overskrævs paa den
paà Kanonen anbragte Sadel n, hvor han ganske rolig kan blive siddende
under Affyringen uden at mærke
synderligt til Rystelsen. Foruden dette
Sigte-apparat er der ogsaa paa Lavetten anbragt
Skala med Visere, som benyttes ved
Indstillingen i Højden, ligesom der findes
lignende Inddeling paa Cirkelskinnen e,
der danner Underlaget for Lavetten.
Ved de Forsøg, der i August 1879
blev foretagne paa Krupps Skydeplads
ved Meppen, og ved hvilke der var
Repræsentanter til Stede fra alle Stater,
som holde Hær, blev der med en saadan
Panserkanon af 15V2 Ctm. Kaliber i en
Afstand af 1800 Fod skudt med
Hurtig
skydning paa to Skiver med en indbyrdes Afstand af 120 Fod. Det første
Skud blev rettet mod den højre Skive for oven, det andet mod den venstre
Skive for neden, der næst det tredie paa den højre Skive for oven o. s. fr.
en hel Del (45) Skud i den angivne Rækkefølge. Kanonens Indstilling mod
disse tre Punkter skete hver Gang kun ved Hjælp af de paa Lavetten
anbragte Inddelinger til Højde- og Sideretning saaledes, at man efter det første
Sigte over Viser og Falk udregnede, hvor megen Forskydning i Højden og til
Siden der behøvedes for ved det andet Skud at træffe den anden Skive for
neden, der stod i 120 Fods Afstand i Sideretning fra den første. Hvilken
Skudsikkerhed, der trods Forandringen i Sigtet blev opnaaet, kan Fig. 443
vise, som forestiller den nederste Del af den venstre Skive, efter at den var
ramt af 15 Træffere under Hurtigskydning. Skiverne var 15 Fod i Kvadrat;
0 betegner Midten af Skiven. Endnu mere overraskende blive disse
Resultater, naar man faar at vide, at Ladning, Sigtning og Affyring af de 45 Skud,
der affyredes ved Prøven, ikke tog mere end I8V2 Minut — gjennemsnitligt
Fig. 443. Skive efter Beskydning med
Krupps Panserkanon.
