46
CYKLER

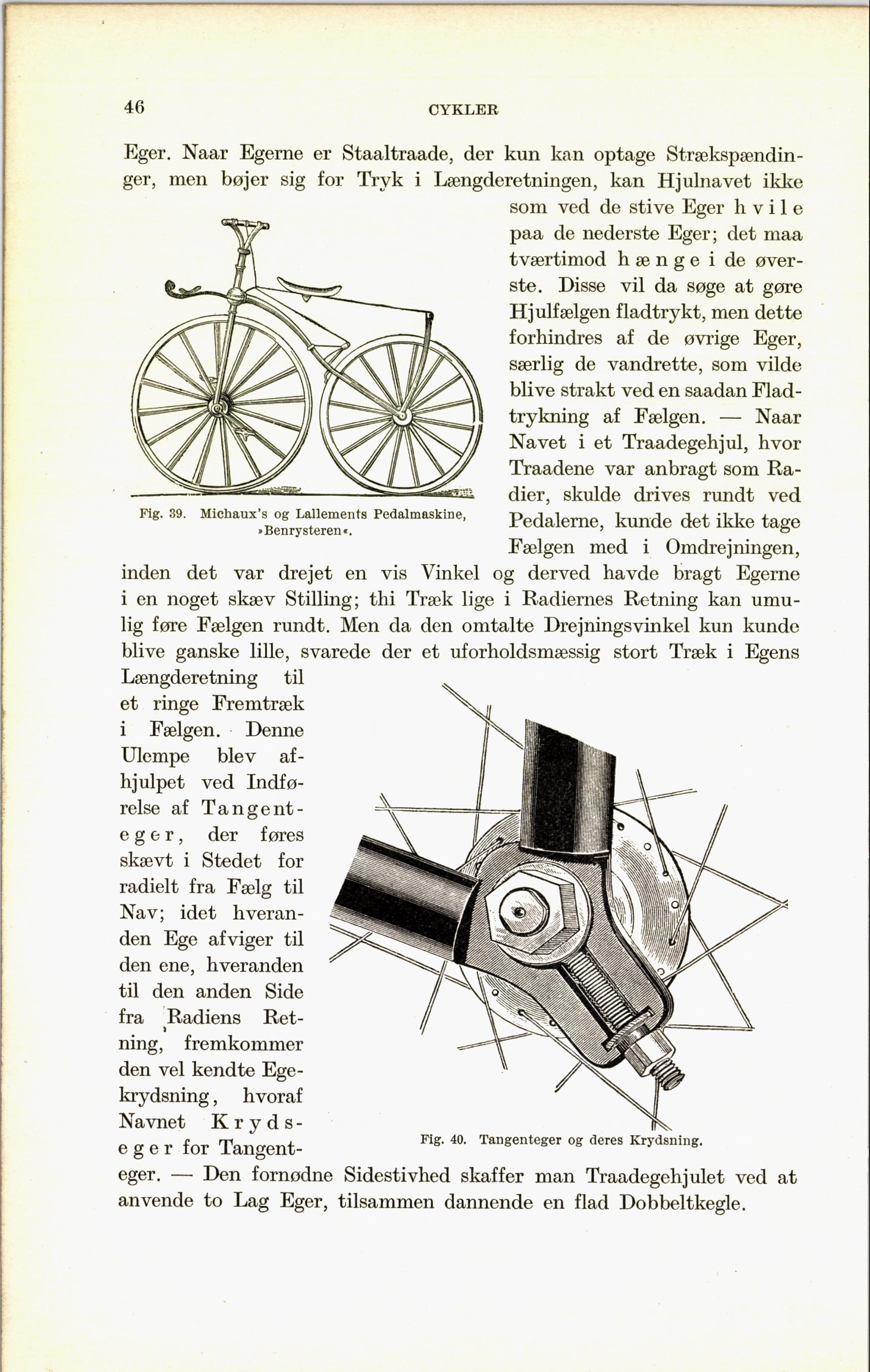

Fig. 39. Michaux’s og Lallements Pedalmaskine,
»Benrysteren«.
Fig. 40. Tangenteger og deres Krydsning.
Eger. Naar Egerne er Staaltraade, der kun kan optage
Strækspændinger, men bøjer sig for Tryk i Længderetningen, kan Hjulnavet ikke
som ved de stive Eger hvile
paa de nederste Eger; det maa
tværtimod hænge i de
øverste. Disse vil da søge at gøre
Hjulfælgen fladtrykt, men dette
forhindres af de øvrige Eger,
særlig de vandrette, som vilde
blive strakt ved en saadan
Fladtrykning af Fælgen. — Naar
Navet i et Traadegehjul, hvor
Traadene var anbragt som
Radier, skulde drives rundt ved
Pedalerne, kunde det ikke tage
Fælgen med i Omdrejningen,
inden det var drejet en vis Vinkel og derved havde bragt Egerne
i en noget skæv Stilling; thi Træk lige i Radiernes Retning kan
umulig føre Fælgen rundt. Men da den omtalte Drejnings vinkel kun kunde
blive ganske lille, svarede der et uforholdsmæssig stort Træk i Egens
Længderetning til
et ringe Fremtræk
i Fælgen. Denne
Ulempe blev
afhjulpet ved
Indførelse af
Tangenteger, der føres
skævt i Stedet for
radielt fra Fælg til
Nav; idet
hveranden Ege afviger til
den ene, hveranden
til den anden Side
fra Radiens
Retning, fremkommer
den vel kendte
Ege-krydsning, hvoraf
Navnet
Krydseger for
Tangent
eger. — Den fornødne Sidestivhed skaffer man Traadegehjulet ved at
anvende to Lag Eger, tilsammen dannende en flad Dobbeltkegle.
