26
MED AARER OG SEJL

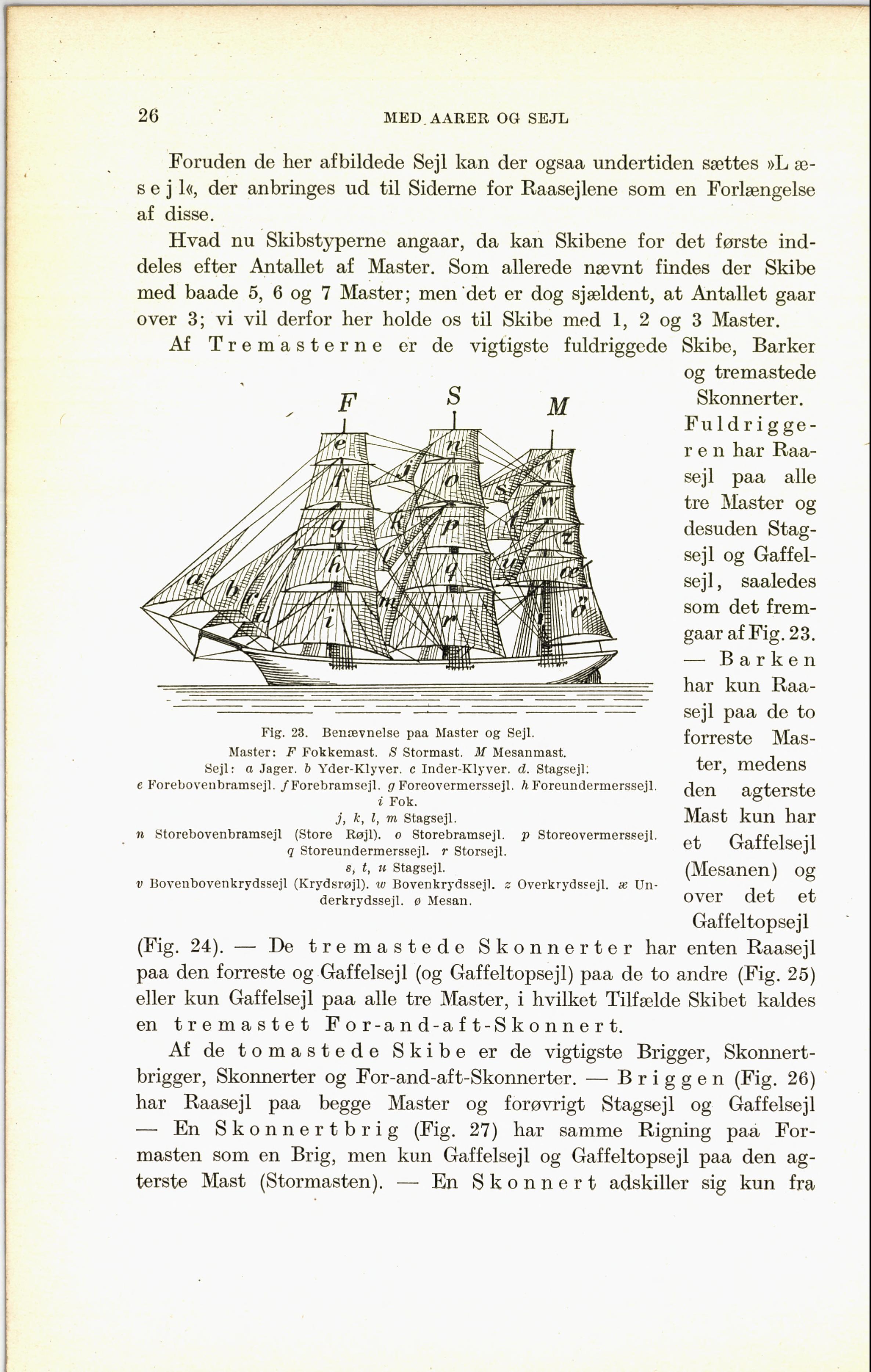

Fig. 23. Benævnelse paa Master og Sejl.
Master: F Fokkemast. S Stormast. M Mesanmast.
Sejl: a Jager, b Yder-Klyver. c Inder-Klyver. d. Stagsejl:
e Forebovenbramsejl. /Forebramsejl. g Foreovermerssejl. h Foreundermerssejl.
i Fok.
j, k, l, m Stagsejl.
n Storebovenbramsejl (Store Røjl). o Storebramsejl. p Storeovermerssejl.
q Storeundermerssejl. r Storsejl.
s, t, u Stagsejl.
v Bovenbovenkrydssejl (Krydsrøjl). w Bovenkrydssejl. z Overkrydssejl. æ
Un-derkrydssejl. o Mesan.
Foruden de her afbildede Sejl kan der ogsaa undertiden sættes »L
æ-s e j 1«, der anbringes ud til Siderne for Raasejlene som en Forlængelse
af disse.
Hvad nu Skibstyperne angaar, da kan Skibene for det første
inddeles efter Antallet af Master. Som allerede nævnt findes der Skibe
med baade 5, 6 og 7 Master; men det er dog sjældent, at Antallet gaar
over 3; vi vil derfor her holde os til Skibe med 1, 2 og 3 Master.
Af Tremasterne er de vigtigste fuldriggede Skibe, Barker
og tremastede
Skonnerter.
[-Fuldriggeren-]
{+Fuldrigge-
ren+} har
Raa-sejl paa alle
tre Master og
desuden
Stagsejl og
Gaffelsejl , saaledes
som det
frem-gaar af Fig. 23.
— Barken
har kun
Raa-sejl paa de to
forreste
Master, medens
den agterste
Mast kun har
et Gaffelsejl
(Mesanen) og
over det et
Gaffel topsejl
(Fig. 24). — De tremastede Skonnerter har enten Raasejl
paa den forreste og Gaffelsejl (og Gaffeltopsejl) paa de to andre (Fig. 25)
eller kun Gaffelsejl paa alle tre Master, i hvilket Tilfælde Skibet kaldes
en tremastet For-and-af t-Skonnert.
Af de tomastede Skibe er de vigtigste Brigger,
Skonnertbrigger, Skonnerter og For-and-aft-Skonnerter. — Briggen (Fig. 26)
har Raasejl paa begge Master og forøvrigt Stagsejl og Gaffelsejl
— En Skonnertbrig (Fig. 27) har samme Rigning paa
Formasten som en Brig, men kun Gaffelsejl og Gaffeltopsejl paa den
agterste Mast (Stormasten). — En Skonnert adskiller sig kun fra
