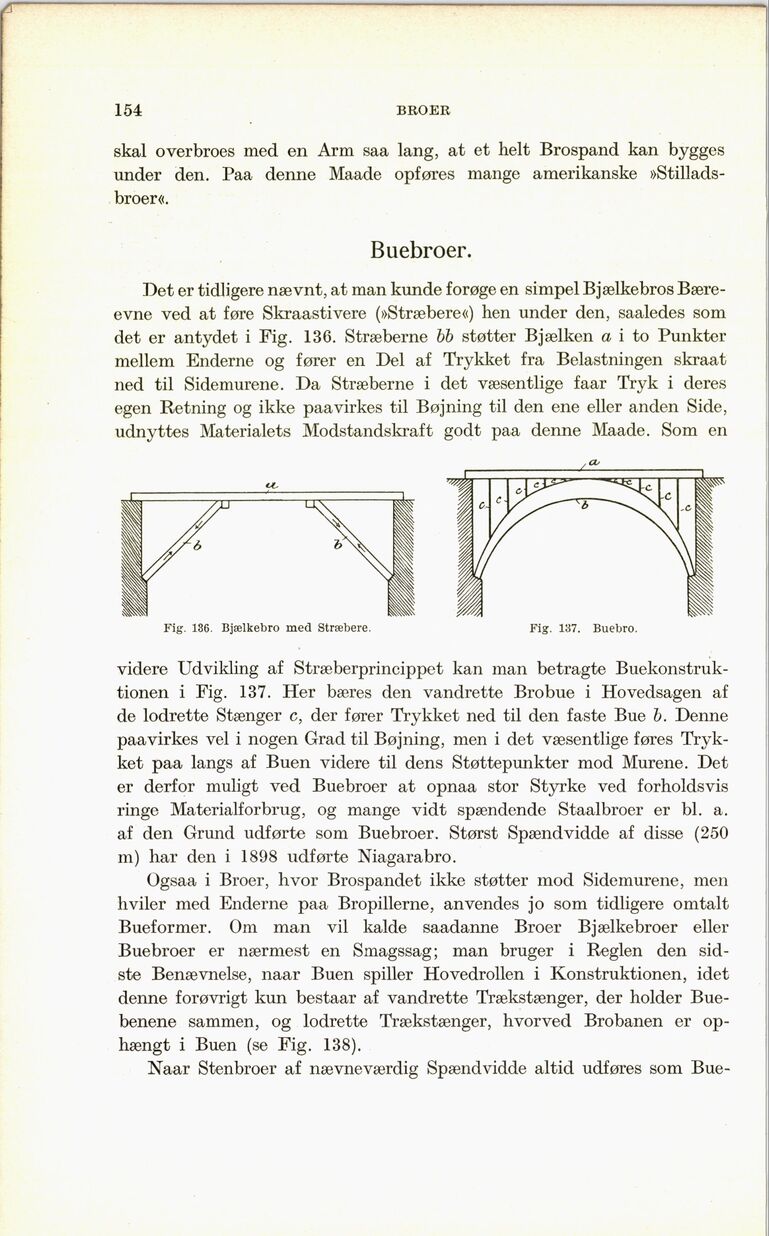

154
BROER
skal overbroes med en Arm saa lang, at et helt Brospand kan bygges
under den. Paa denne Maade opføres mange amerikanske
»Stilladsbroer«.
Buebroer.
Det er tidligere nævnt, at man kunde forøge en simpel Bjælkebros
Bæreevne ved at føre Skraastivere (»Stræbere«) hen under den, saaledes som
det er antydet i Fig. 136. Stræberne bb støtter Bjælken a i to Punkter
mellem Enderne og fører en Del af Trykket fra Belastningen skraat
ned til Sidemurene. Da Stræberne i det væsentlige faar Tryk i deres
egen Retning og ikke paavirkes til Bøjning til den ene eller anden Side,
udnyttes Materialets Modstandskraft godt paa denne Maade. Som en
Fig. 136. Bjælkebro med Stræbere. Fig. 137. Buebro.
videre Udvikling af Stræberprincippet kan man betragte
Buekonstruktionen i Fig. 137. Her bæres den vandrette Brobue i Hovedsagen af
de lodrette Stænger c, der fører Trykket ned til den faste Bue b. Denne
paavirkes vel i nogen Grad til Bøjning, men i det væsentlige føres
Trykket paa langs af Buen videre til dens Støttepunkter mod Murene. Det
er derfor muligt ved Buebroer at opnaa stor Styrke ved forholdsvis
ringe Materialforbrug, og mange vidt spændende Staalbroer er bl. a.
af den Grund udførte som Buebroer. Størst Spændvidde af disse (250
m) har den i 1898 udførte Niagarabro.
Ogsaa i Broer, hvor Brospandet ikke støtter mod Sidemurene, men
hviler med Enderne paa Bropillerne, anvendes jo som tidligere omtalt
Bueformer. Om man vil kalde saadanne Broer Bjælkebroer eller
Buebroer er nærmest en Smagssag; man bruger i Reglen den
sidste Benævnelse, naar Buen spiller Hovedrollen i Konstruktionen, idet
denne forøvrigt kun bestaar af vandrette Trækstænger, der holder
Buebenene sammen, og lodrette Trækstænger, hvorved Brobanen er
ophængt i Buen (se Fig. 138).
Naar Stenbroer af nævneværdig Spændvidde altid udføres som Bue-
