18
LØFTNING AF BYRDER
bag Bladets øvre Del afgiver Støttepunkt, Saks, Knibtang og
Nøddeknækker, hvor to Vægtstænger er drejelige om en fælles Aksel, og
Vinden eller Spillet, hvor der foregaar fuldstændig Omdrejning om en Akse.

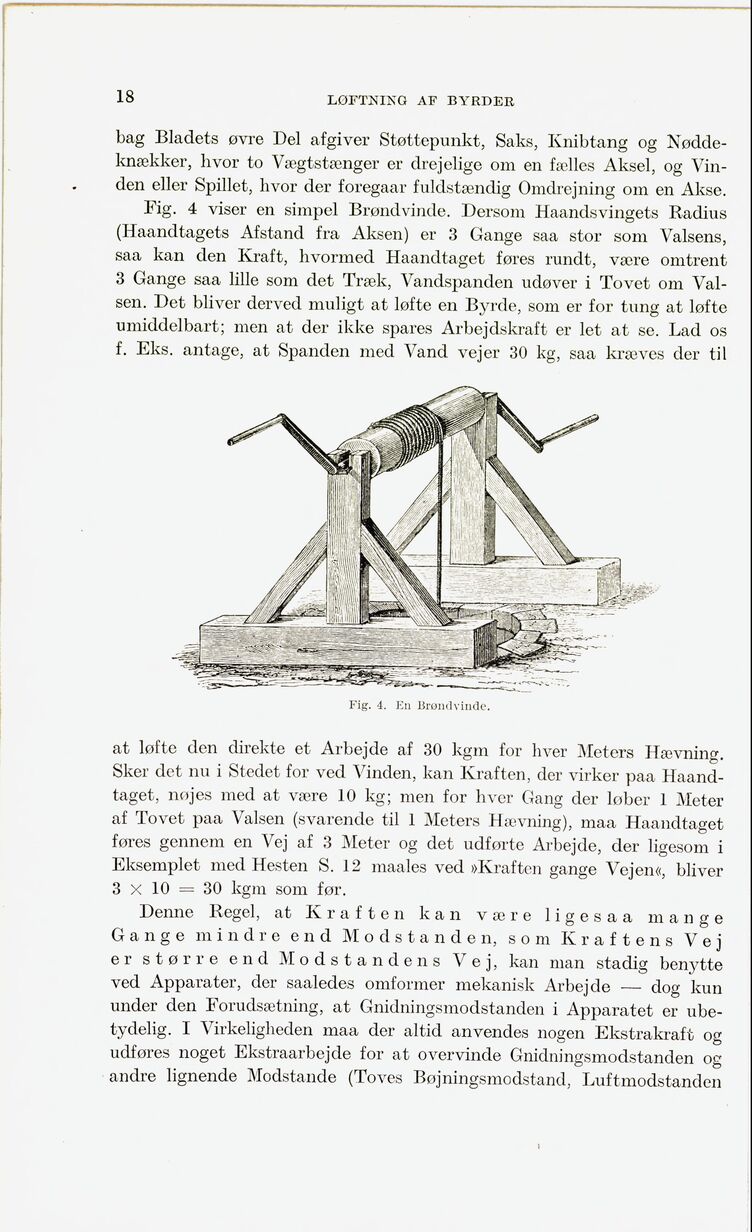

Fig. 4 viser en simpel Brøndvinde. Dersom Haandsvingets Radius
(Haandtagets Afstand fra Aksen) er 3 Gange saa stor som Valsens,
saa kan den Kraft, hvormed Haandtaget føres rundt, være omtrent
3 Gange saa lille som det Træk, Vandspanden udøver i Tovet om
Valsen. Det bliver derved muligt at løfte en Byrde, som er for tung at løfte
umiddelbart; men at der ikke spares Arbejdskraft er let at se. Lad os
f. Eks. antage, at Spanden med Vand vejer 30 kg, saa kræves der til
at løfte den direkte et Arbejde af 30 kgm for hver Meters Hævning.
Sker det nu i Stedet for ved Vinden, kan Kraften, der virker paa
Haandtaget, nøjes med at være 10 kg; men for hver Gang der løber 1 Meter
af Tovet paa Valsen (svarende til 1 Meters Hævning), maa Haandtaget
føres gennem en Vej af 3 Meter og det udførte Arbejde, der ligesom i
Eksemplet med Hesten S. 12 maales ved »Kraften gange Vejen«, bliver
3 X 10 = 30 kgm som før.
Denne Regel, at Kraften kan være 1 i g e s a a mange
Gange mindre end M o d s t a n d e n, som Kraftens Vej
er større end Modstandens Vej, kan man stadig benytte
ved Apparater, der saaledes omformer mekanisk Arbejde — dog kun
under den Forudsætning, at Gnidningsmodstanden i Apparatet er
ubetydelig. I Virkeligheden maa der altid anvendes nogen Ekstrakraft og
udføres noget Ekstraarbejde for at overvinde Gnidningsmodstanden og
andre lignende Modstande (Toves Bøjningsmodstand, Luftmodstanden
Fig. 4. En Brøndvinde.
