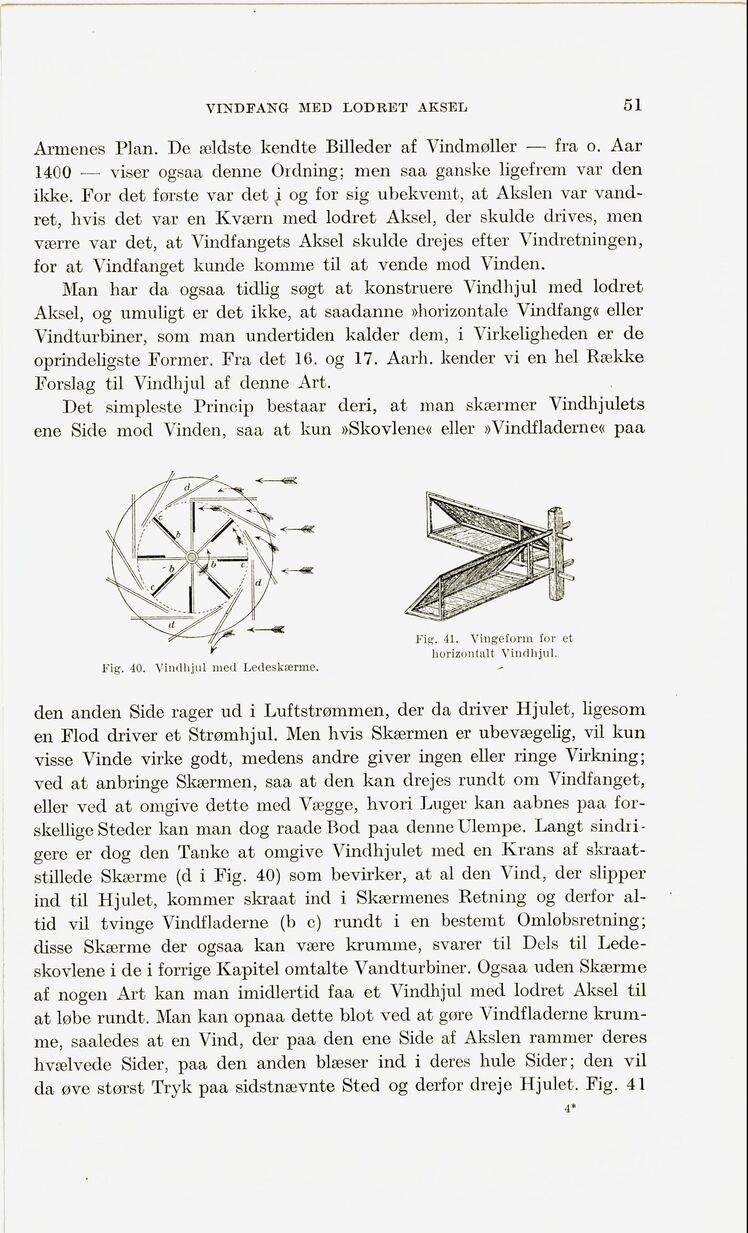

VINDFANG MED LODRET AKSEL
51
Armenes Plan. De ældste kendte Billeder af Vindmøller — fra o. Aar
1400 •— viser ogsaa denne Ordning; men saa ganske ligefrem var den
ikke. Por det første var det i og for sig ubekvemt, at Akslen var
vandret, hvis det var en Kværn med lodret Aksel, der skulde drives, men
værre var det, at Vindfangets Aksel skulde drejes efter Vindretningen,
for at Vindfanget kunde komme til at vende mod Vinden.
Man har da ogsaa tidlig søgt at konstruere Vindhjul med lodret
Aksel, og umuligt er det ikke, at saadanne »horizontale Vindfang« eller
Vindturbiner, som man undertiden kalder dem, i Virkeligheden er de
oprindeligste Former. Fra det 16. og 17. Aarh. kender vi en hel Række
Forslag til Vindhjul af denne Art.
Det simpleste Princip bestaar deri, at man skærmer Vindhjulets
ene Side mod Vinden, saa at kun »Skovlene« eller »Vindfladerne« paa
Fig. 40. Vindhjul med Ledeskærme.
Fig. 41. Vingeform for et
horizontalt Vindhjul.
den anden Side rager ud i Luftstrømmen, der da driver Hjulet, ligesom
en Flod driver et Strømhjul. Men hvis Skærmen er ubevægelig, vil kun
visse Vinde virke godt, medens andre giver ingen eller ringe Virkning;
ved at anbringe Skærmen, saa at den kan drejes rundt om Vindfanget,
eller ved at omgive dette med Vægge, hvori Luger kan aabnes paa
forskellige Steder kan man dog raade Bod paa denne Ulempe. Langt
sindrigere er dog den Tanke at omgive Vindhjulet med en Krans af
skraat-stillede Skærme (d i Fig. 40) som bevirker, at al den Vind, der slipper
ind til Hjulet, kommer skraat ind i Skærmenes Retning og derfor
altid vil tvinge Vindfladerne (b c) rundt i en bestemt Omlobsretning;
disse Skærme der ogsaa kan være krumme, svarer til Dels til
Ledeskovlene i de i forrige Kapitel omtalte Vandturbiner. Ogsaa uden Skærme
af nogen Art kan man imidlertid faa et Vindhjul med lodret Aksel til
at løbe rundt. Man kan opnaa dette blot ved at gøre Vindfladerne
krumme, saaledes at en Vind, der paa den ene Side af Akslen rammer deres
hvælvede Sider, paa den anden blæser ind i deres hule Sider; den vil
da øve størst Tryk paa sidstnævnte Sted og derfor dreje H julet. Fig. 41
