EKSPANSION
101
i 1858 opfundet Dampstraalepumpe eller Injektor, hvor
en Dampstraale fra Kedlen baade suger Vand op og driver det ind i
Kedlen.
Naar man først lader Glideren lukke for Dampstrømningen, idet
Stemplet naar Enden af Cylindren, saa vil man paa dette Tidspunkt
have Cylinderen fyldt af Damp, hvis Tryk og Temperatur ikke er meget
lavere end Kedeldampens. Dampen er med andre Ord i høj Grad
virkedygtig, og ved nu at aabne den Vej til Kondensatoren (eller den ydre
Luft), bortødsler man en stor Mængde brugbar Arbejdskraft. Dette

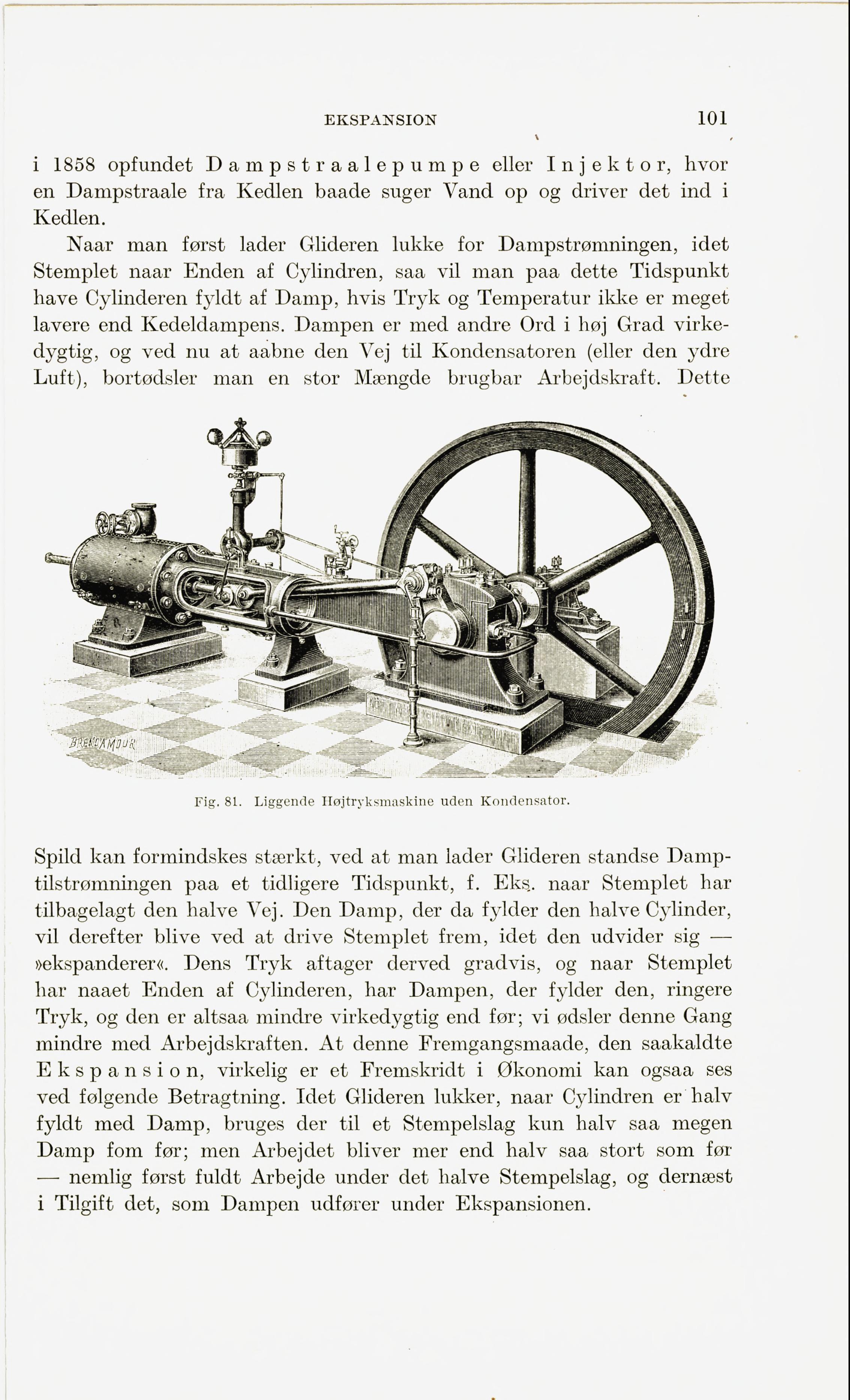

Fig. 81. Liggende Iløjtryksmaskine uden Kondensator.
Spild kan formindskes stærkt, ved at man lader Glideren standse
Damp-tilstrømningen paa et tidligere Tidspunkt, f. Eks.. naar Stemplet har
tilbagelagt den halve Vej. Den Damp, der da fylder den halve Cylinder,
vil derefter blive ved at drive Stemplet frem, idet den udvider sig —
»ekspanderer«. Dens Tryk aftager derved gradvis, og naar Stemplet
har naaet Enden af Cylinderen, har Dampen, der fylder den, ringere
Tryk, og den er altsaa mindre virkedygtig end før; vi ødsler denne Gang
mindre med Arbejdskraften. At denne Fremgangsmaade, den saakaldte
Ekspansion, virkelig er et Fremskridt i Økonomi kan ogsaa ses
ved følgende Betragtning. Idet Glideren lukker, naar Cylindren er halv
fyldt med Damp, bruges der til et Stempelslag kun halv saa megen
Damp fom før; men Arbejdet bliver mer end halv saa stort som før
— nemlig først fuldt Arbejde under det halve Stempelslag, og dernæst
i Tilgift det, som Dampen udfører under Ekspansionen.
