130
MAALING AF LÆNGDER

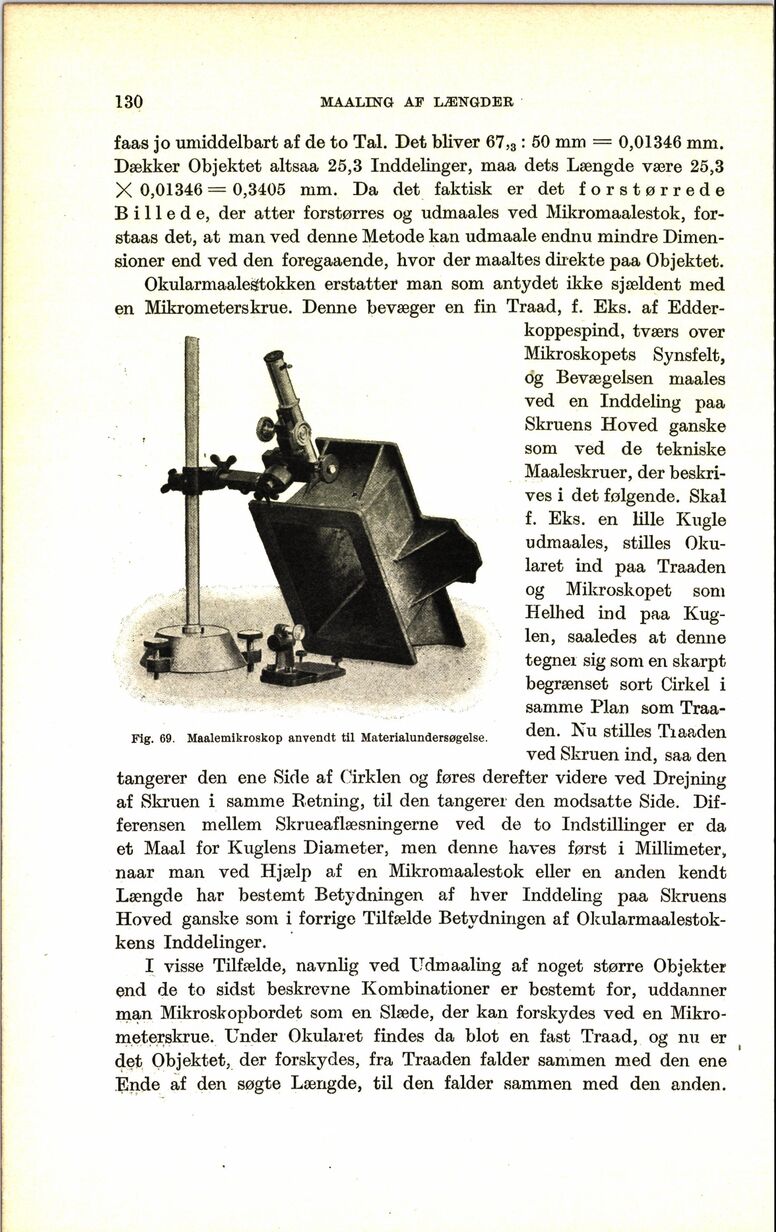

Fig. 69. Maalemikroskop anvendt til Materialundersøgelse.
faas jo umiddelbart af de to Tal. Det bliver 67,3: 50 mm = 0,01346 mm.
Dækker Objektet altsaa 25,3 Inddelinger, maa dets Længde være 25,3
X 0,01346 = 0,3405 mm. Da det faktisk er det forstørrede
Billede, der atter forstørres og udmaales ved Mikromaalestok,
for-staas det, at man ved denne Metode kan udmaale endnu mindre
Dimensioner end ved den foregaaende, hvor der maaltes direkte paa Objektet.
Okularmaalegtokken erstatter man som antydet ikke sjældent med
en Mikrometerskrue. Denne bevæger en fin Traad, f. Eks. af
Edderkoppespind, tværs over
Mikroskopets Synsfelt,
og Bevægelsen maales
ved en Inddeling paa
Skruens Hoved ganske
som ved de tekniske
Maaleskruer, der
beskrives i det følgende. Skal
f. Eks. en lille Kugle
udmaales, stilles
Okularet ind paa Traaden
og Mikroskopet som
Helhed ind paa
Kuglen, saaledes at denne
tegnei sig som en skarpt
begrænset sort Cirkel i
samme Plan som
Traaden. Nu stilles Traaden
ved Skruen ind, saa den
tangerer den ene Side af Cirklen og føres derefter videre ved Drejning
af Skruen i samme Retning, til den tangerer den modsatte Side.
Differensen mellem Skrueaflæsningerne ved de to Indstillinger er da
et Maal for Kuglens Diameter, men denne haves først i Millimeter,
naar man ved Hjælp af en Mikromaalestok eller en anden kendt
Længde har bestemt Betydningen af hver Inddeling paa Skruens
Hoved ganske som i forrige Tilfælde Betydningen af
Okularmaalestok-kens Inddelinger.
I visse Tilfælde, navnlig ved Udmaaling af noget større Objekter
end de to sidst beskrevne Kombinationer er bestemt for, uddanner
man Mikroskopbordet som en Slæde, der kan forskydes ved en
Mikrometerskrue. Under Okularet findes da blot en fast Traad, og nu er
det Objektet, der forskydes, fra Traaden falder sammen med den ene
Ende af den søgte Længde, til den falder sammen med den anden.
