MAALESKRUER
135
Endnu større Nøjagtighed end ved »Skydelæren kan man opnaa
ved Maaleskruen. Fig. 77 viser en saadan Skrue af simpel
Konstruktion. 8 er Skruen med Møttrik i Forstærkningen 3/ af Staalbøjlen J.
H er Skruens Hoved uddannet som et Rør, der omslutter
Foilængeisen R af Møttriken. Paa den skraat afslebne Kant er afsat en Deling
gerne paa 50 Streger. Idet Skruegangshøjden svarende til denne
Deling er % mm, kommer en Drejning paa en Inddeling til at betyde
en Forskydning af Skruen paa 1/50 af % mm = Vioo mm. Drejningen
aflæses imod den faste Nullinie N ridset paa R. Det hele Antal
Milli-metre — eller det hele Antal Omdrejninger — tælles op ved Hjælp af
de langs N ridsede Tværstreger. Naar Skruen er drejet frem, saa den
hærdede og gerne planslebne Ende C af den netop rører Modfladen B,
skal man paa H aflæse 0. Man vil da, naar Skruegangshøjden virkelig

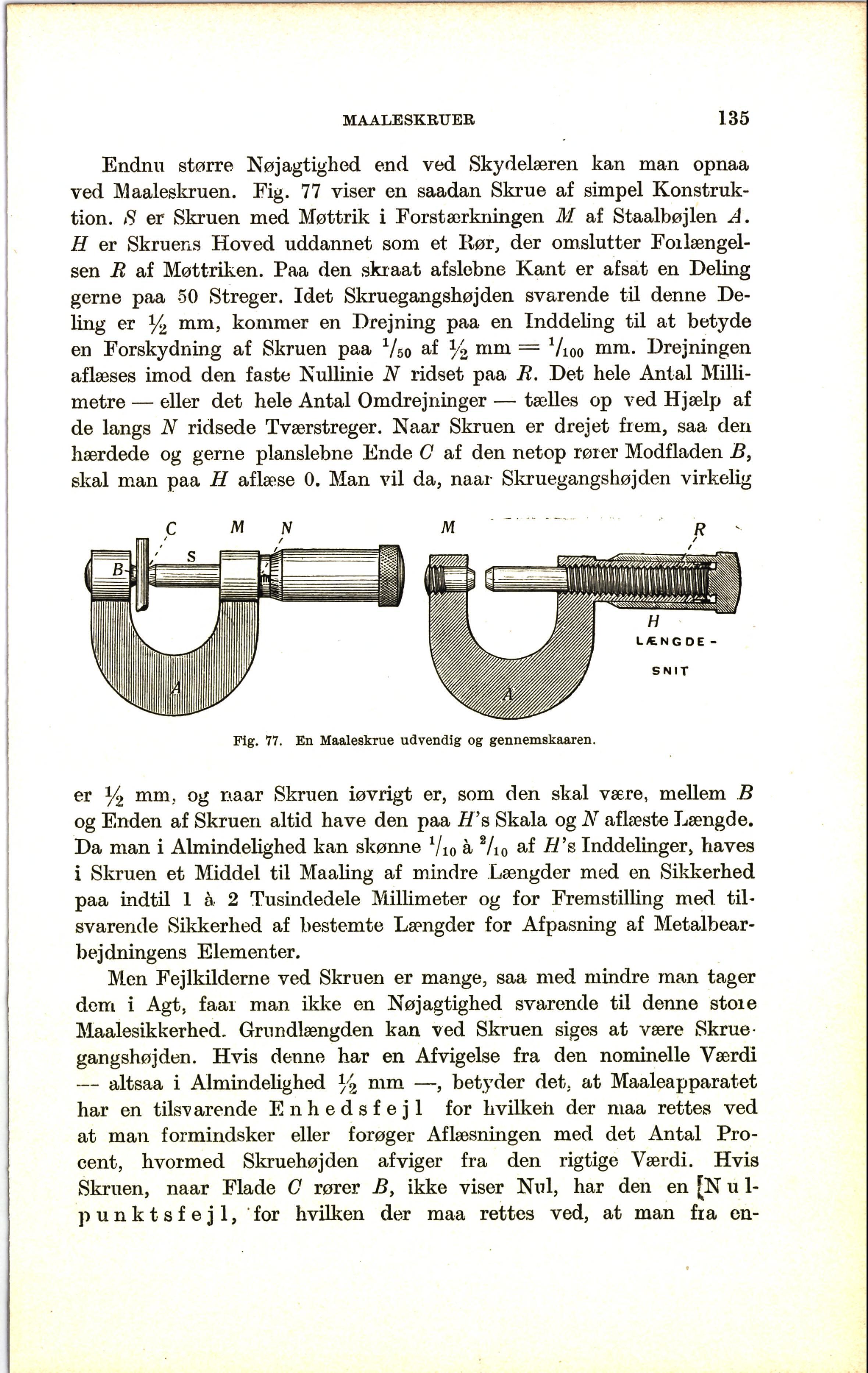

Fig. 77. En Maaleskrue udvendig og gennemskaaren.
er % mm, naar Skruen iøvrigt er, som den skal være, mellem B
og Enden af Skruen altid have den paa H’s Skala og N aflæste Længde.
Da man i Almindelighed kan skønne 7io à 2/i0 af IV s Inddelinger, haves
i Skruen et Middel til Maaling af mindre Længder med en Sikkerhed
paa indtil 1 à 2 Tusindedele Millimeter og for Fremstilling med
tilsvarende Sikkerhed af bestemte Længder for Afpasning af
Metalbearbejdningens Elementer.
Men Fejlkilderne ved Skruen er mange, saa med mindre man tager
dem i Agt, faai man ikke en Nøjagtighed svarende til denne stoie
Maalesikkerhed. Grundlængden kan ved Skruen siges at være
Skruegangshøjden. Hvis denne har en Afvigelse fra den nominelle Værdi
— altsaa i Almindelighed yz mm —, betyder det, at Maaleapparatet
har en tilsvarende Enhedsfejl for hvilkeh der maa rettes ved
at man formindsker eller forøger Aflæsningen med det Antal
Procent, hvormed Skruehøjden afviger fra den rigtige Værdi. Hvis
Skruen, naar Flade C rører B, ikke viser Nul, har den en [N u
1-punktsfejl, for hvilken der maa rettes ved, at man fia
en
