MAALESKRUER
137
føie Skruen ud over den ønskede Stilling og tilbage til den ved en
Drejning til modsat Side. Fladen B er i Fig. 78 forskydelig. Hvis
Skruen ikke viser Nul, naar de to Flader B og C rører hinanden, kan
man fjerne Afvigelsen, altsaa Nulpunktsfejlen, ved en ringe
Forskydning af B. Ved den i Figuren viste Skrue er Modfladen imidlertid
gjort forskydelig nærmest for at kunne fordoble Maaleomraadet. Til

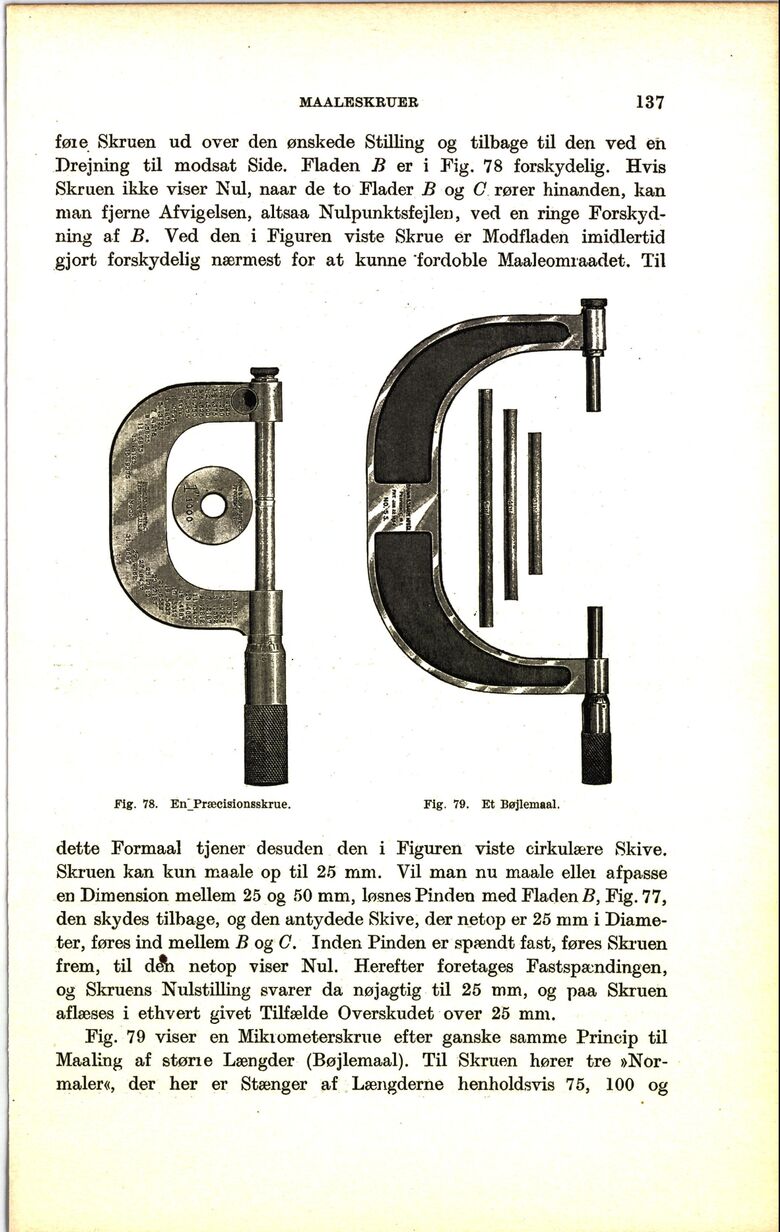

Fig. 78. En^Præcisionsskrue.
Fig. 79. Et Bøjlemaal.
dette Formaal tjener desuden den i Figuren viste cirkulære Skive.
Skruen kan kun maale op til 25 mm. Vil man nu maale eller afpasse
en Dimension mellem 25 og 50 mm, løsnes Pinden med Fladen B, Fig. 77,
den skydes tilbage, og den antydede Skive, der netop er 25 mm i
Diameter, føres ind mellem B og C. Inden Pinden er spændt fast, føres Skruen
frem, til dÄr netop viser Nul. Herefter foretages Fastspændingen,
og Skruens Nulstilling svarer da nøjagtig til 25 mm, og paa Skruen
aflæses i ethvert givet Tilfælde Overskudet over 25 mm.
Fig. 79 viser en Mikiometerskrue efter ganske samme Princip til
Maaling af støne Længder (Bøjlemaal). Til Skruen hører tre
»Normaler«, der her er Stænger af Længderne henholdsvis 75, 100 og
