70
BYGGESTOFFER
i Stilling, naar Pladen støbes, og til at fordele Belastningen mere jævnt.
Naar Pladen er understøttet langs alle fire Sider, og der ikke er stor
Forskel paa Længde og Bredde, vil man i Reglen lægge Bærej ærn i
begge Retninger. Pladen kaldes da krydsarmeret.
Som man ser, er Jærnindlægget anbragt nærmest Pladens
Underflade. Bette beror paa, at naar Pladen bøjes ved Belastning,
sammentrykkes de øvre og strækkes de nedre Dele, og da Betonen som før
nævnt kan modst aa Trykspændinger, men ikke Trækspændinger,
behøves der intet Jærn i den øvre, men derimod i den nedre Del af
Pladen. Skønt saadanne Plader kaldes Monierplader, er det dog Wayss,
der først har udført dem rigtig; da Monier i Berlin saa, hvorledes de
blev lavet, vilde han belære Wayss og hans Arbejdere om, at Ind-

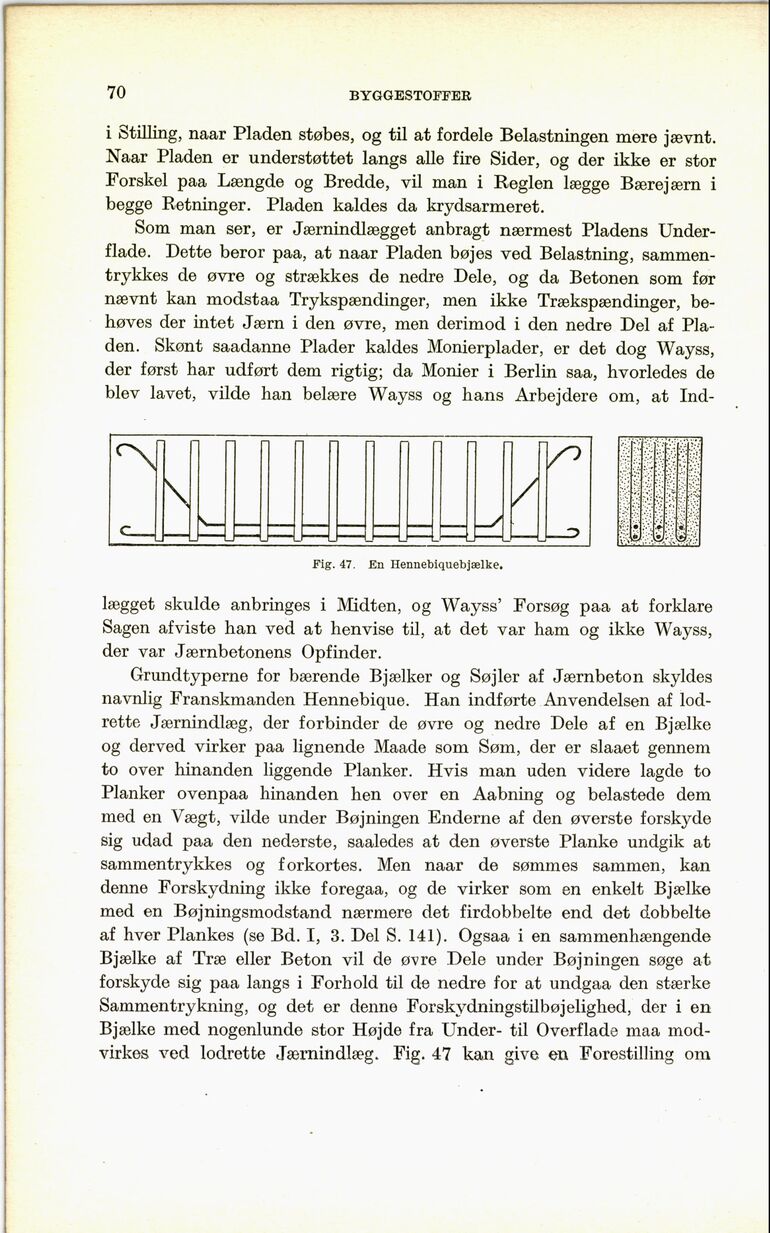

Fig. 47. En Hennebiquebjælke.
lægget skulde anbringes i Midten, og Wayss’ Forsøg paa at forklare
Sagen afviste han ved at henvise til, at det var ham og ikke Wayss,
der var Jærnbetonens Opfinder.
Grundtyperne for bærende Bjælker og Søjler af Jærnbeton skyldes
navnlig Franskmanden Hennebique. Han indførte Anvendelsen af
lodrette Jærnindlæg, der forbinder de øvre og nedre Dele af en Bjælke
og derved virker paa lignende Maade som Søm, der er slaaet gennem
to over hinanden liggende Planker. Hvis man uden videre lagde to
Planker ovenpaa hinanden hen over en Aabning og belastede dem
med en Vægt, vilde under Bøjningen Enderne af den øverste forskyde
sig udad paa den nederste, saaledes at den øverste Planke undgik at
sammentrykkes og forkortes. Men naar de sømmes sammen, kan
denne Forskydning ikke foregaa, og de virker som en enkelt Bjælke
med en Bøjningsmodstand nærmere det firdobbelte end det dobbelte
af hver Plankes (se Bd. I, 3. Del S. 141). Ogsaa i en sammenhængende
Bjælke af Træ eller Beton vil de øvre Dele under Bøjningen søge at
forskyde sig paa langs i Forhold til de nedre for at undgaa den stærke
Sammentrykning, og det er denne Forskydningstilbøjelighed, der i en
Bjælke med nogenlunde stor Højde fra Under- til Overflade maa
modvirkes ved lodrette Jærnindlæg. Fig. 47 kan give en Forestilling om
