VANDLEDNINGER I OLDTIDEN
41

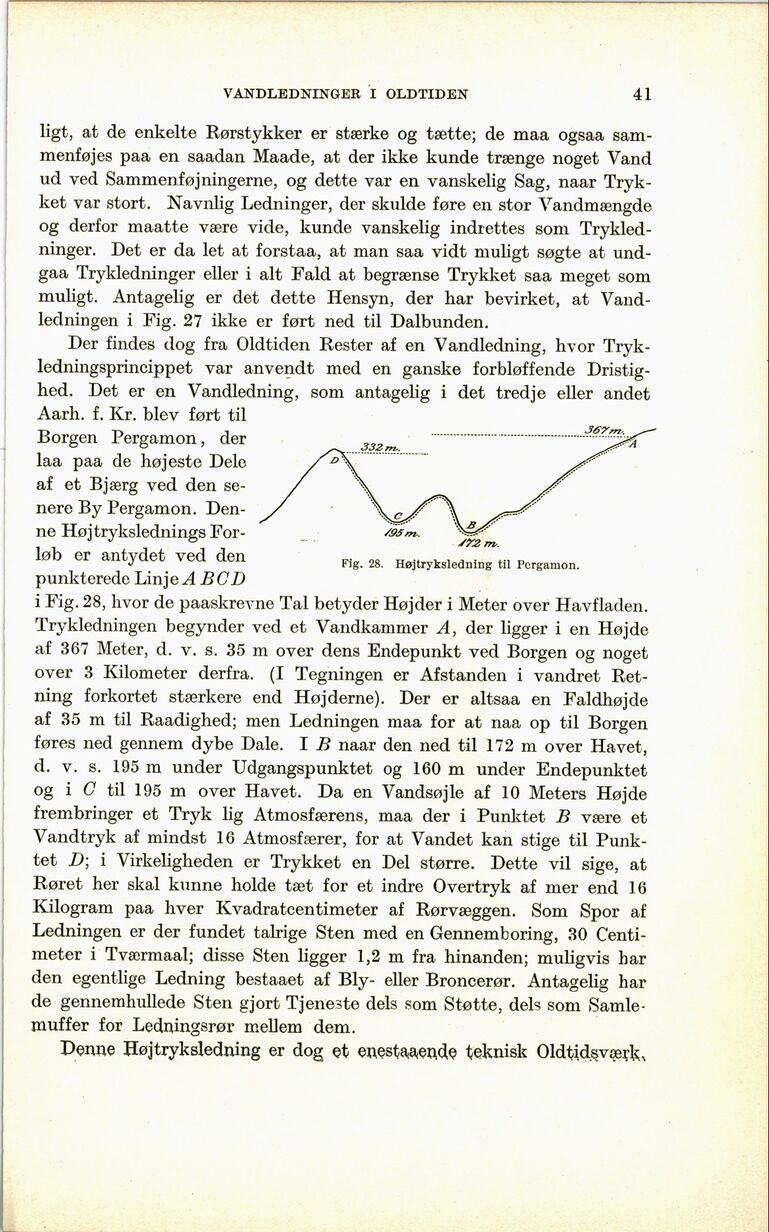

Fig. 28. Højtryksledning til Pergamon.
ligt, at de enkelte Rørstykker er stærke og tætte; de maa ogsaa
sammenføjes paa en saadan Maade, at der ikke kunde trænge noget Vand
ud ved Sammenføjningerne, og dette var en vanskelig Sag, naar
Trykket var stort. Navnlig Ledninger, der skulde føre en stor Vandmængde
og derfor maatte være vide, kunde vanskelig indrettes som
Trykledninger. Det er da let at forstaa, at man saa vidt muligt søgte at
und-gaa Trykledninger eller i alt Fald at begrænse Trykket saa meget som
muligt. Antagelig er det dette Hensyn, der har bevirket, at
Vandledningen i Fig. 27 ikke er ført ned til Dalbunden.
Der findes dog fra Oldtiden Rester af en Vandledning, hvor
Trykledningsprincippet var anvendt med en ganske forbløffende
Dristighed. Det er en Vandledning, som antagelig i det tredje eller andet
Aarh. f. Kr. blev ført til
Borgen Pergamon, der
laa paa de højeste Dele
af et Bjærg ved den
senere By Pergamon.
Denne Højtrykslednings
Forløb er antydet ved den
punkterede LinjeH BCD
i Fig. 28, hvor de paaskrevne Tal betyder Højder i Meter over Havfladen.
Trykledningen begynder ved et Vandkammer A, der ligger i en Højde
af 367 Meter, d. v. s. 35 m over dens Endepunkt ved Borgen og noget
over 3 Kilometer derfra. (I Tegningen er Afstanden i vandret
Retning forkortet stærkere end Højderne). Der er altsaa en Faldhøjde
af 35 m til Raadighed; men Ledningen maa for at naa op til Borgen
føres ned gennem dybe Dale. I B naar den ned til 172 m over Havet,
d. v. s. 195 m under Udgangspunktet og 160 m under Endepunktet
og i C til 195 m over Havet. Da en Vandsøjle af 10 Meters Højde
frembringer et Tryk lig Atmosfærens, maa der i Punktet B være et
Vandtryk af mindst 16 Atmosfærer, for at Vandet kan stige til
Punktet D; i Virkeligheden er Trykket en Del større. Dette vil sige, at
Røret her skal kunne holde tæt for et indre Overtryk af mer end 16
Kilogram paa hver Kvadratcentimeter af Rørvæggen. Som Spor af
Ledningen er der fundet talrige Sten med en Gennemboring, 30
Centimeter i Tværmaal; disse Sten ligger 1,2 m fra hinanden; muligvis har
den egentlige Ledning bestaaet af Bly- eller Broncerør. Antagelig har
de gennemhullede Sten gjort Tjeneste dels som Støtte, dels som
Samle-muffer for Ledningsrør mellem dem.
Denne Højtryksledning er dog et encstaaeiide teknisk Oldtid$væçk%
