M A ALEINSTRUME NTE R
123

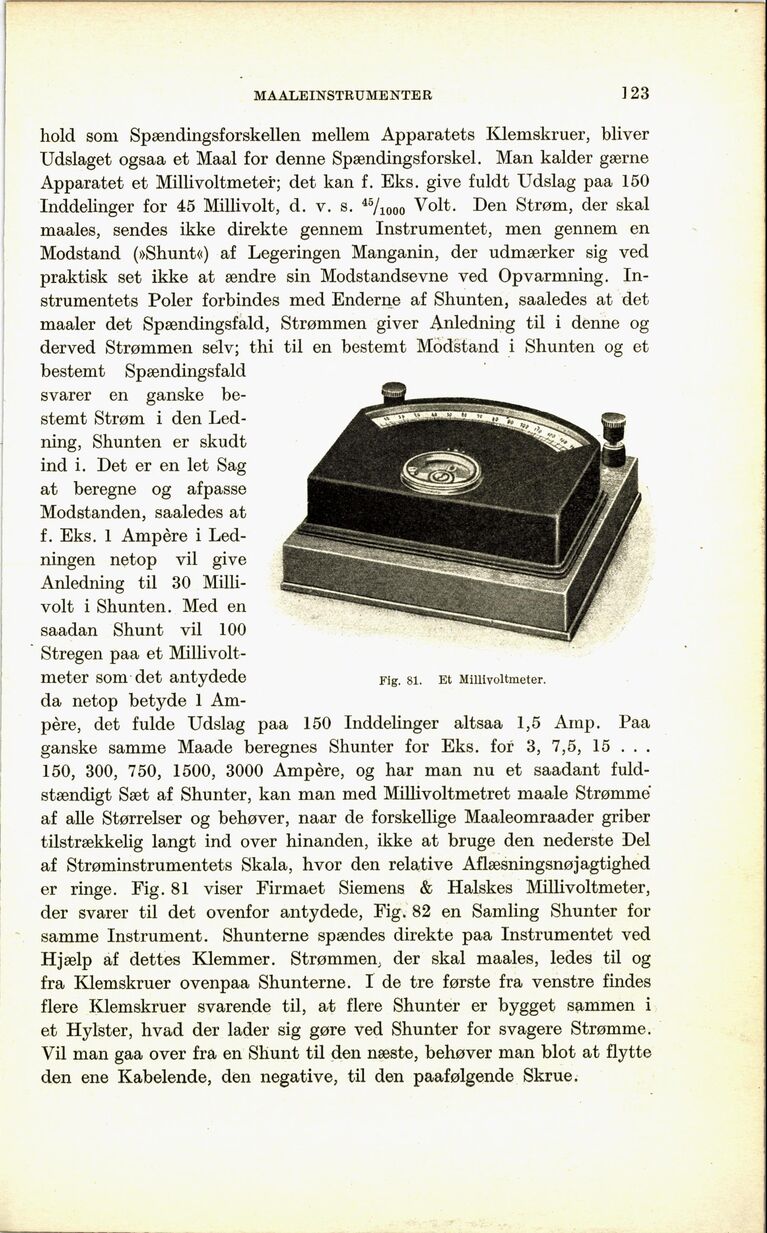

Fig. 81. Et Millivoltmeter.
hold som Spændingsforskellen mellem Apparatets Klemskruer, bliver
Udslaget ogsaa et Maal for denne Spændingsforskel. Man kalder gærne
Apparatet et Millivoltmeter; det kan f. Eks. give fuldt Udslag paa 150
Inddelinger for 45 Millivolt, d. v. s. 47iooo Volt. Den Strøm, der skal
maales, sendes ikke direkte gennem Instrumentet, men gennem en
Modstand (»Shunt«) af Legeringen Manganin, der udmærker sig ved
praktisk set ikke at ændre sin Modstandsevne ved Opvarmning.
Instrumentets Poler forbindes med Enderne af Shunten, saaledes at det
maaler det Spændingsfald, Strømmen giver Anledning til i denne og
derved Strømmen selv; thi til en bestemt Modstand i Shunten og et
bestemt Spændingsfald
svarer en ganske
bestemt Strøm i den
Ledning, Shunten er skudt
ind i. Det er en let Sag
at beregne og afpasse
Modstanden, saaledes at
f. Eks. 1 Ampere i
Ledningen netop vil give
Anledning til 30
Millivolt i Shunten. Med en
saadan Shunt vil 100
Stregen paa et
Millivolt-meter som det antydede
da netop betyde 1
Am
pere, det fulde Udslag paa 150 Inddelinger altsaa 1,5 Amp. Paa
ganske samme Maade beregnes Shunter for Eks. for 3, 7,5, 15 . . .
150, 300, 750, 1500, 3000 Ampere, og har man nu et saadant
fuldstændigt Sæt af Shunter, kan man med Millivoltmetret maale Strømme
af alle Størrelser og behøver, naar de forskellige Maaleomraader griber
tilstrækkelig langt ind over hinanden, ikke at bruge den nederste Del
af Strøminstrumentets Skala, hvor den relative Aflæsningsnøjagtighed
er ringe. Fig. 81 viser Firmaet Siemens & Halskes Millivoltmeter,
der svarer til det ovenfor antydede, Fig. 82 en Samling Shunter for
samme Instrument. Shunterne spændes direkte paa Instrumentet ved
Hjælp af dettes Klemmer. Strømmen, der skal maales, ledes til og
fra Klemskruer ovenpaa Shunterne. I de tre første fra venstre findes
flere Klemskruer svarende til, at flere Shunter er bygget sammen i
et Hylster, hvad der lader sig gøre ved Shunter for svagere Strømme.
Vil man gaa over fra en Shunt til den næste, behøver man blot at flytte
den ene Kabelende, den negative, til den paafølgende Skrue.
